Наружный — HITACHI ZX230

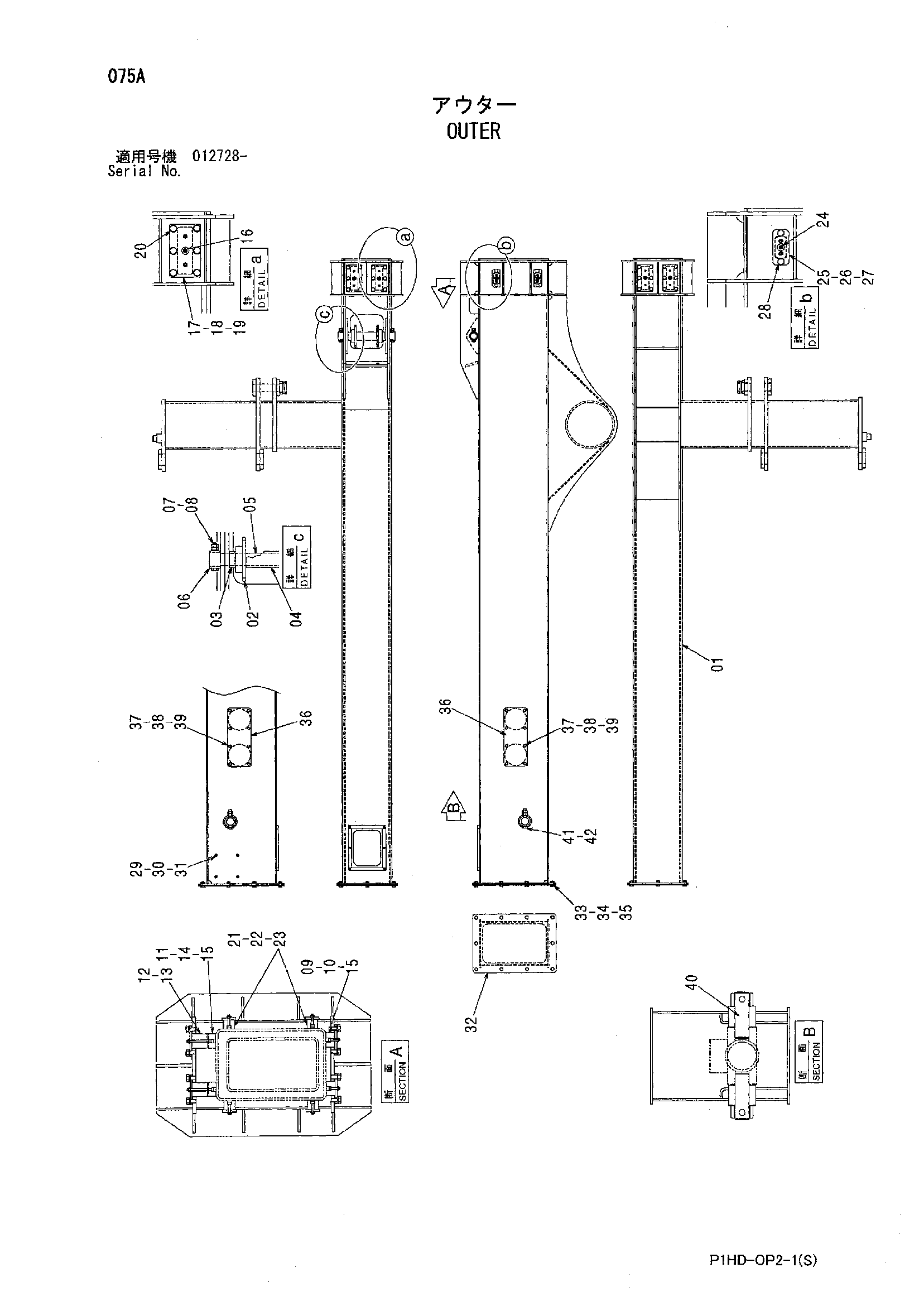

Заводская схема «Наружный» для HITACHI ZX230. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	TH11084	Наружный	1
02	TH32277	Звёздочка	2
03	TH43563	Втулка	2
04	TH43564	Втулка	1
05	TH32370	Палец	1
06	TH43436	Ограничитель	2
07	J901070	Болт	2
08	J950010	Гайка	4
09	TH43443	Накладка	2
10	M340625	Болт с внутренним шестигранником	4
11	TH43444	Накладка	2
12	TH32287	Держатель	2
13	Z985100	Уплотнительное кольцо	2
14	M340665	Болт с внутренним шестигранником	4
16	J75481	Пресс-маслёнка	4
17	TH43451	Фланец	4
18	TH43454	Регулировочная шайба	8
19	TH43455	Регулировочная шайба	6
20	J041022	Болт с шайбой	24
21	TH43445	Накладка	4
22	M340630	Болт с внутренним шестигранником	8
24	J75481	Пресс-маслёнка	4
25	4404890	Пластина	4
26	4404892	Регулировочная шайба	6
27	4404893	Регулировочная шайба	4
28	J041022	Болт с шайбой	8
30	M500807	Гайка	4
31	A590908	Пружинная шайба	4
32	TH32300	Крышка	1
33	J901025	Болт	10
34	A590910	Пружинная шайба	10
35	J950010	Гайка	10
36	TH32444	Крышка	2
37	J900812	Болт	16
38	A590908	Пружинная шайба	16
39	A590108	Плоская шайба	16
40	4409850	Палец	2
41	J921600	Болт	2
42	J951016	Гайка	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX230 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
