Трубопроводы системы смазки (стрела) — HITACHI ZX230

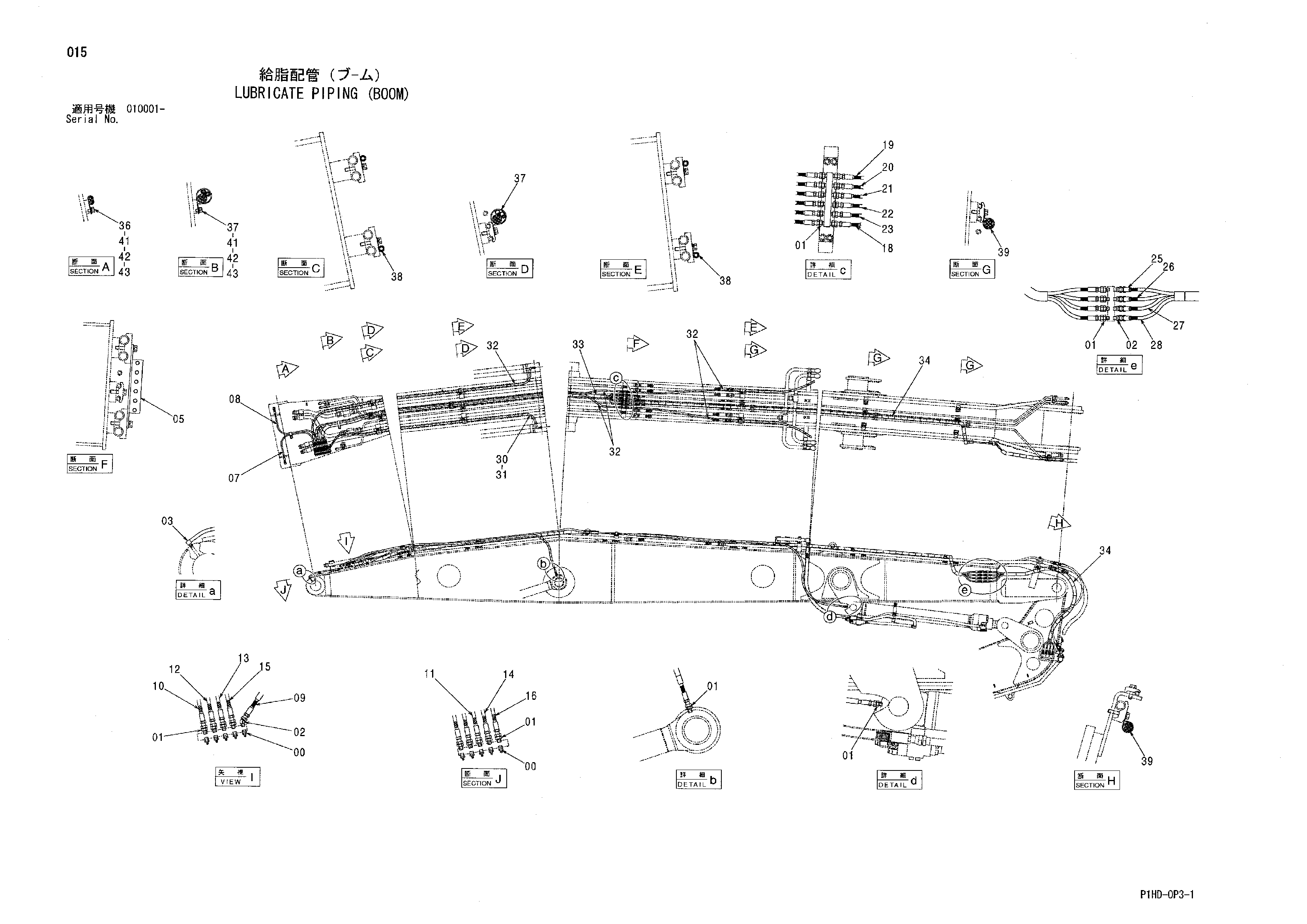

Заводская схема «Трубопроводы системы смазки (стрела)» для HITACHI ZX230. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J75482 | Пресс-маслёнка | 10 |
| 01 | 4154651 | Адаптер | 27 |
| 02 | 4154655 | Угловой штуцер | 5 |
| 03 | 4298746 | Угловой штуцер | 2 |
| 05 | 9764473 | Блок | 1 |
| 07 | 4620909 | Шланг | 1 |
| 08 | 4648475 | Шланг | 1 |
| 09 | 4660691 | Шланг | 1 |
| 10 | 4660692 | Шланг | 1 |
| 11 | 4660693 | Шланг | 1 |
| 12 | 4660694 | Шланг | 1 |
| 13 | 4660695 | Шланг | 1 |
| 14 | 4660696 | Шланг | 1 |
| 15 | 4660697 | Шланг | 1 |
| 16 | 4660698 | Шланг | 1 |
| 18 | 4660699 | Шланг | 1 |
| 19 | 4660700 | Шланг | 1 |
| 20 | 4660701 | Шланг | 1 |
| 21 | 4660702 | Шланг | 1 |
| 22 | 4660703 | Шланг | 1 |
| 23 | 4660704 | Шланг | 1 |
| 25 | 4660705 | Шланг | 1 |
| 26 | 4660706 | Шланг | 1 |
| 27 | 4660707 | Шланг | 1 |
| 28 | 4660708 | Шланг | 1 |
| 30 | 4605137 | Защитный кожух | 1 |
| 31 | 4613717 | Защитный кожух | 1 |
| 32 | 4487206 | Защитный кожух | 5 |
| 33 | 4487203 | Защитный кожух | 1 |
| 34 | 4487204 | Защитный кожух | 3 |
| 36 | 4190292 | Зажим | 1 |
| 37 | 4190265 | Зажим | 3 |
| 38 | 4190253 | Зажим | 6 |
| 39 | 4190264 | Зажим | 4 |
| 41 | J901016 | Болт | 2 |
| 42 | A590910 | Пружинная шайба | 2 |
| 43 | A590110 | Плоская шайба | 2 |
| 45 | 4121859 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX230 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
