Пилотные гидролинии (педаль)(правый)<450> — HITACHI ZX230

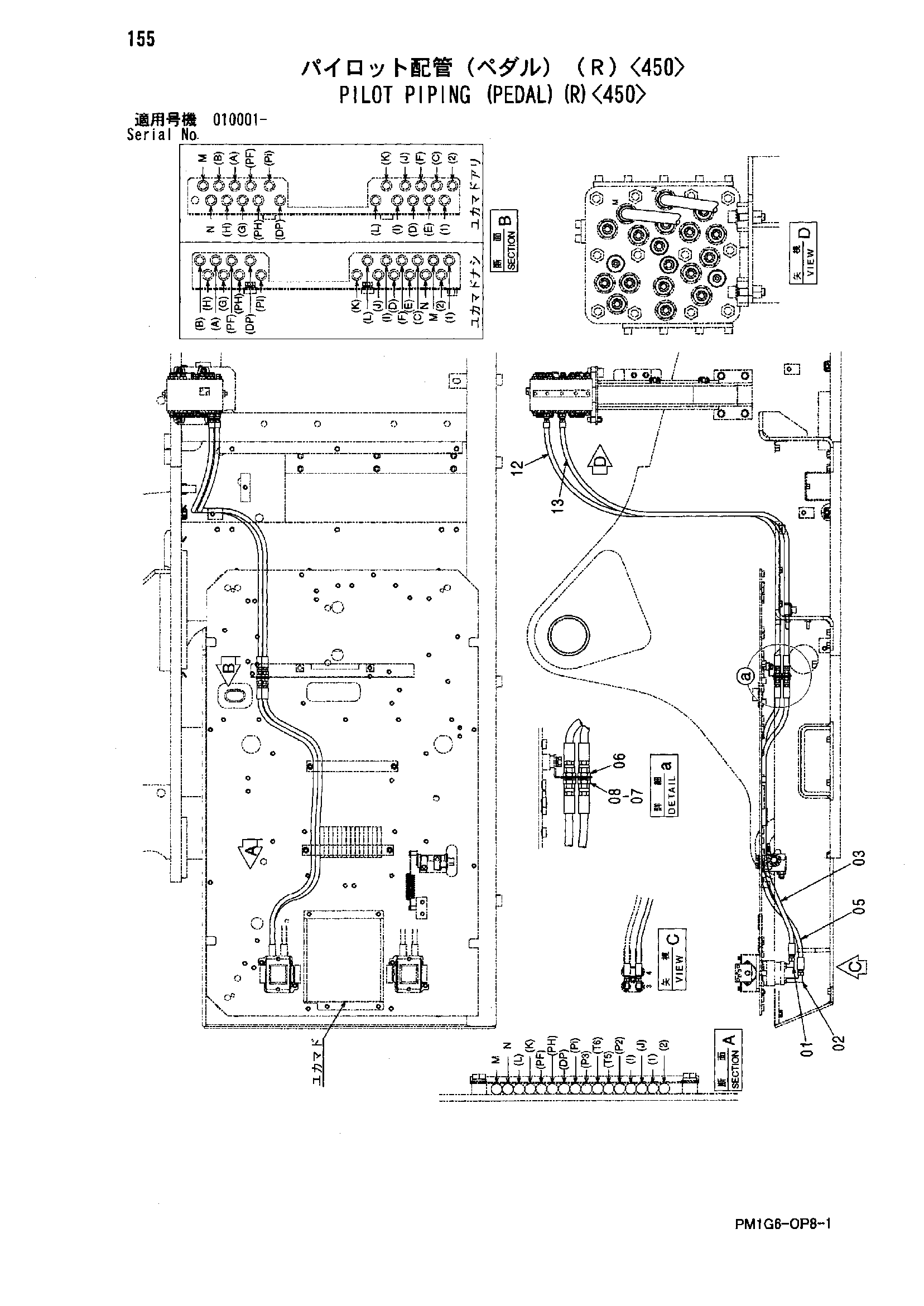

Заводская схема «Пилотные гидролинии (педаль)(правый)<450>» для HITACHI ZX230. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852323 | Угловой штуцер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4278442 | Угловой штуцер | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4476925 | Шланг | 1 |
| 05 | 4489589 | Шланг | 1 |
| 06 | 4202532 | Адаптер | 2 |
| 07 | A590914 | Пружинная шайба | 2 |
| 08 | 4202531 | Гайка | 2 |
| 10 | 4055312 | Ленточный зажим | 5 |
| 12 | 9233993 | Шланг в сборе | 1 |
| 12A | 4613194 | Шланг | 1 |
| 12B | 4327293 | Защитный кожух | 2 |
| 13 | 9233994 | Шланг в сборе | 1 |
| 13A | 4613196 | Шланг | 1 |
| 13B | 4327293 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX230 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
