Гидроцилиндр рукояти (левый) — HITACHI ZX230

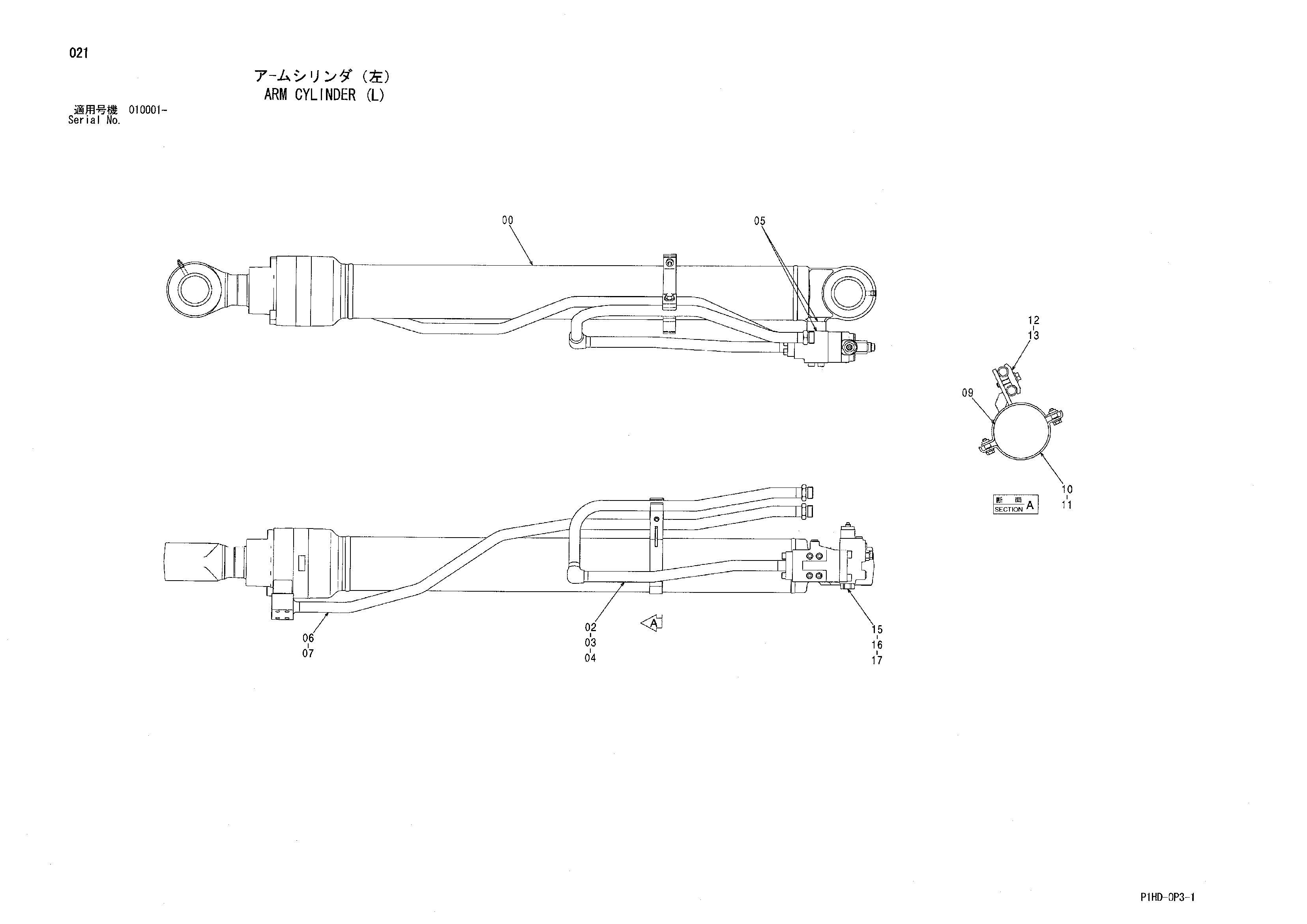

Заводская схема «Гидроцилиндр рукояти (левый)» для HITACHI ZX230. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9185636 | Гидроцилиндр стрелы | 1 |
| 00A | 4428437 | Гидроцилиндр стрелы | 1 |
| 00B | 4352400 | Втулка | 2 |
| 00C | 4352638 | Втулка | 2 |
| 02 | 8106501 | Трубка | 1 |
| 03 | J781030 | Болт с внутренним шестигранником | 4 |
| 04 | A811030 | Уплотнительное кольцо | 2 |
| 05 | A811030 | Уплотнительное кольцо | 2 |
| 06 | 8106502 | Трубка | 1 |
| 07 | J781060 | Болт с внутренним шестигранником | 4 |
| 09 | 8106546 | Хомут | 1 |
| 10 | 4608866 | Хомут | 1 |
| 11 | J271035 | Болт с шайбой | 2 |
| 11A | J901035 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | 4189859 | Хомут трубки | 1 |
| 13 | J271250 | Болт с шайбой | 1 |
| 13A | J901250 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 16 | 4659971 | Фланец | 1 |
| 17 | 4664996 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX230 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
