Дренажные трубопроводы — HITACHI ZX230

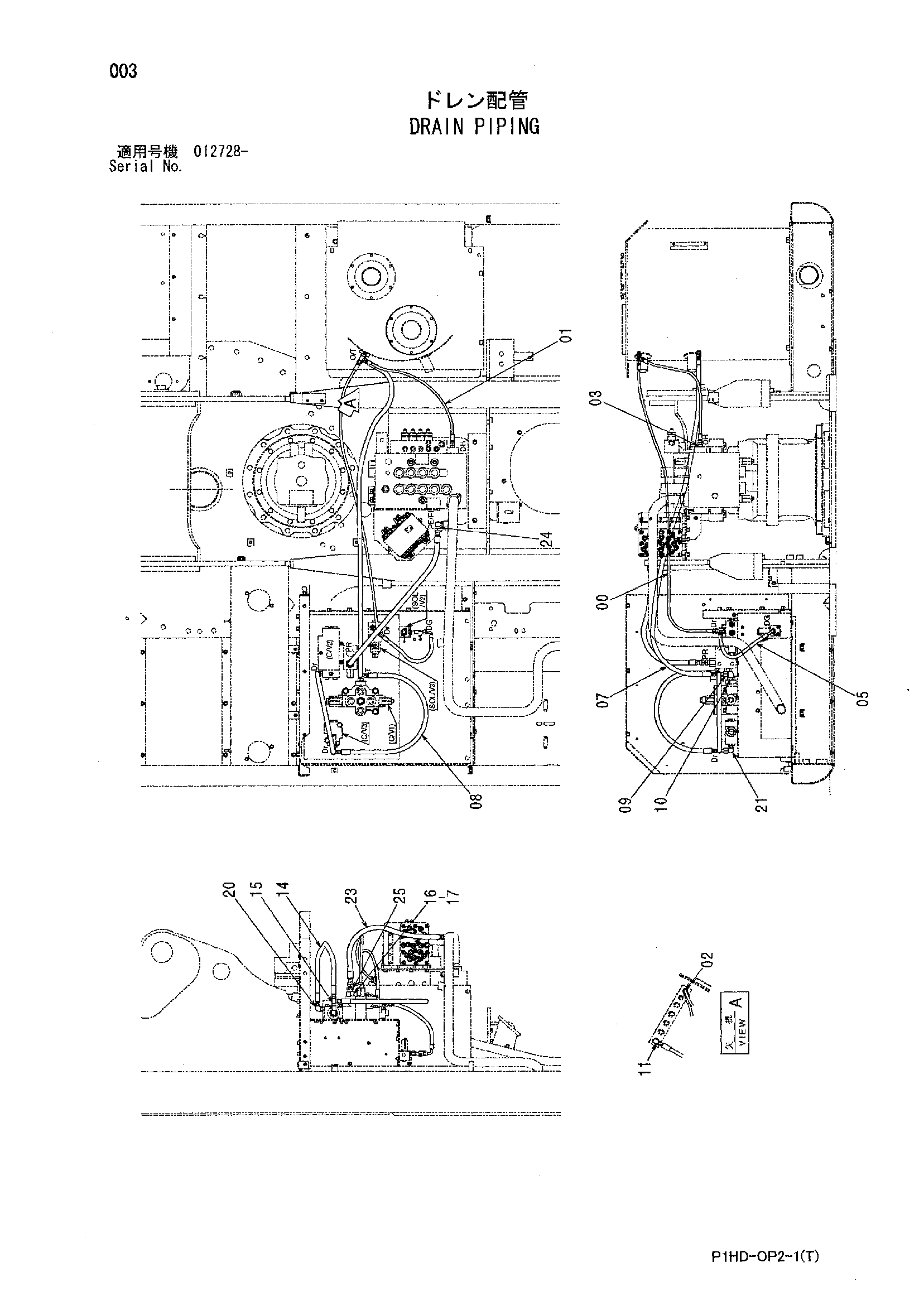

Заводская схема «Дренажные трубопроводы» для HITACHI ZX230. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4449974 | Шланг | 1 |
| 01 | 4402701 | Шланг | 1 |
| 02 | A852422 | Тройник | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | A852122 | Адаптер | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4299145 | Шланг | 1 |
| 07 | 4448030 | Шланг | 1 |
| 08 | 4362378 | Шланг | 1 |
| 09 | 4246672 | Соединительный штуцер | 1 |
| 10 | A852343 | Угловой штуцер | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | A852333 | Угловой штуцер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4374026 | Шланг | 1 |
| 15 | 4246672 | Соединительный штуцер | 1 |
| 16 | 4141048 | Адаптер | 1 |
| 17 | 4506424 | Уплотнительное кольцо | 1 |
| 20 | A852333 | Угловой штуцер | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | A852323 | Угловой штуцер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4304467 | Шланг | 1 |
| 24 | 4219345 | Угловой штуцер | 1 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4221287 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX230 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
