Вспомогательный передний (R-1) — HITACHI ZX230

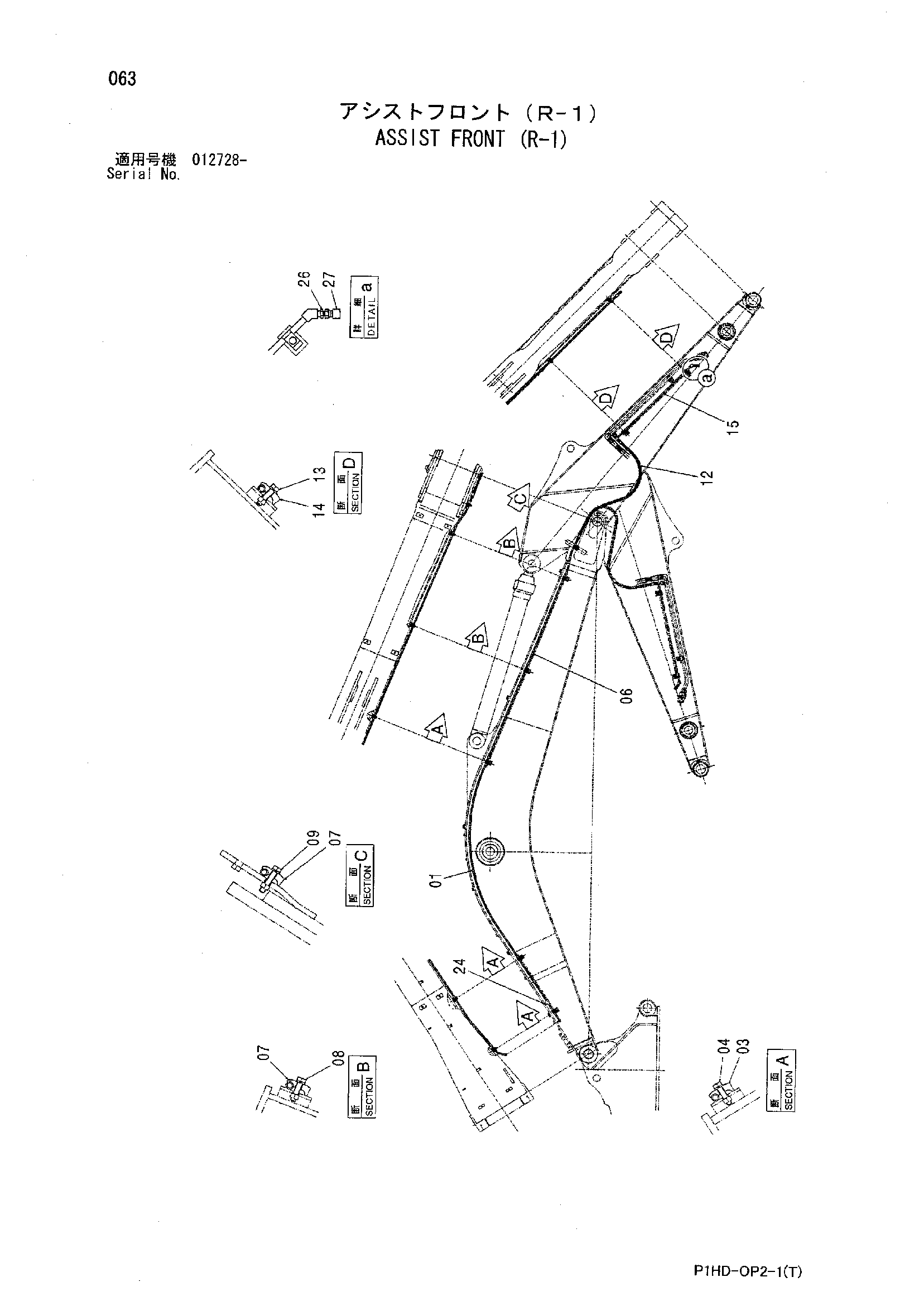

Заводская схема «Вспомогательный передний (R-1)» для HITACHI ZX230. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8068754 | Трубка | 1 |
| 03 | 4190124 | Хомут трубки | 3 |
| 04 | J271250 | Болт с шайбой | 3 |
| 04A | J901250 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 06 | 8084960 | Трубка | 1 |
| 07 | 4190124 | Хомут трубки | 3 |
| 08 | J271250 | Болт с шайбой | 2 |
| 08A | J901250 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 09 | J271260 | Болт с шайбой | 1 |
| 09A | J901260 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 12 | 4489417 | Шланг | 1 |
| 13 | J271250 | Болт с шайбой | 2 |
| 13A | J901250 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 14 | 4190124 | Хомут трубки | 2 |
| 15 | 8077000 | Трубка | 1 |
| 24 | 94-2023 | Пробка | 1 |
| 26 | 4154652 | Адаптер | 1 |
| 27 | 4223518 | Пробка унион | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX230 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
