Гусеничная цепь 600DG — HITACHI ZX230

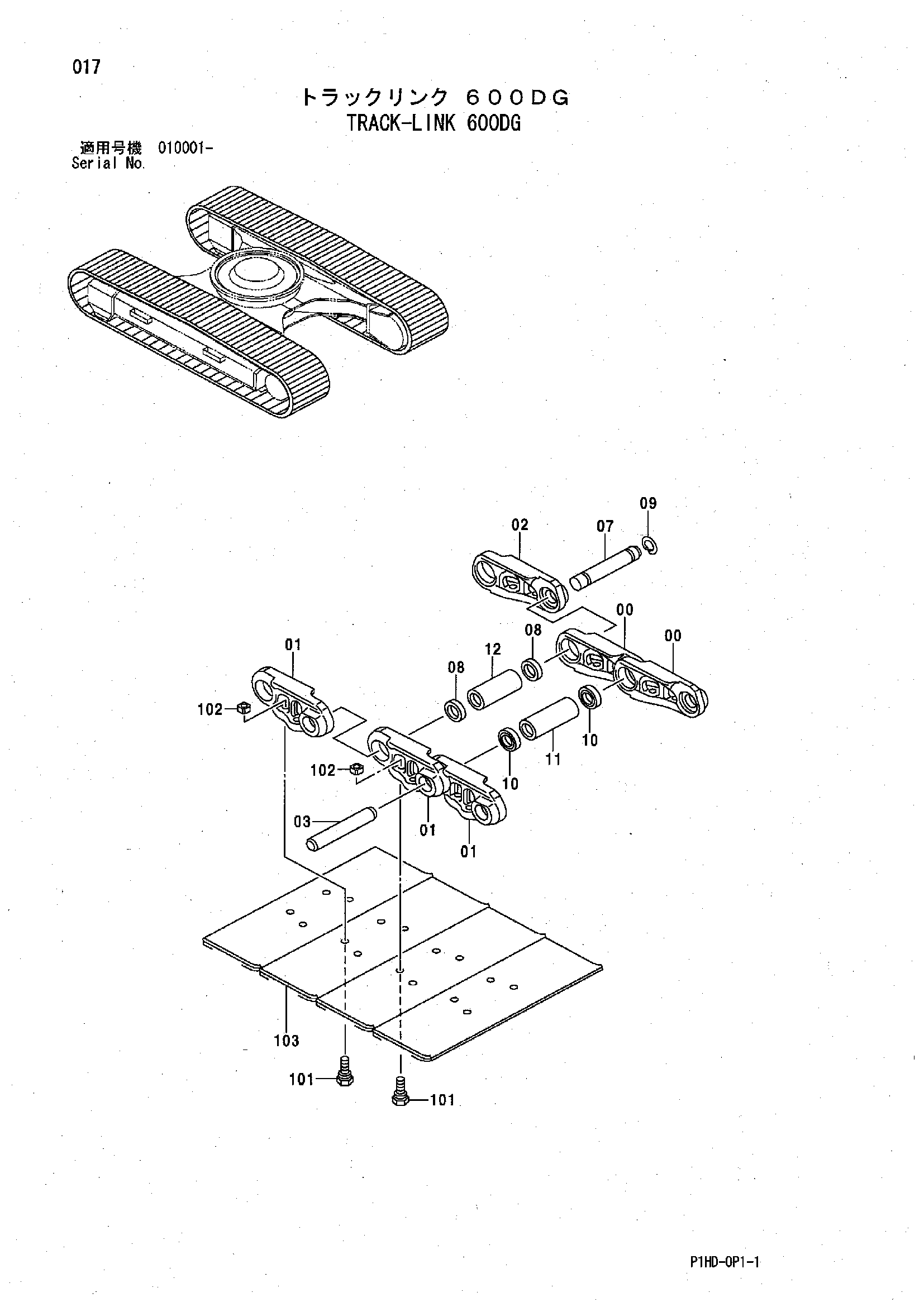

Заводская схема «Гусеничная цепь 600DG» для HITACHI ZX230. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9243247 | Гусеничная цепь в сборе | 2 | |
| 00-12 | 9202848 | Гусеничная цепь в сборе | 1 |
| 00 | 1028977 | Гусеничная цепь B | 50 |
| 01 | 1028978 | Гусеничная цепь B | 51 |
| 02 | 4456823 | Гусеничная цепь M | 1 |
| 03 | 4314671 | Палец | 50 |
| 07 | 4267743 | Соединительный палец | 1 |
| 08 | 4379310 | Втулка | 2 |
| 09 | 4192666 | Кольцо | 1 |
| 10 | 4408124 | Уплотнение | 100 |
| 11 | 4386609 | Втулка | 50 |
| 12 | 4345302 | Соединительная втулка | 1 |
| 101 | 4286126 | Болт башмак | 204 |
| 102 | 4255638 | Гайка | 204 |
| 103 | 2051741 | Башмак доубле-гроусер | 51 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX230 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
