Шланг защита от разрыва клапан трубопроводы — HITACHI ZX230

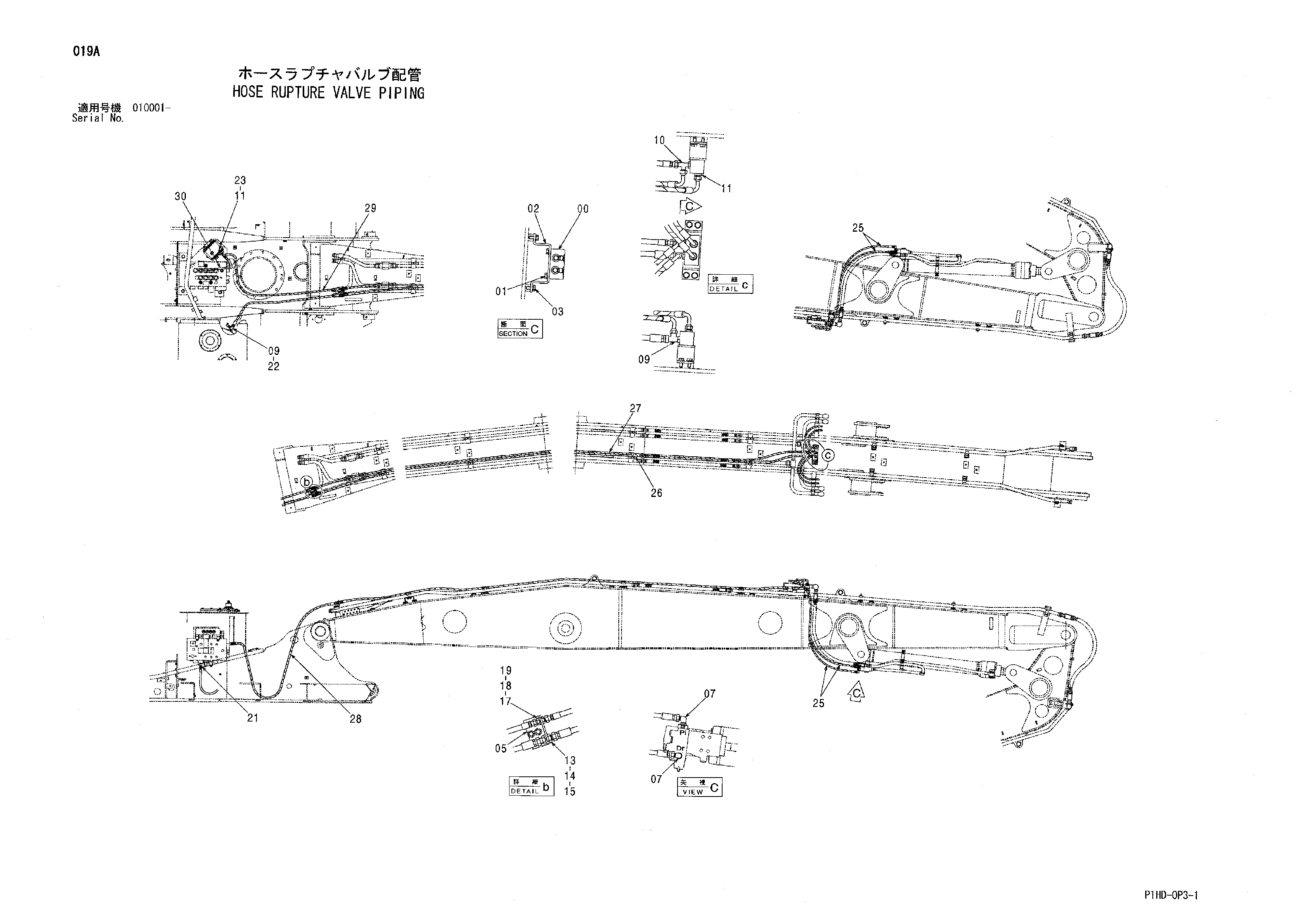

Заводская схема «Шланг защита от разрыва клапан трубопроводы» для HITACHI ZX230. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3106929 | Блок | 1 |
| 01 | J271025 | Болт с шайбой | 4 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 4647784 | Кронштейн | 1 |
| 03 | J271025 | Болт с шайбой | 4 |
| 03A | J901025 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 05 | 4659890 | Кронштейн | 1 |
| 07 | A852323 | Угловой штуцер | 4 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4234371 | Тройник | 2 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | A852433 | Тройник | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | A852133 | Адаптер | 3 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4315207 | Адаптер | 1 |
| 14 | 4316589 | Гайка | 1 |
| 15 | A590920 | Пружинная шайба | 1 |
| 17 | 4202532 | Адаптер | 1 |
| 18 | 4202531 | Гайка | 1 |
| 19 | A590914 | Пружинная шайба | 1 |
| 21 | 4202422 | Адаптер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4239976 | Унион S | 1 |
| 23 | 4246672 | Соединительный штуцер | 1 |
| 25 | 9191843 | Шланг в сборе | 4 |
| 25A | 4439463 | Шланг | 1 |
| 25B | 4327293 | Защитный кожух | 2 |
| 26 | 9272922 | Шланг в сборе | 1 |
| 26A | 4665010 | Шланг | 1 |
| 26B | 4327294 | Защитный кожух | 10 |
| 27 | 9272921 | Шланг в сборе | 1 |
| 27A | 4633200 | Шланг | 1 |
| 27B | 4327293 | Защитный кожух | 8 |
| 28 | 9269302 | Шланг в сборе | 1 |
| 28A | 4305135 | Шланг | 1 |
| 28B | 4327293 | Защитный кожух | 4 |
| 29 | 9255897 | Шланг в сборе | 1 |
| 29A | 4455849 | Шланг | 1 |
| 29B | 4327293 | Защитный кожух | 5 |
| 30 | 4474677 | Шланг | 1 |
| 32 | 4121859 | Ленточный зажим | 15 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX230 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
