Внутренний — HITACHI ZX230

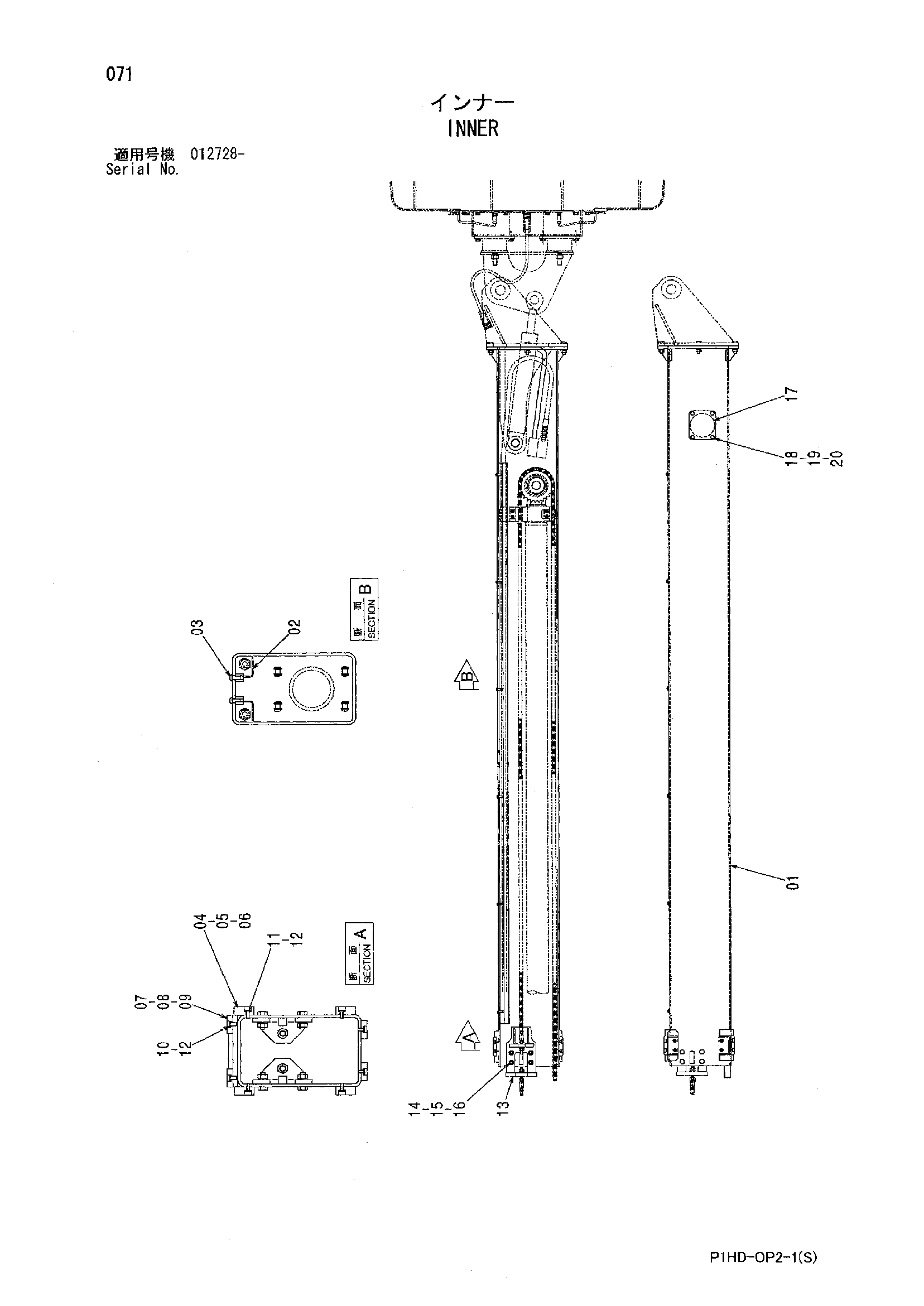

Заводская схема «Внутренний» для HITACHI ZX230. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | TH10455 | Внутренний | 1 |
| 02 | TH32289 | Шланг направляющая | 2 |
| 04 | TH43446 | Накладка | 4 |
| 05 | TH43456 | Регулировочная шайба | 8 |
| 06 | TH43457 | Регулировочная шайба | 6 |
| 07 | TH43447 | Накладка | 4 |
| 08 | TH43458 | Регулировочная шайба | 8 |
| 09 | TH43459 | Регулировочная шайба | 6 |
| 13 | TH32288 | Кронштейн | 2 |
| 14 | J901030 | Болт | 8 |
| 15 | A590910 | Пружинная шайба | 8 |
| 16 | J950010 | Гайка | 8 |
| 17 | TH43606 | Крышка | 2 |
| 18 | J900812 | Болт | 8 |
| 19 | A590908 | Пружинная шайба | 8 |
| 20 | A590108 | Плоская шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX230 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
