Основные гидролинии — HITACHI ZX230

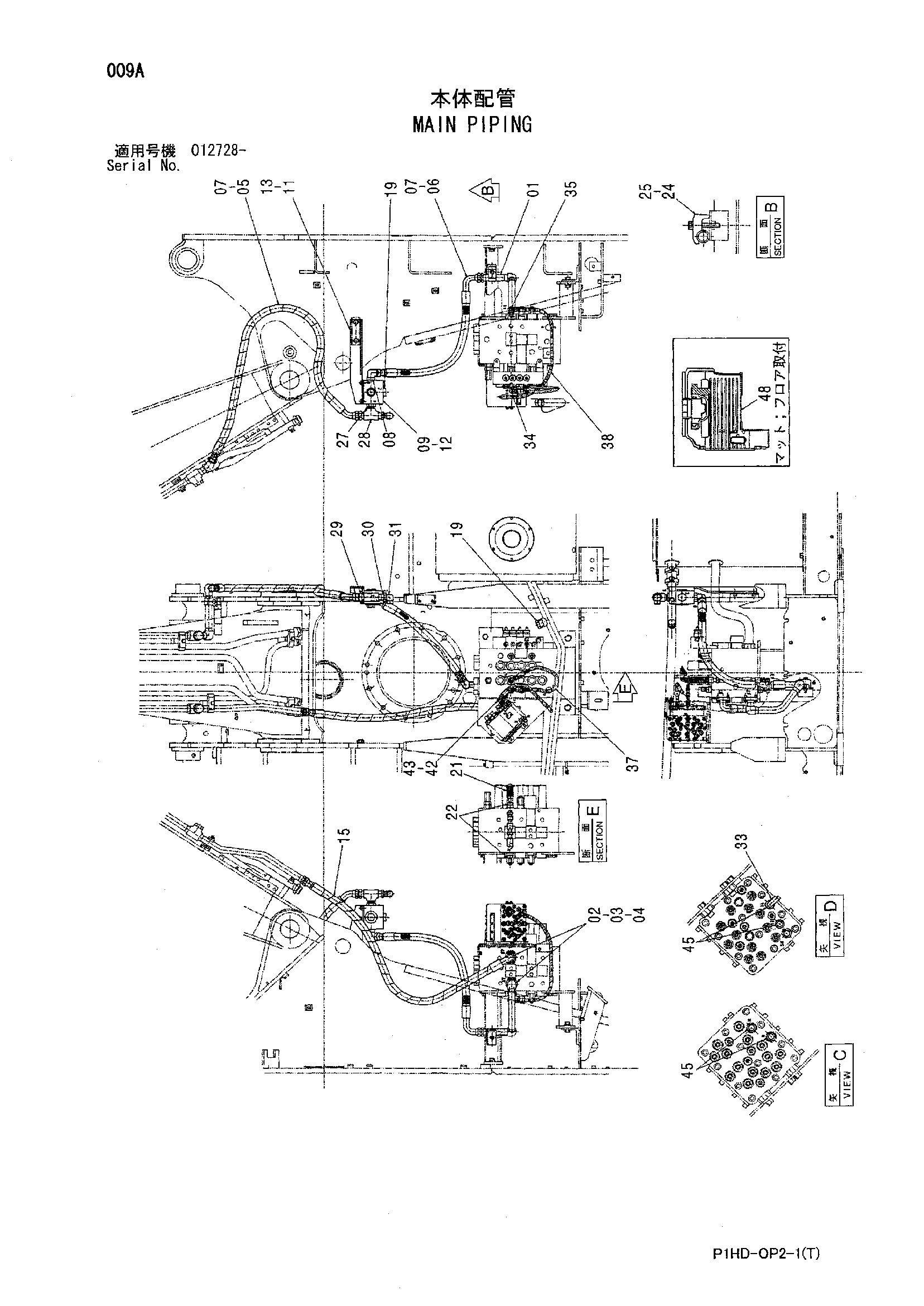

Заводская схема «Основные гидролинии» для HITACHI ZX230. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8079794 | Трубка | 1 |
| 02 | 962453 | Разъёмный фланец | 4 |
| 03 | J781030 | Болт с внутренним шестигранником | 8 |
| 04 | 966993 | Уплотнительное кольцо | 2 |
| 05 | 9234722 | Шланг в сборе | 1 |
| 05A | 4393372 | Шланг | 1 |
| 05B | 4327294 | Защитный кожух | 4 |
| 06 | 4457290 | Шланг | 1 |
| 07 | 4187328 | Уплотнительное кольцо | 3 |
| 08 | A853388 | Угловой штуцер | 1 |
| 08A | 4506429 | Уплотнительное кольцо | 1 |
| 09 | 4455599 | Клапан селектор | 1 |
| 11 | 8080530 | Кронштейн | 1 |
| 12 | J271230 | Болт с шайбой | 2 |
| 12A | J901230 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | J271235 | Болт с шайбой | 2 |
| 13A | J901235 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 15 | 9214462 | Шланг в сборе | 1 |
| 15A | 4457285 | Шланг | 1 |
| 15B | 4327294 | Защитный кожух | 5 |
| 19 | A885008 | Пробка | 2 |
| 19A | 4506429 | Уплотнительное кольцо | 1 |
| 21 | 4469306 | Золотник | 1 |
| 22 | 4613883 | Предохранительный клапан | 2 |
| 24 | 4190127 | Хомут трубки | 1 |
| 25 | J271275 | Болт с шайбой | 1 |
| 25A | J901275 | Болт | 1 |
| 25B | J222012 | Шайба | 1 |
| 27 | 4184837 | Адаптер | 1 |
| 27A | 4506429 | Уплотнительное кольцо | 1 |
| 28 | 94-0664 | Тройник | 1 |
| 29 | 4208659 | Адаптер | 1 |
| 30 | 94-1604 | Переходник | 1 |
| 31 | 4272267 | Угловой штуцер | 1 |
| 33 | 4239976 | Унион S | 1 |
| 34 | 4208913 | Угловой штуцер | 1 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | A852333 | Угловой штуцер | 1 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | 4448064 | Шланг | 1 |
| 38 | 9197276 | Шланг в сборе | 1 |
| 38A | 4448043 | Шланг | 1 |
| 38B | 4327293 | Защитный кожух | 2 |
| 42 | 4436535 | Датчик давления | 1 |
| 43 | 4263446 | Переходник S | 1 |
| 43A | 4509180 | Уплотнительное кольцо | 1 |
| 45 | A852133 | Адаптер | 4 |
| 45A | 4509180 | Уплотнительное кольцо | 1 |
| 48 | 3096609 | Коврик пола | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX230 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
