Датчик опора детали — HITACHI ZX230

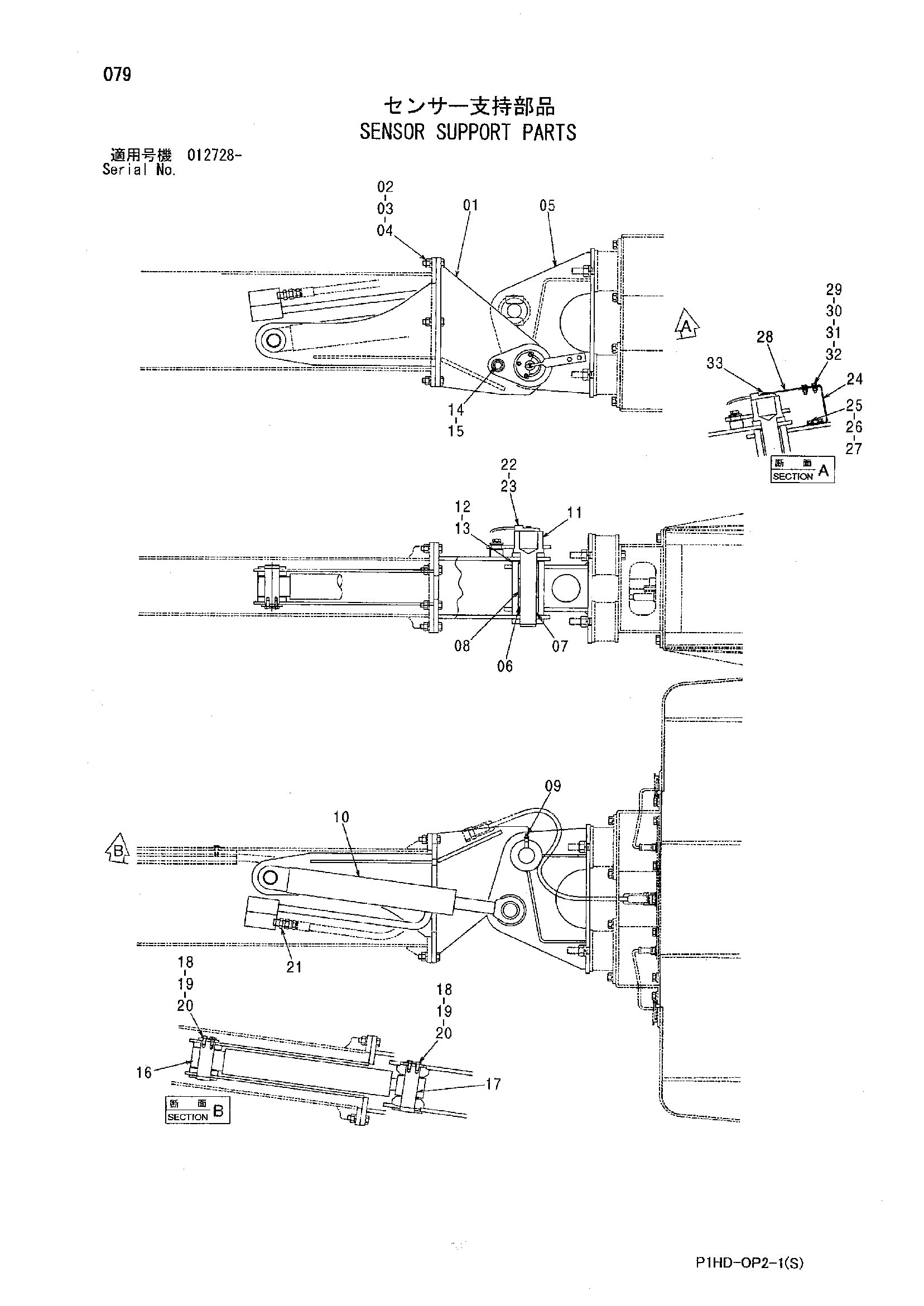

Заводская схема «Датчик опора детали» для HITACHI ZX230. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | TH10456 | Кронштейн | 1 |
| 02 | J901245 | Болт | 10 |
| 03 | A590912 | Пружинная шайба | 10 |
| 04 | J950012 | Гайка | 10 |
| 05 | TH10457 | Кронштейн | 1 |
| 06 | 4340371 | Втулка | 2 |
| 07 | 4244703 | Пылезащитное уплотнение | 2 |
| 08 | TH43566 | Проставка | 1 |
| 09 | J75481 | Пресс-маслёнка | 1 |
| 10 | TH34844 | Гидроцилиндр | 1 |
| 11 | TH32296 | Палец | 1 |
| 12 | TH43569 | Регулировочная шайба | 2 |
| 13 | TH43570 | Регулировочная шайба | 2 |
| 14 | J901020 | Болт | 1 |
| 15 | J217083 | Шайба | 1 |
| 16 | TH32297 | Палец | 1 |
| 17 | TH32298 | Палец | 1 |
| 18 | Z492065 | Фиксатор | 2 |
| 19 | X4823 | Стопорная шайба | 2 |
| 20 | J900816 | Болт | 4 |
| 21 | 4042031 | Адаптер | 2 |
| 22 | 4460932 | Датчик угла | 1 |
| 23 | J770625 | Болт с внутренним шестигранником | 3 |
| 24 | TH43571 | Стойка | 1 |
| 25 | J900816 | Болт | 2 |
| 26 | A590908 | Пружинная шайба | 2 |
| 27 | A590108 | Плоская шайба | 2 |
| 28 | TH43582 | Рычаг | 1 |
| 29 | J900620 | Болт | 2 |
| 30 | A590906 | Пружинная шайба | 2 |
| 31 | A590106 | Плоская шайба | 4 |
| 32 | M500605 | Гайка | 2 |
| 33 | J460306 | Винт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX230 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
