Трубопроводы — HITACHI ZX230

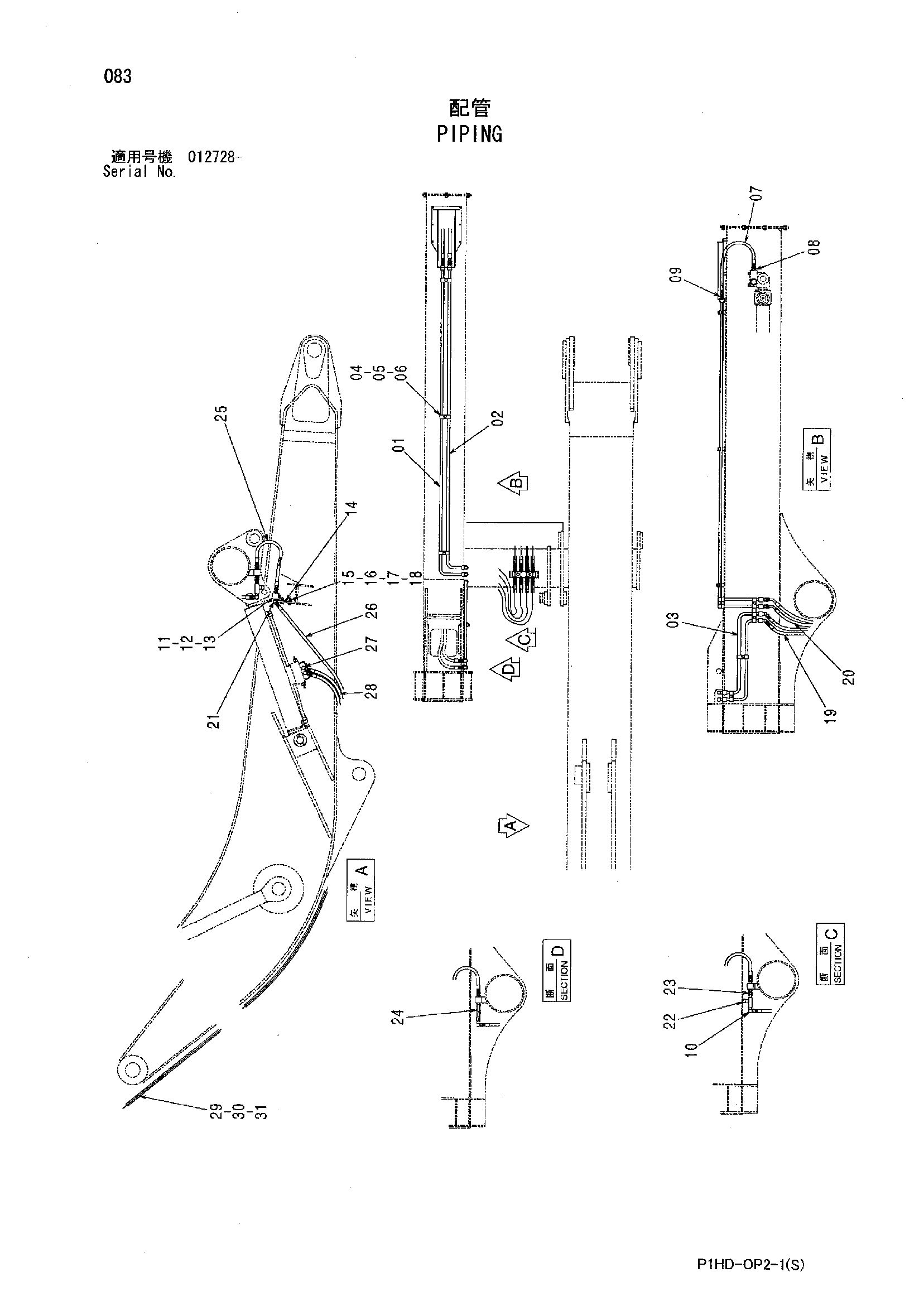

Заводская схема «Трубопроводы» для HITACHI ZX230. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | TH32457 | Трубопроводы | 1 |
| 02 | TH32458 | Трубопроводы | 1 |
| 03 | TH32459 | Трубопроводы | 2 |
| 04 | 4053593 | Хомут трубки | 7 |
| 05 | J901040 | Болт | 7 |
| 06 | A590910 | Пружинная шайба | 7 |
| 07 | 4087100 | Шланг | 2 |
| 08 | 4042031 | Адаптер | 2 |
| 09 | 94-1302 | Адаптер | 16 |
| 10 | 94-1402 | Угловой штуцер | 6 |
| 11 | TH32469 | Блок | 2 |
| 12 | J901020 | Болт | 4 |
| 13 | A590910 | Пружинная шайба | 4 |
| 14 | TH34885 | Базовый | 1 |
| 15 | J901325 | Болт | 4 |
| 16 | 4114402 | Шайба | 8 |
| 17 | A590910 | Пружинная шайба | 4 |
| 18 | J950010 | Гайка | 4 |
| 19 | 4364823 | Шланг | 2 |
| 21 | 94-1502 | Угловой штуцер | 6 |
| 25 | 4364823 | Шланг | 4 |
| 27 | 4037761 | Угловой штуцер | 2 |
| 29 | 4251955 | Шланг | 3 |
| 30 | 4268360 | Шланг | 3 |
| 31 | 4159158 | Адаптер | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX230 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
