Основные гидролинии (4) — HITACHI ZX230

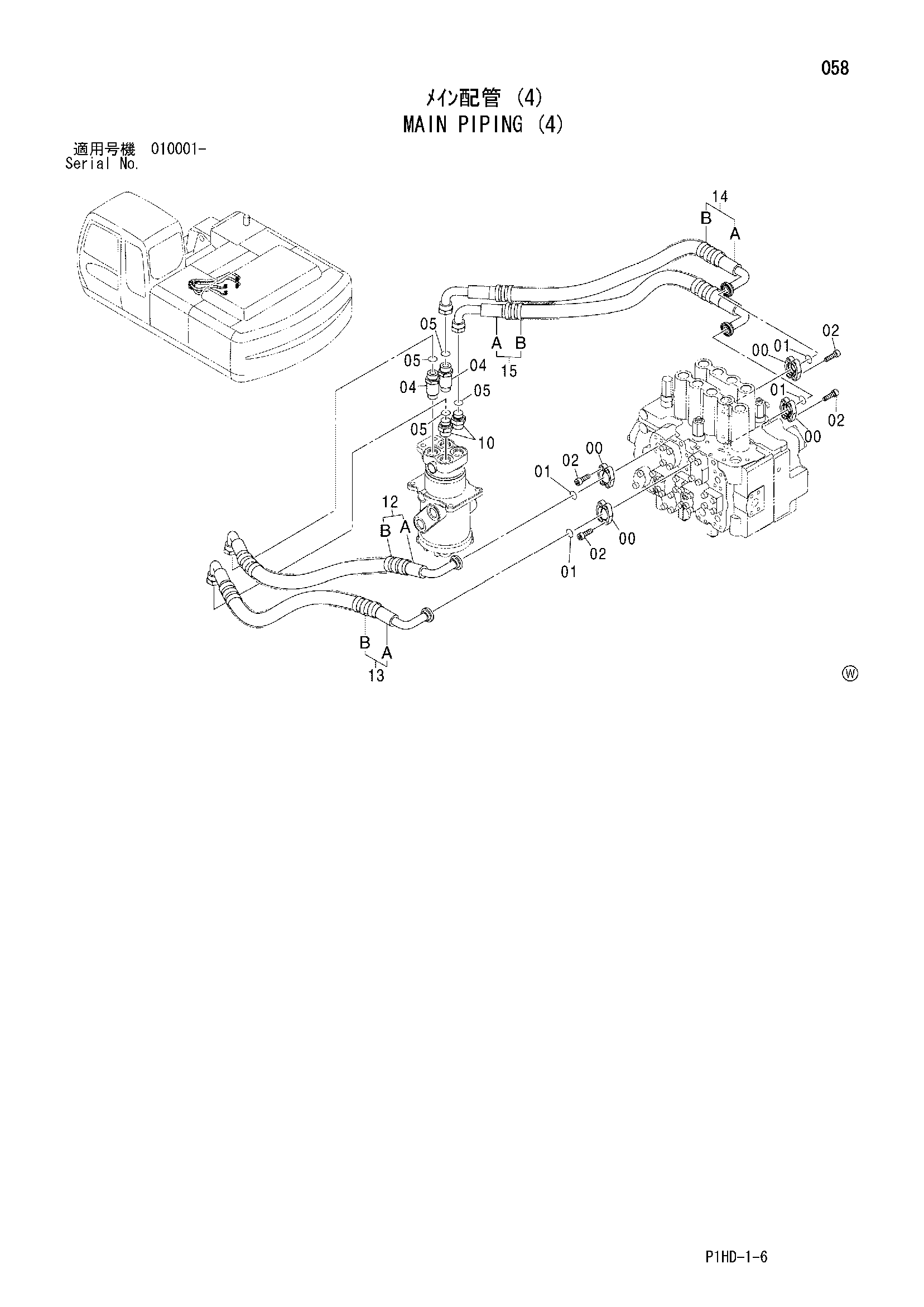

Заводская схема «Основные гидролинии (4)» для HITACHI ZX230. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 986910 | Разъёмный фланец | 8 |
| 01 | 971489 | Уплотнительное кольцо | 4 |
| 02 | J781030 | Болт с внутренним шестигранником | 16 |
| 04 | 4189539 | Адаптер | 2 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | 4187308 | Уплотнительное кольцо | 4 |
| 10 | A853166 | Адаптер | 2 |
| 10A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | 9199899 | Шланг в сборе | 1 |
| 12A | 4442770 | Шланг | 1 |
| 12B | 4327294 | Защитный кожух | 2 |
| 13 | 9199898 | Шланг в сборе | 1 |
| 13A | 4425880 | Шланг | 1 |
| 13B | 4327294 | Защитный кожух | 2 |
| 14 | 9206184 | Шланг в сборе | 1 |
| 14A | 4466483 | Шланг | 1 |
| 14B | 4327294 | Защитный кожух | 2 |
| 15 | 9206185 | Шланг в сборе | 1 |
| 15A | 4425857 | Шланг | 1 |
| 15B | 4327294 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX230 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
