Трубопроводы системы смазки (рукоять) — HITACHI ZX230

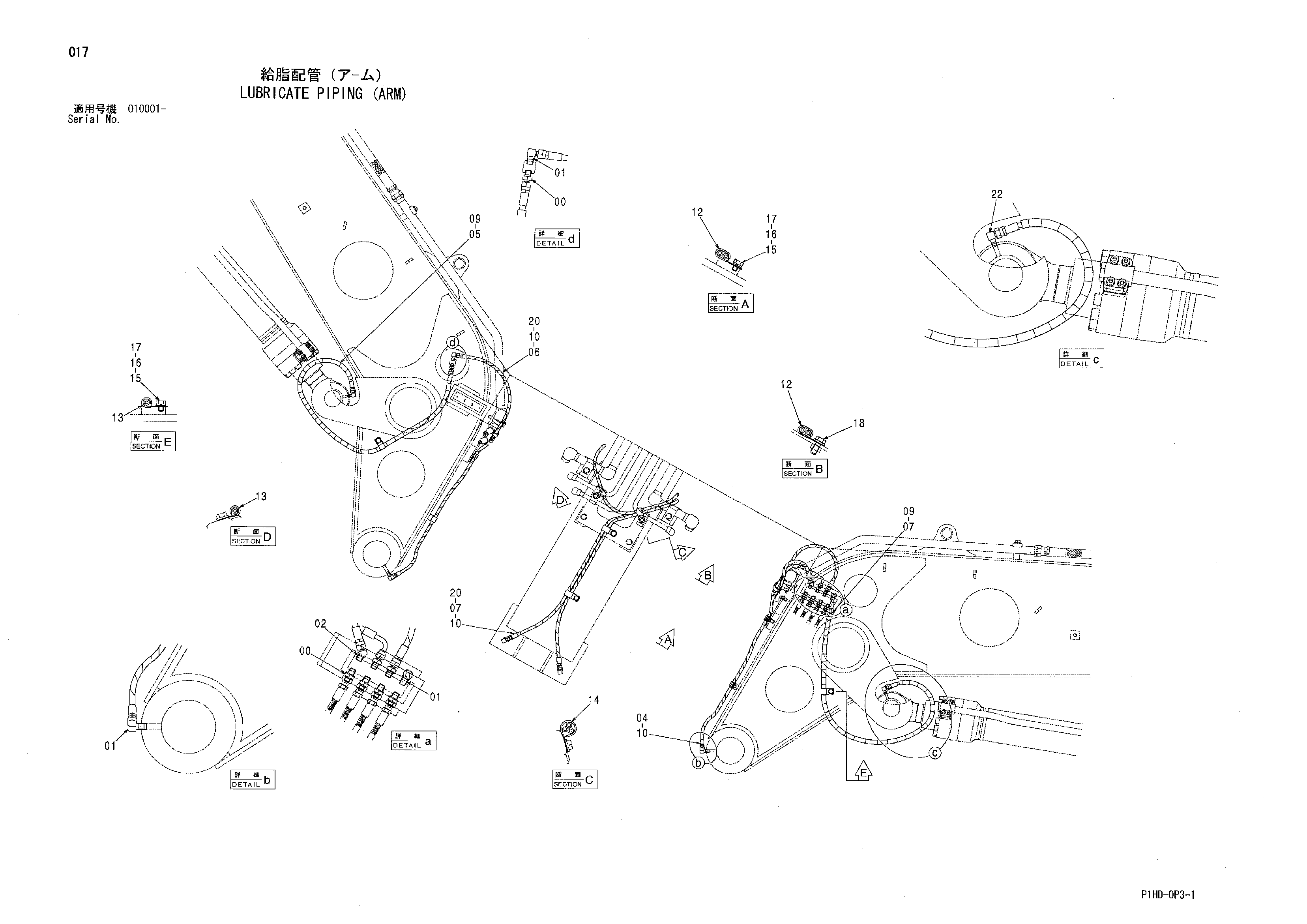

Заводская схема «Трубопроводы системы смазки (рукоять)» для HITACHI ZX230. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4154651 | Адаптер | 7 |
| 01 | 4154656 | Угловой штуцер | 4 |
| 02 | 4154655 | Угловой штуцер | 1 |
| 04 | 4651277 | Шланг | 1 |
| 05 | 4648476 | Шланг | 1 |
| 06 | 4449885 | Шланг | 1 |
| 07 | 4451993 | Шланг | 2 |
| 09 | 4613717 | Защитный кожух | 2 |
| 10 | 4327293 | Защитный кожух | 8 |
| 12 | 4190292 | Зажим | 2 |
| 13 | 4190253 | Зажим | 3 |
| 14 | 4192035 | Зажим | 1 |
| 15 | J901016 | Болт | 3 |
| 16 | A590910 | Пружинная шайба | 3 |
| 17 | A590110 | Плоская шайба | 3 |
| 18 | J271230 | Болт с шайбой | 1 |
| 18A | J901230 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 20 | 4121859 | Ленточный зажим | 5 |
| 22 | 4256211 | Угловой штуцер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX230 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
