Гидролинии хода (высокий гусеница) — HITACHI ZX230

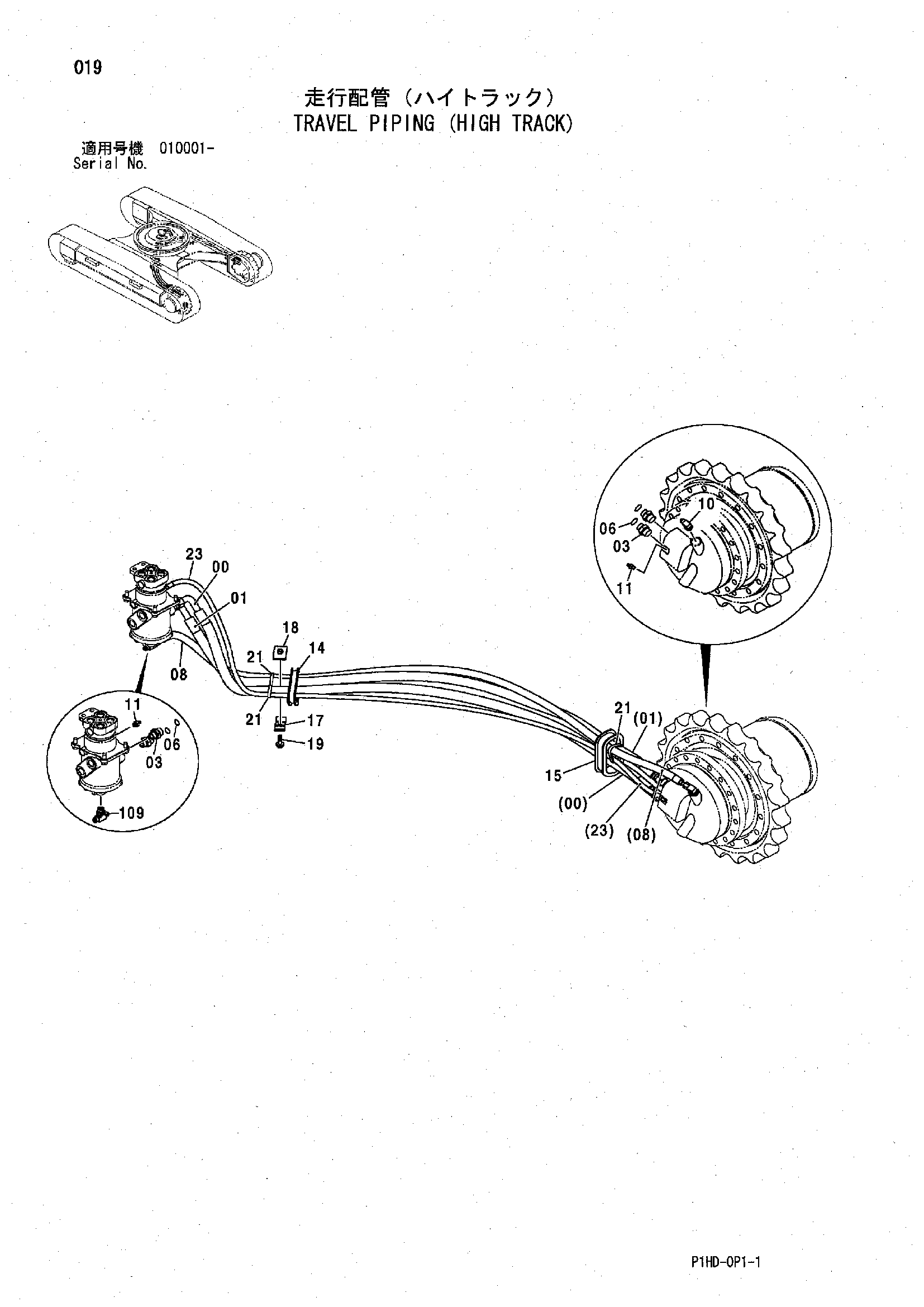

Заводская схема «Гидролинии хода (высокий гусеница)» для HITACHI ZX230. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4628656 | Шланг | 1 |
| 01 | 4397183 | Шланг | 1 |
| 03 | A853166 | Адаптер | 4 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | 4187308 | Уплотнительное кольцо | 4 |
| 08 | 4628657 | Пластиковый шланг | 1 |
| 10 | A852344 | Угловой штуцер | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | A852122 | Адаптер | 2 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4428098 | Резиновая втулка | 1 |
| 15 | 4627129 | Резиновая втулка | 1 |
| 17 | 4202103 | Хомут | 1 |
| 18 | 9727822 | Хомут | 1 |
| 19 | J901250 | Болт | 1 |
| 21 | 4121859 | Ленточный зажим | 3 |
| 23 | 4622297 | Пластиковый шланг | 1 |
| 109 | A852544 | Тройник | 1 |
| 109A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX230 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
