Пилотные гидролинии (2) — HITACHI ZX230

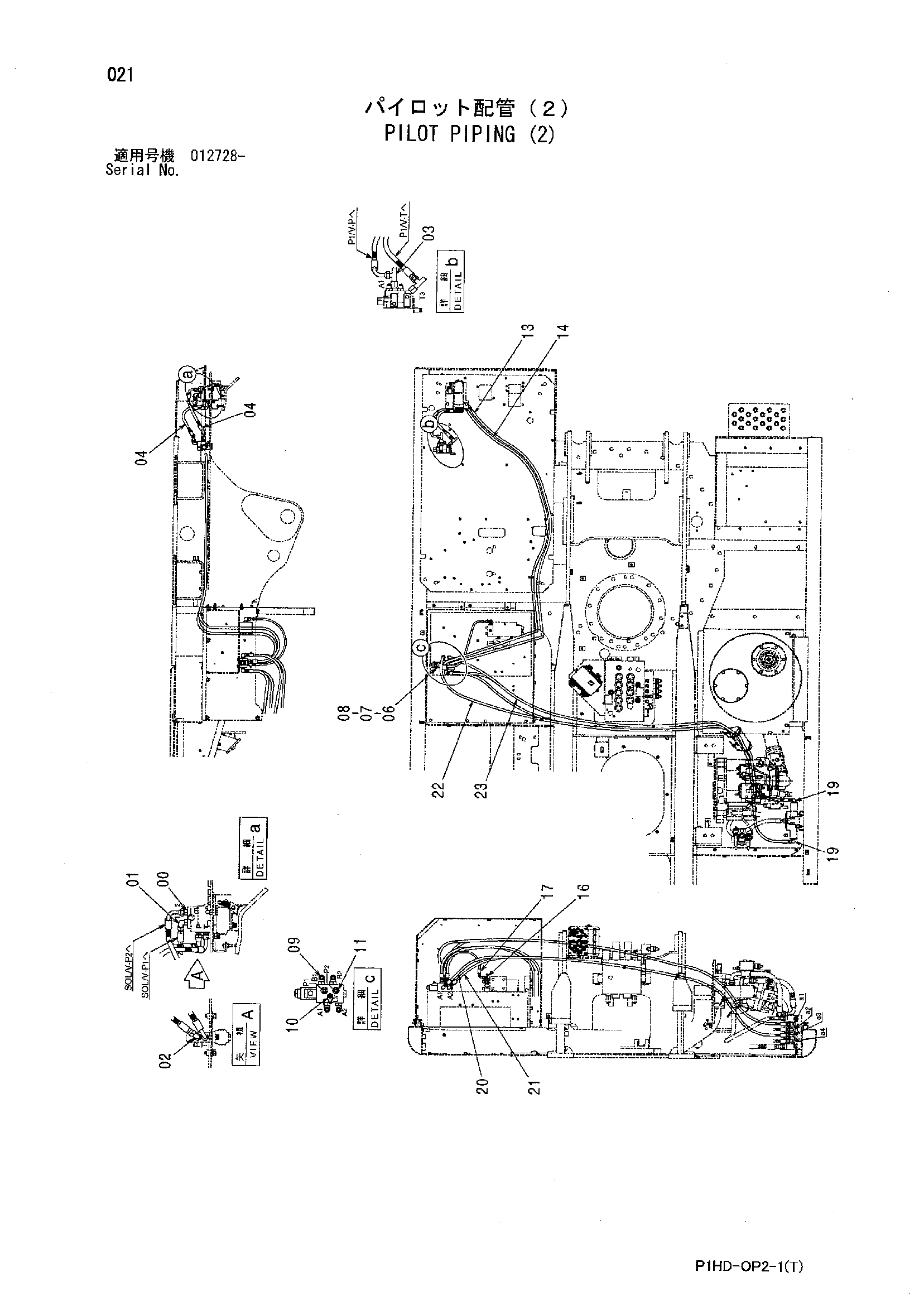

Заводская схема «Пилотные гидролинии (2)» для HITACHI ZX230. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852123 | Адаптер | 3 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | A852323 | Угловой штуцер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4239976 | Унион S | 1 |
| 03 | 4246672 | Соединительный штуцер | 2 |
| 04 | 4229857 | Шланг | 2 |
| 06 | 4462737 | Электромагнитный клапан | 1 |
| 07 | J900820 | Болт | 2 |
| 08 | A590108 | Плоская шайба | 2 |
| 09 | A852333 | Угловой штуцер | 4 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | A852423 | Тройник | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | A852133 | Адаптер | 2 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4348316 | Шланг | 1 |
| 14 | 4436856 | Шланг | 1 |
| 16 | 4246672 | Соединительный штуцер | 1 |
| 17 | 4290572 | Шланг | 1 |
| 19 | A852323 | Угловой штуцер | 4 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4436856 | Шланг | 1 |
| 21 | 4401472 | Шланг | 1 |
| 22 | 4270450 | Шланг | 1 |
| 23 | 4367963 | Шланг | 1 |
| 25 | 4055312 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX230 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
