Секонд — HITACHI ZX230

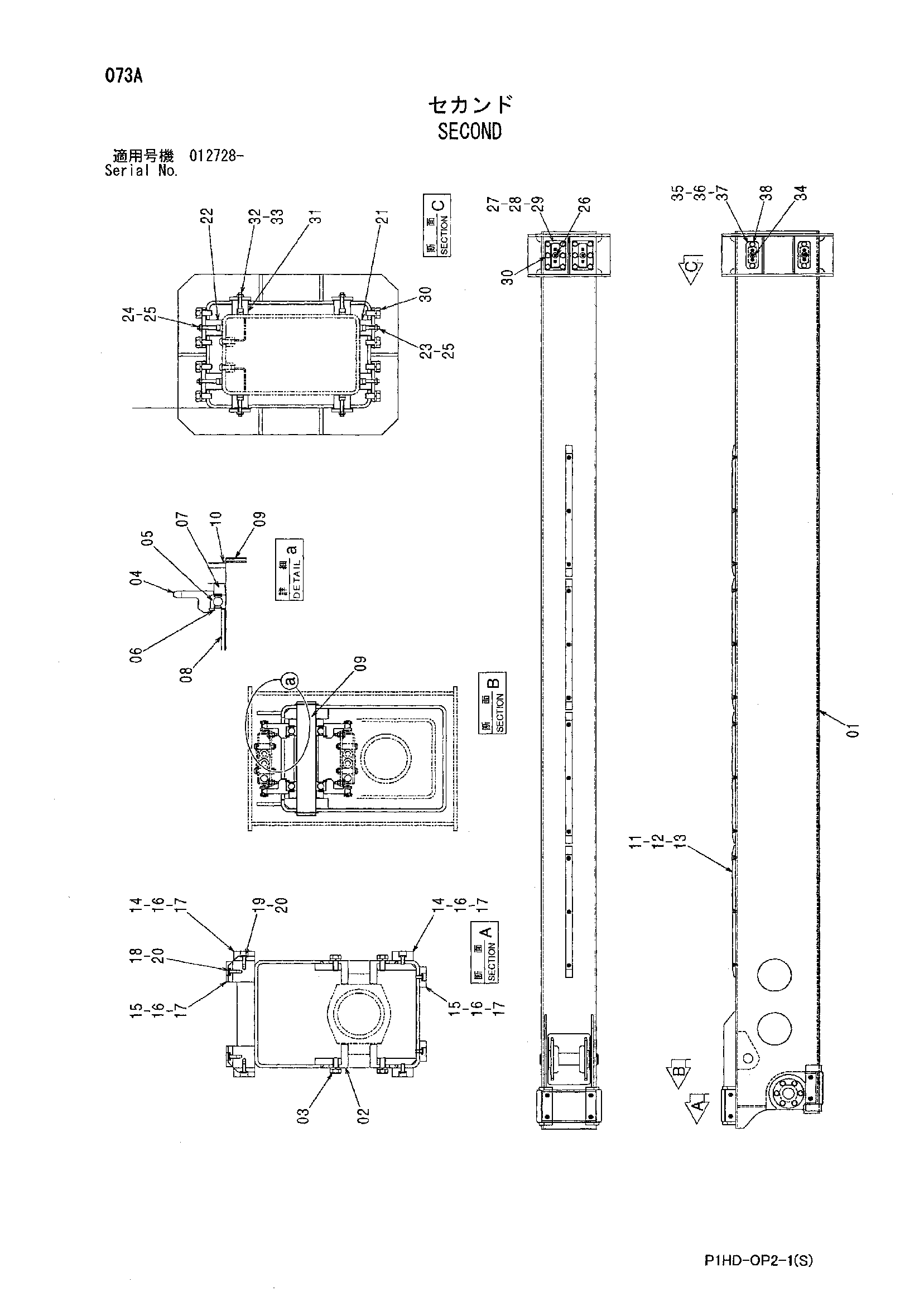

Заводская схема «Секонд» для HITACHI ZX230. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | TH10454 | Секонд | 1 |
| 02 | TH32291 | Замок | 2 |
| 03 | J041022 | Болт с шайбой | 12 |
| 04 | TH32278 | Звёздочка | 2 |
| 05 | 4117230 | Шариковый подшипник | 2 |
| 06 | Z940144 | Стопорное кольцо | 2 |
| 07 | TH43579 | Проставка | 2 |
| 08 | TH43580 | Проставка | 1 |
| 09 | TH32369 | Палец | 1 |
| 10 | Z991342 | Стопорное кольцо | 2 |
| 11 | TH32290 | Накладка | 4 |
| 14 | TH43448 | Накладка | 4 |
| 15 | TH43449 | Накладка | 4 |
| 16 | TH43561 | Регулировочная шайба | 16 |
| 17 | TH43562 | Регулировочная шайба | 12 |
| 21 | TH43441 | Накладка | 2 |
| 22 | TH43442 | Накладка | 2 |
| 23 | M340625 | Болт с внутренним шестигранником | 4 |
| 24 | M340636 | Болт с внутренним шестигранником | 4 |
| 26 | J75481 | Пресс-маслёнка | 4 |
| 27 | TH43450 | Фланец | 4 |
| 28 | TH43452 | Регулировочная шайба | 8 |
| 29 | TH43453 | Регулировочная шайба | 6 |
| 30 | J041022 | Болт с шайбой | 24 |
| 31 | TH43445 | Накладка | 4 |
| 32 | M340630 | Болт с внутренним шестигранником | 8 |
| 34 | J75481 | Пресс-маслёнка | 4 |
| 35 | 4404890 | Пластина | 4 |
| 36 | 4404892 | Регулировочная шайба | 6 |
| 37 | 4404893 | Регулировочная шайба | 4 |
| 38 | J041022 | Болт с шайбой | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX230 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
