Пилотные гидролинии (G) — HITACHI ZX230

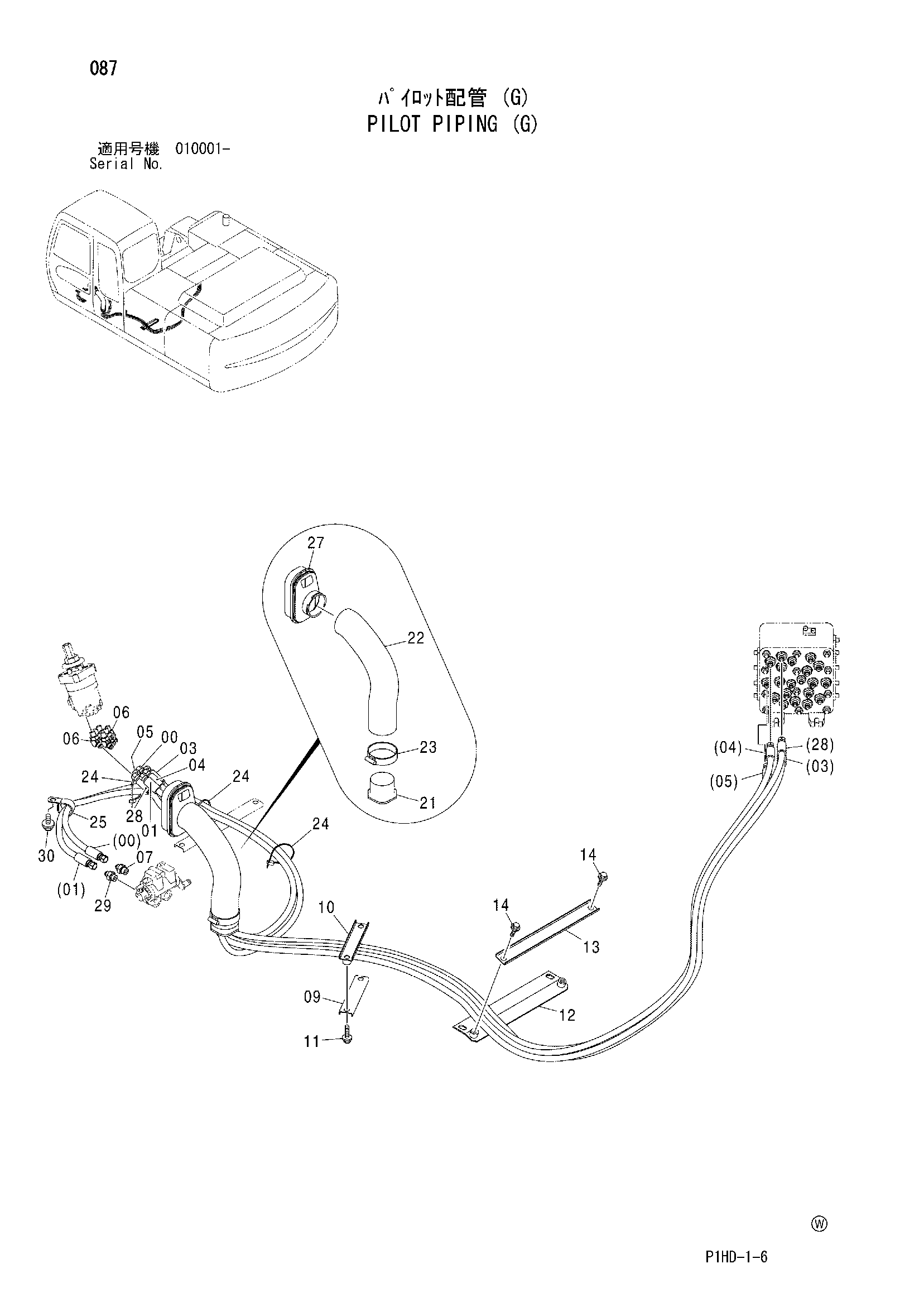

Заводская схема «Пилотные гидролинии (G)» для HITACHI ZX230. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4437653 | Пластиковый шланг (T5) | 1 |
| 01 | 4437656 | Пластиковый шланг (P2) | 1 |
| 03 | 4437634 | Шланг (D) | 1 |
| 04 | 4437636 | Шланг (E) | 1 |
| 05 | 4437637 | Шланг (F) | 1 |
| 06 | A852223 | Угловой штуцер | 6 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852133 | Адаптер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4412666 | Хомут шланга | 1 |
| 10 | 9751787 | Хомут шланга | 1 |
| 11 | J021040 | Болт с шайбой | 2 |
| 11 | J271040 замена: J901040 | Болт с шайбой | 2 |
| 12 | 8077444 | Кронштейн | 1 |
| 13 | 4425177 | Хомут шланга | 1 |
| 14 | J021025 | Болт с шайбой | 2 |
| 14 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 21 | 3079728 | Втулка | 1 |
| 22 | 4351175 | Шланг | 1 |
| 23 | 4351774 | Хомут провод | 1 |
| 24 | 4055312 | Ленточный зажим | 3 |
| 25 | 4190264 | Зажим | 1 |
| 27 | 2045998 | Резиновая втулка | 1 |
| 28 | 4444732 | Шланг (C) | 1 |
| 29 | 4261938 | Фильтр | 1 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | J011020 | Болт с шайбой | 1 |
| 30 | J271020 замена: J901020 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX230 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
