Всасывающие трубопроводы — HITACHI ZX230

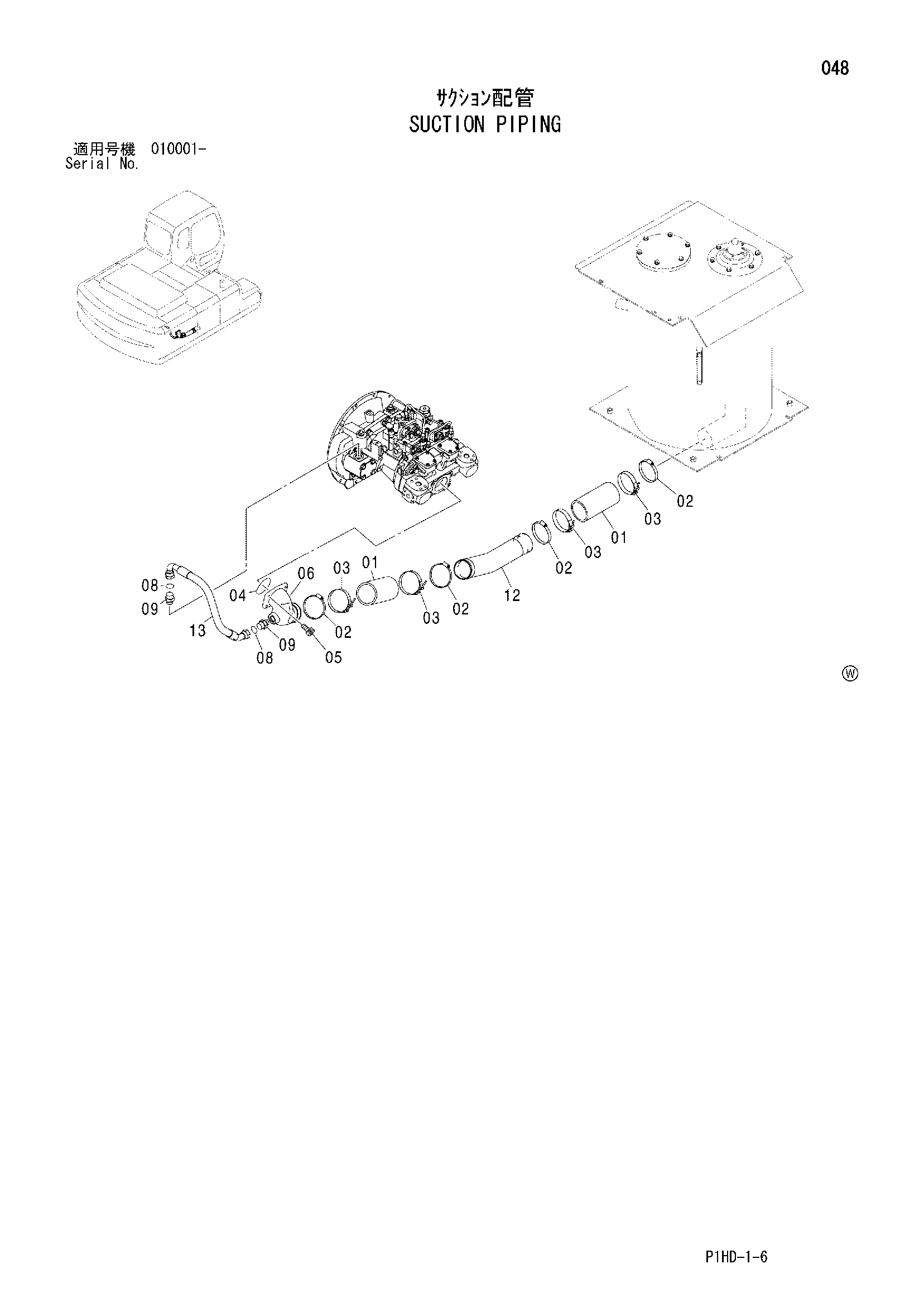

Заводская схема «Всасывающие трубопроводы» для HITACHI ZX230. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4348414 | Резиновый шланг | 2 |
| 02 | 4507397 | Хомут шланга | 4 |
| 03 | 4283535 | Хомут шланга | 4 |
| 04 | A811085 | Уплотнительное кольцо | 1 |
| 05 | J781230 | Болт с внутренним шестигранником | 4 |
| 06 | 2037825 | Коллектор SUC. | 1 |
| 08 | 4187308 | Уплотнительное кольцо | 2 |
| 09 | A853166 | Адаптер | 2 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | 3089796 | Всасывающая трубка | 1 |
| 13 | 4442642 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX230 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
