Хигх-моунт кабина платформа (0.5m, 1.0m, 1.2m, 1.5m, 2.0m, 2.5m, 3.0m) — HITACHI ZX230

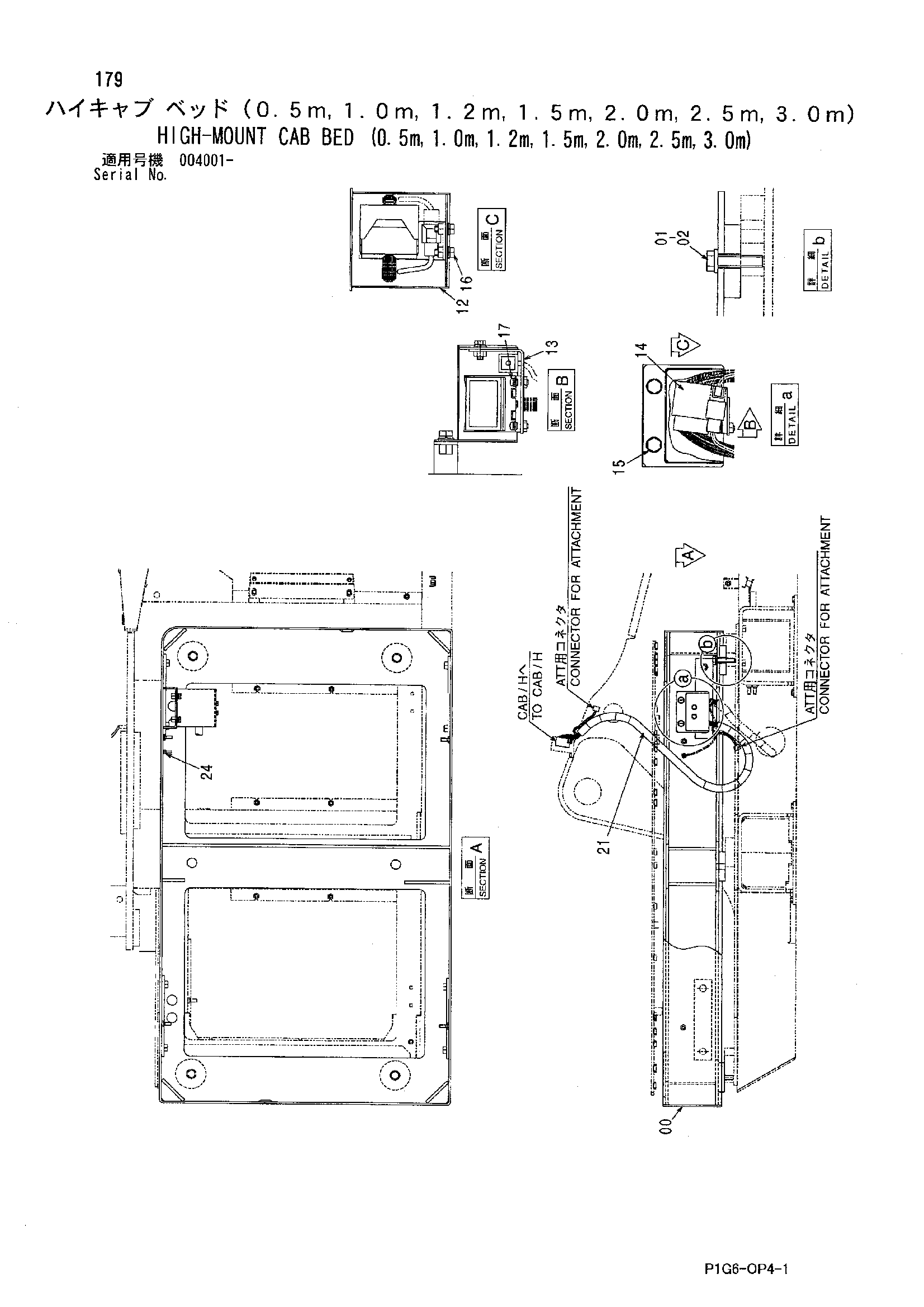

Заводская схема «Хигх-моунт кабина платформа (0.5m, 1.0m, 1.2m, 1.5m, 2.0m, 2.5m, 3.0m)» для HITACHI ZX230. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6021071 | Стойка | 1 |
| 01 | J931665 | Болт | 6 |
| 02 | J222016 | Шайба | 6 |
| 12 | 8088399 | Кронштейн | 1 |
| 13 | 9758924 | Кронштейн | 1 |
| 14 | 4431090 | Разъём | 1 |
| 15 | J271025 | Болт с шайбой | 2 |
| 15A | J901025 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | J260820 | Болт с шайбой | 2 |
| 16A | J900820 | Болт | 1 |
| 16B | A590108 | Плоская шайба | 1 |
| 17 | J460620 | Винт с шайбой | 2 |
| 21 | 2048885 | Жгут проводов | 1 |
| 24 | M500605 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX230 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
