Нижняя защита <K> — HITACHI ZX230

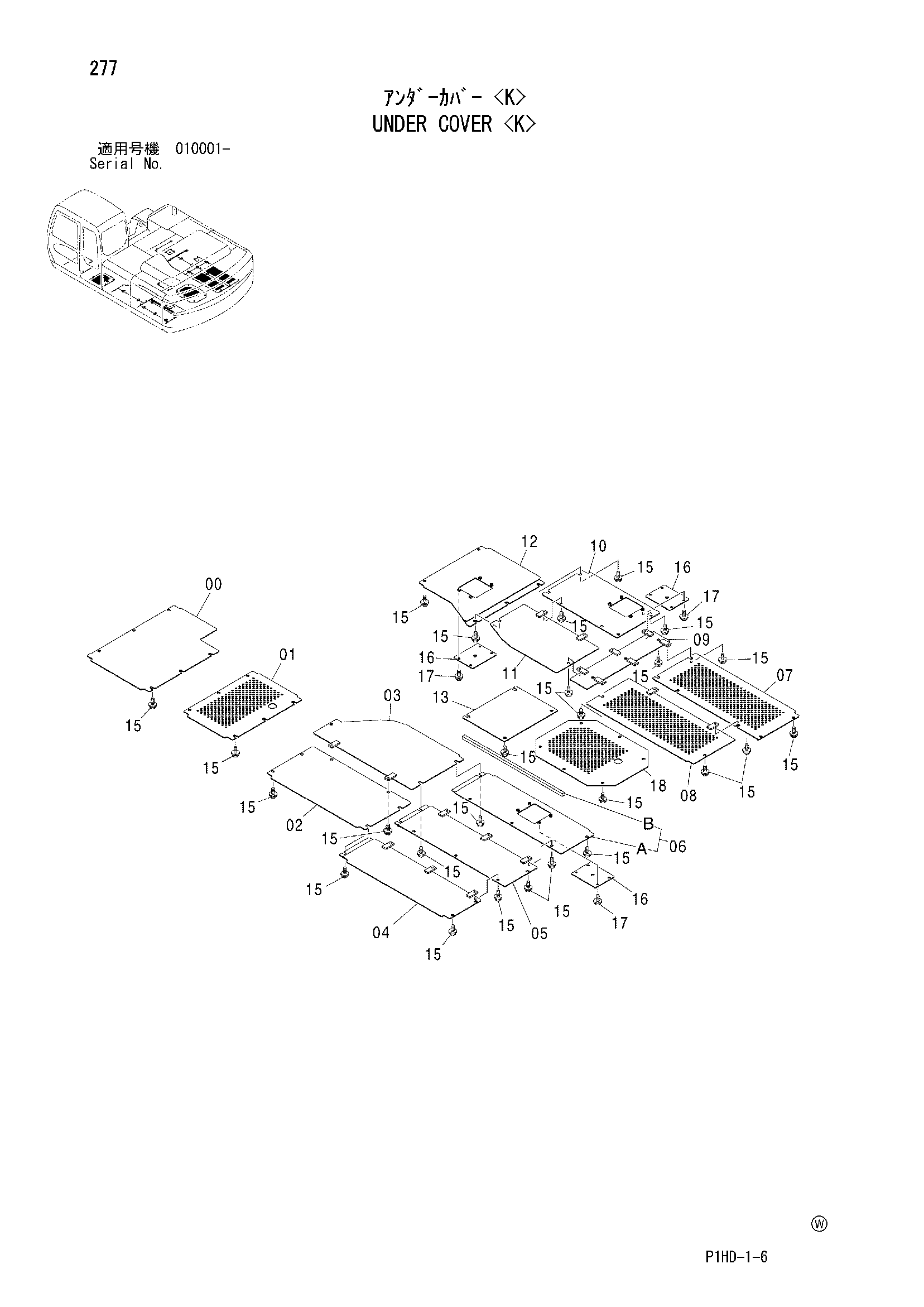

Заводская схема «Нижняя защита <K>» для HITACHI ZX230. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8084464 | Крышка | 1 |
| 01 | 8084465 | Крышка | 1 |
| 02 | 8084466 | Крышка | 1 |
| 03 | 8084467 | Крышка | 1 |
| 04 | 8080102 | Крышка | 1 |
| 05 | 8084468 | Крышка | 1 |
| 06 | 8084470 | Крышка в сборе | 1 |
| 06A | 8084469 | Крышка | 1 |
| 06B | 4426382 | Резиновая прокладка | 1 |
| 07 | 8084471 | Крышка | 1 |
| 08 | 8084473 | Крышка | 1 |
| 09 | 8084472 | Кронштейн | 1 |
| 10 | 8084474 | Крышка | 1 |
| 11 | 8084475 | Крышка | 1 |
| 12 | 8084521 | Крышка | 1 |
| 13 | 8080106 | Крышка | 1 |
| 15 | J031040 | Болт с шайбой | 63 |
| 15 | J281040 замена: J901040 | Болт с шайбой | 63 |
| 16 | 4360250 | Крышка | 3 |
| 17 | J021025 | Болт с шайбой | 12 |
| 17 | J271025 замена: J901025 | Болт с шайбой | 12 |
| 18 | 8064454 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX230 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
