Магнит детали (передний) — HITACHI ZX230

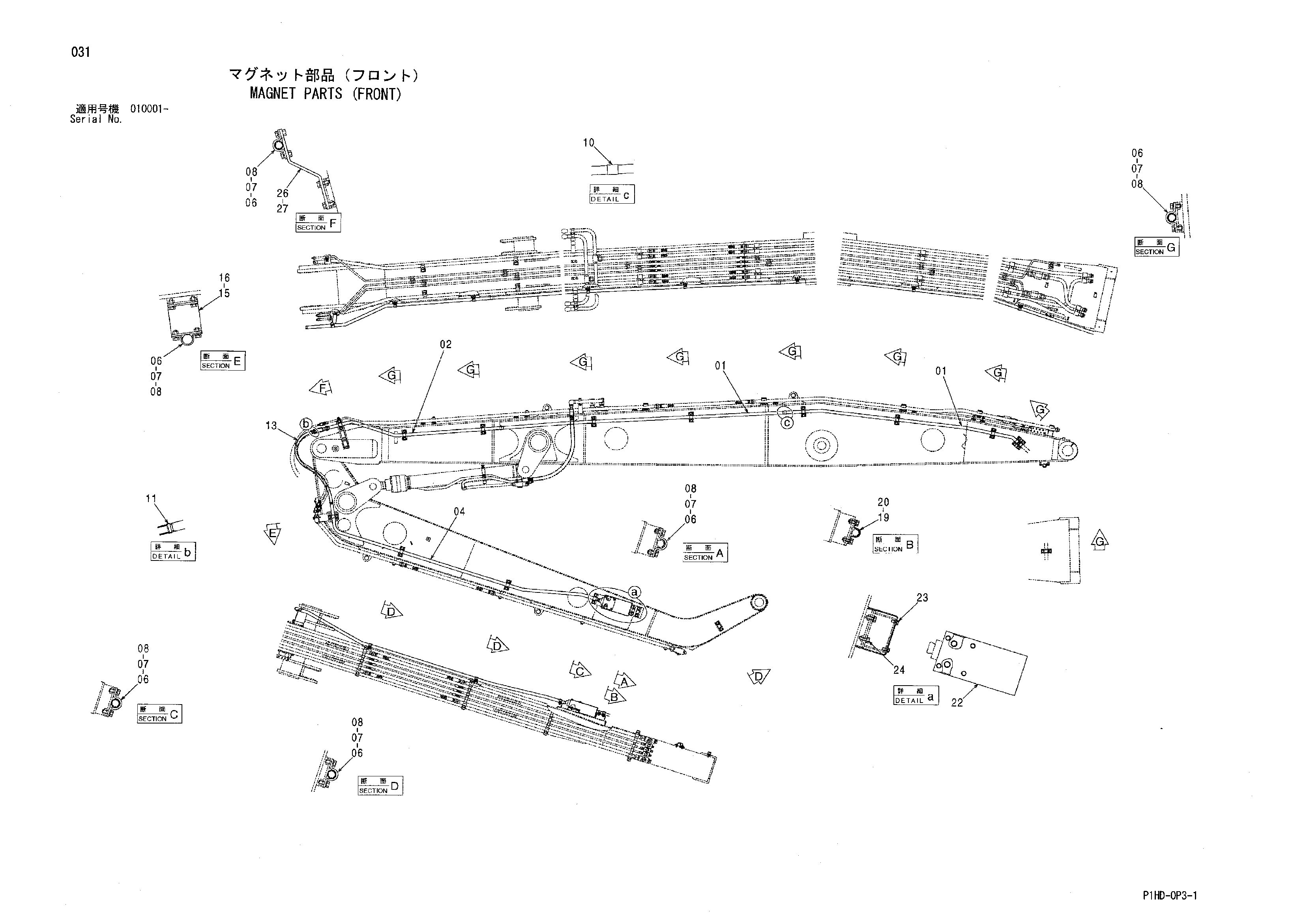

Заводская схема «Магнит детали (передний)» для HITACHI ZX230. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4660062 | Трубка | 1 |
| 01 | 4660063 | Трубка | 1 |
| 02 | 4660064 | Трубка | 1 |
| 04 | 4660065 | Трубка | 1 |
| 06 | 4035463 | Хомут трубки | 17 |
| 07 | J901230 | Болт | 34 |
| 08 | A590912 | Пружинная шайба | 34 |
| 10 | 4198016 | Муфта | 2 |
| 11 | 4921052 | Втулка | 2 |
| 13 | 4053601 | Защитный кожух | 1 |
| 15 | 9729510 | Кронштейн | 1 |
| 16 | J271230 | Болт с шайбой | 2 |
| 16A | J901230 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 19 | 4080275 | Хомут трубки | 1 |
| 20 | J271030 | Болт с шайбой | 2 |
| 20A | J901030 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 22 | 9739326 | Крышка | 1 |
| 23 | J260820 | Болт с шайбой | 4 |
| 23A | J900820 | Болт | 1 |
| 23B | A590108 | Плоская шайба | 1 |
| 24 | J271030 | Болт с шайбой | 2 |
| 24A | J901030 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 26 | 9765685 | Кронштейн | 1 |
| 27 | J271235 | Болт с шайбой | 2 |
| 27A | J901235 | Болт | 1 |
| 27B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX230 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
