Основные гидролинии (2P-BOOM): 2 — HITACHI ZX230

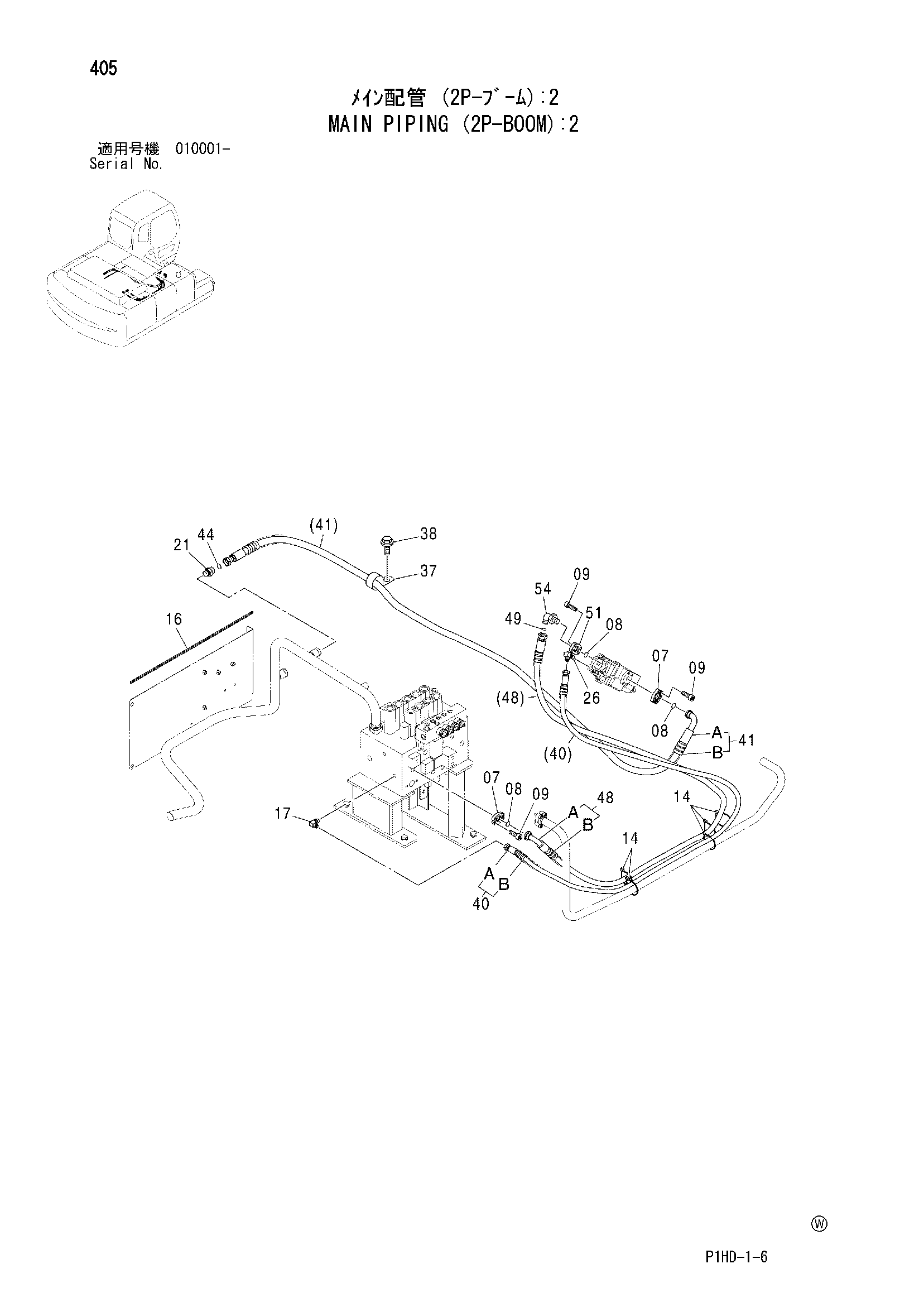

Заводская схема «Основные гидролинии (2P-BOOM): 2» для HITACHI ZX230. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 07 | 986910 | Разъёмный фланец | 4 |
| 08 | 971489 | Уплотнительное кольцо | 3 |
| 09 | J781030 | Болт с внутренним шестигранником | 12 |
| 14 | 4055312 | Ленточный зажим | 5 |
| 16 | 4613097 | Резиновая прокладка | 1 |
| 17 | A852334 | Угловой штуцер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | A853188 | Адаптер | 1 |
| 21A | 4506424 | Уплотнительное кольцо | 1 |
| 26 | A852334 | Угловой штуцер | 1 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | J271020 | Болт с шайбой | 1 |
| 37A | J901020 | Болт | 1 |
| 37B | J222010 | Плоская шайба | 1 |
| 38 | 4190264 | Зажим | 1 |
| 40 | 9238834 | Шланг в сборе | 1 |
| 40A | 4619500 | Шланг | 1 |
| 40B | 4327294 | Защитный кожух | 4 |
| 41 | 9238835 | Шланг в сборе | 1 |
| 41A | 4619501 | Шланг | 1 |
| 41B | 4327294 | Защитный кожух | 6 |
| 44 | 4187328 | Уплотнительное кольцо | 1 |
| 48 | 9221908 | Шланг в сборе | 1 |
| 48A | 4420567 | Шланг | 1 |
| 48B | 4327294 | Защитный кожух | 5 |
| 49 | A811030 | Уплотнительное кольцо | 1 |
| 51 | 3089427 | Фланец | 1 |
| 54 | A853346 | Угловой штуцер | 1 |
| 54A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX230 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
