Быстросъёмное устройство трубопроводы (пилотный) — HITACHI ZX230

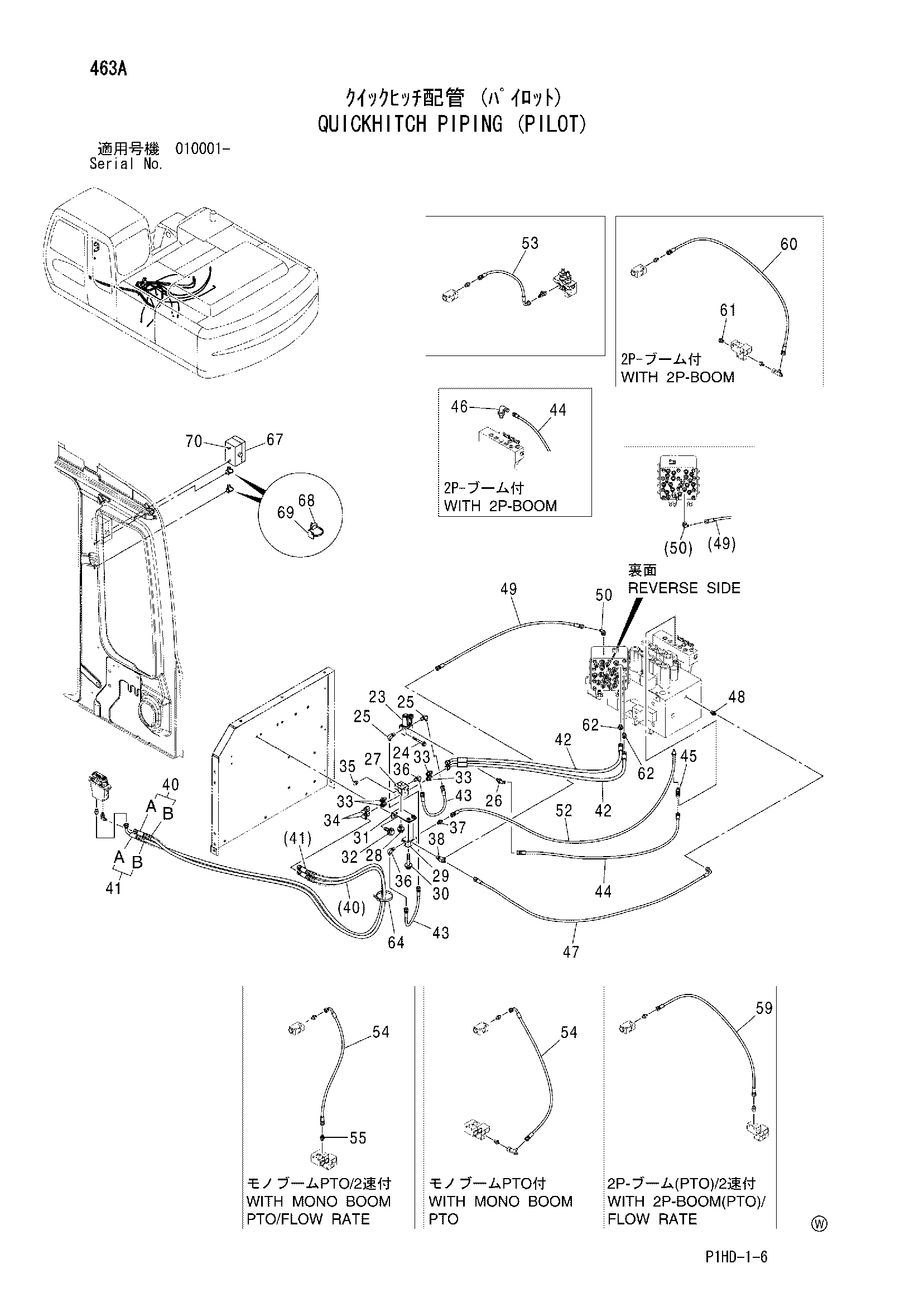

Заводская схема «Быстросъёмное устройство трубопроводы (пилотный)» для HITACHI ZX230. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 23 | 4261289 | Клапан SOL. | 1 |
| 24 | J010865 | Болт с шайбой | 2 |
| 24 | J260865 замена: J900865 | Болт с шайбой | 2 |
| 25 | A852322 | Угловой штуцер | 2 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | A852222 | Угловой штуцер | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4330230 | Челночный клапан | 1 |
| 28 | J010816 | Болт с шайбой | 2 |
| 28 | J260816 замена: J900816 | Болт с шайбой | 2 |
| 29 | 4203447 | Челночный клапан | 1 |
| 30 | J010850 | Болт с шайбой | 2 |
| 30 | J260850 замена: J900850 | Болт с шайбой | 2 |
| 31 | 9756109 | Кронштейн | 1 |
| 32 | J010825 | Болт с шайбой | 2 |
| 32 | J260825 замена: J900825 | Болт с шайбой | 2 |
| 33 | A852133 | Адаптер | 4 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | 4239976 | Унион S | 2 |
| 35 | A885002 | Пробка | 1 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 36 | A852322 | Угловой штуцер | 2 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 37 | A852122 | Адаптер | 1 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 38 | A852422 | Тройник | 1 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 9226248 | Шланг в сборе | 1 |
| 40A | 4437638 | Шланг | 1 |
| 40B | 4327293 | Защитный кожух | 7 |
| 41 | 9226249 | Шланг в сборе | 1 |
| 41A | 4390222 | Шланг | 1 |
| 41B | 4327293 | Защитный кожух | 7 |
| 42 | 4607497 | Шланг | 2 |
| 43 | 4452733 | Шланг | 2 |
| 44 | 4401960 | Шланг | 1 |
| 45 | A852422 | Тройник | 1 |
| 45A | 957366 | Уплотнительное кольцо | 1 |
| 46 | A852322 | Угловой штуцер | 1 |
| 46A | 957366 | Уплотнительное кольцо | 1 |
| 47 | 4437901 | Шланг | 1 |
| 48 | A852122 | Адаптер | 1 |
| 48A | 957366 | Уплотнительное кольцо | 1 |
| 49 | 4371270 | Шланг | 1 |
| 50 | 4346096 | Унион S | 1 |
| 52 | 4607552 | Шланг | 1 |
| 53 | 4442219 | Шланг | 1 |
| 54 | 4427782 | Шланг | 1 |
| 55 | A852122 | Адаптер | 1 |
| 55A | 957366 | Уплотнительное кольцо | 1 |
| 59 | 4616167 | Шланг | 1 |
| 60 | 4605045 | Шланг | 1 |
| 61 | A885002 | Пробка | 1 |
| 61A | 957366 | Уплотнительное кольцо | 1 |
| 62 | A852132 | Адаптер | 2 |
| 62A | 4509180 | Уплотнительное кольцо | 1 |
| 64 | 4055312 | Ленточный зажим | 1 |
| 67 | 4607680 | Выключатель | 1 |
| 68 | 4605834 | Ленточный зажим | 2 |
| 69 | 4289709 | Опора | 2 |
| 70 | J460620 | Винт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX230 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
