Рукоять трубопроводы — HITACHI ZX230

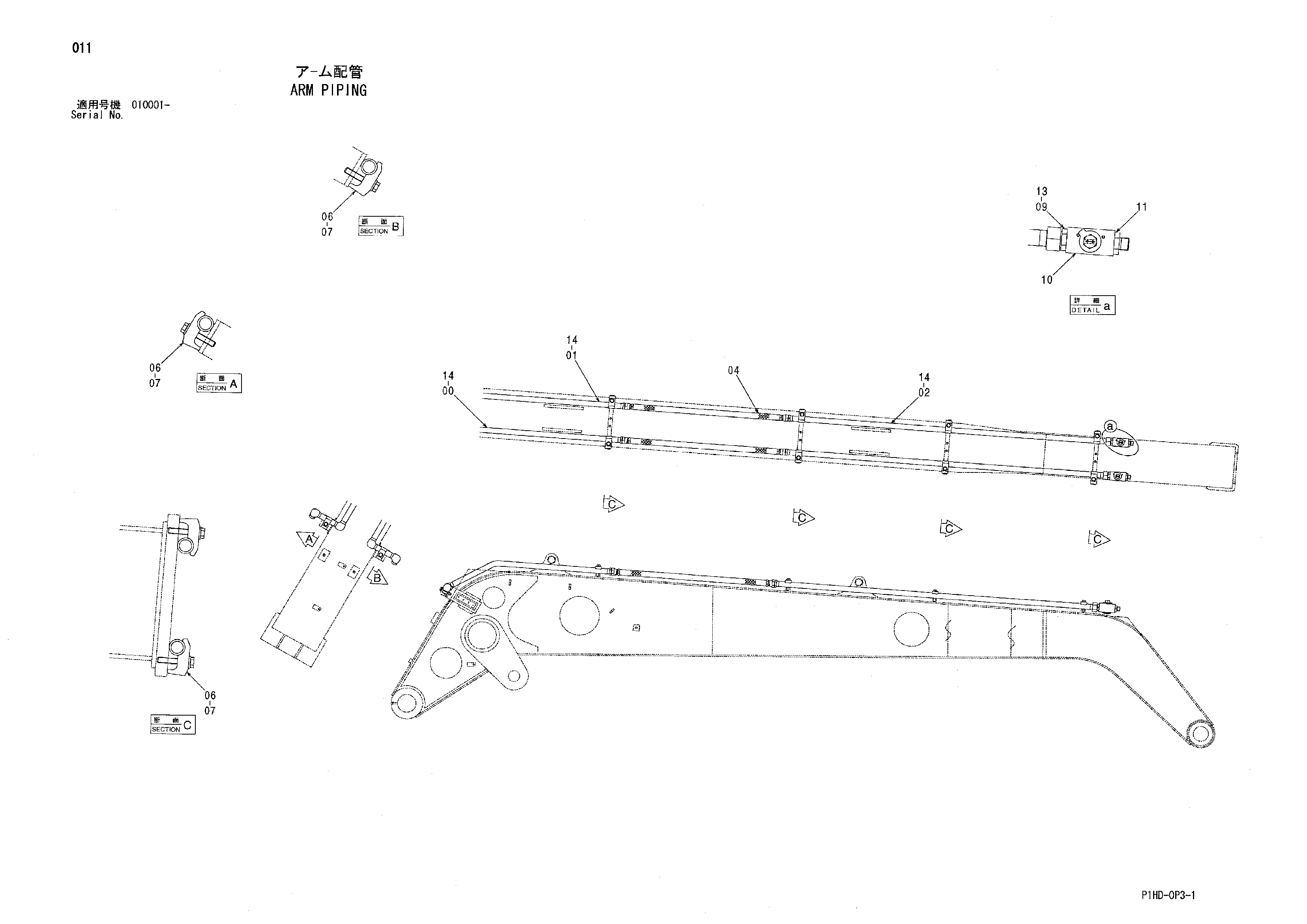

Заводская схема «Рукоять трубопроводы» для HITACHI ZX230. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8106508 | Трубка | 1 |
| 01 | 8106509 | Трубка | 1 |
| 02 | 9766732 | Трубка | 2 |
| 04 | 4286851 | Шланг | 2 |
| 06 | 4190127 | Хомут трубки | 10 |
| 07 | J271270 | Болт с шайбой | 10 |
| 07A | J901270 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 09 | 4205196 | Адаптер | 2 |
| 09A | 4506429 | Уплотнительное кольцо | 1 |
| 10 | 4432055 | Запорный клапан | 2 |
| 11 | 4129457 | Адаптер | 2 |
| 11A | 4506429 | Уплотнительное кольцо | 1 |
| 13 | 4187329 | Уплотнительное кольцо | 2 |
| 14 | 4187328 | Уплотнительное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX230 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
