LS подъём трубопроводы — HITACHI ZX230

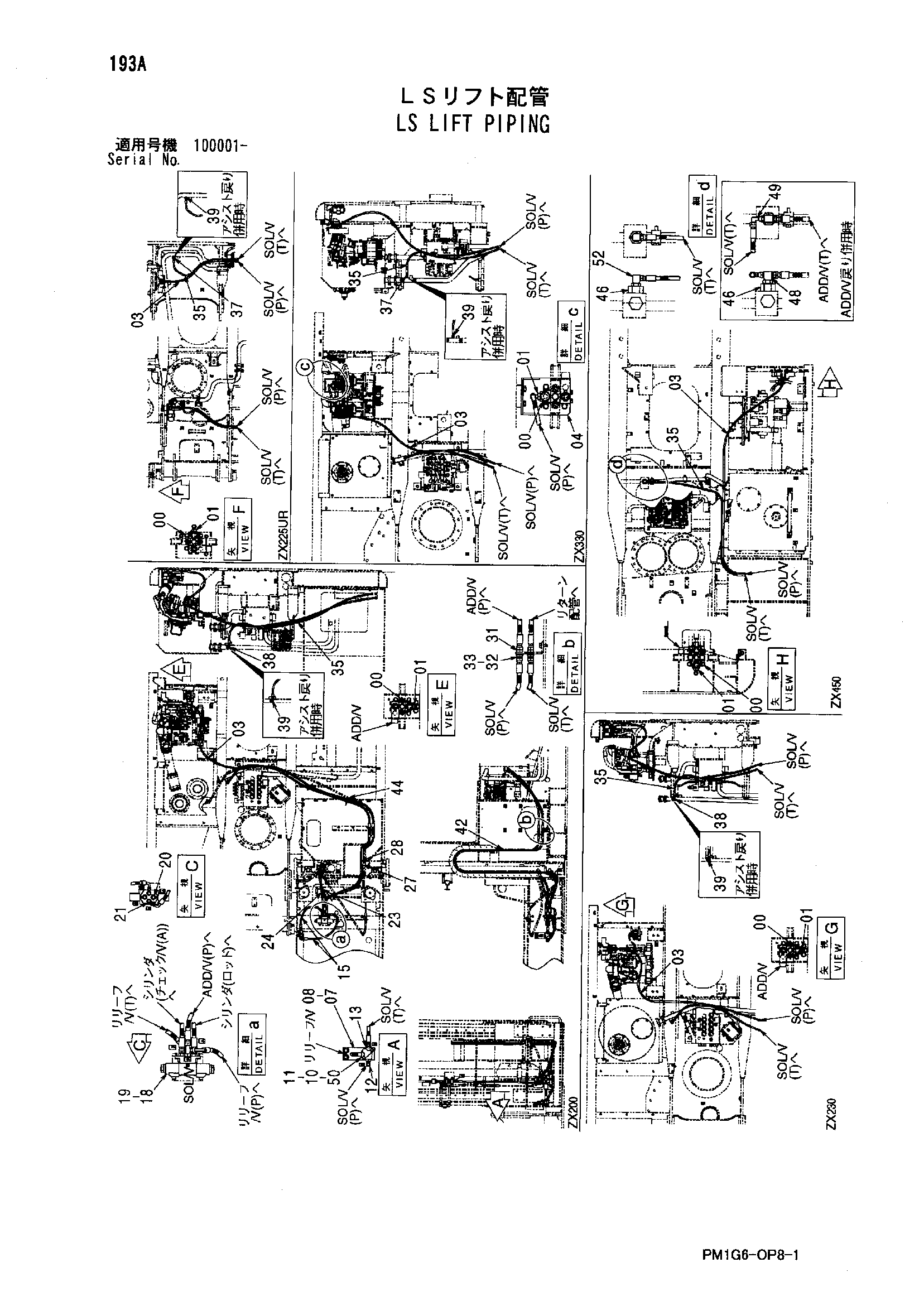

Заводская схема «LS подъём трубопроводы» для HITACHI ZX230. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4381291	Крышка	1
01	4200471	Угловой штуцер	1
01A	4506418	Уплотнительное кольцо	1
03	4305250	Шланг	1
04	8086611	Кронштейн	1
07	4464940	Кронштейн	1
08	J281020	Болт с шайбой	2
08A	J901020	Болт	1
08B	4486055	Шайба	1
10	J900860	Болт	2
11	A590908	Пружинная шайба	2
12	A852343	Угловой штуцер	1
12A	4506418	Уплотнительное кольцо	1
13	A852143	Адаптер	1
13A	4506418	Уплотнительное кольцо	1
15	4349082	Шланг	2
18	4601744	Электромагнитный клапан	1
19	M340620	Болт с внутренним шестигранником	2
20	4200466	Адаптер	2
20A	4509180	Уплотнительное кольцо	1
21	A852433	Тройник	2
21A	4509180	Уплотнительное кольцо	1
23	4305229	Шланг	1
24	4305235	Шланг	1
27	4305247	Шланг	1
28	4396040	Шланг	1
31	4202532	Адаптер	2
32	4202531	Гайка	2
33	A590916	Пружинная шайба	2
35	4459265	Шланг	1
37	A852133	Адаптер	1
37A	4509180	Уплотнительное кольцо	1
38	A852333	Угловой штуцер	1
38A	4509180	Уплотнительное кольцо	1
39	A852433	Тройник	1
39A	4509180	Уплотнительное кольцо	1
42	4327315	Защитный кожух	50
44	4055312	Ленточный зажим	10
46	4354711	Переходник S	1
48	4614185	Тройник	1
48A	4506424	Уплотнительное кольцо	1
49	4239976	Унион S	1
50	4652465	Предохранительный клапан	1
52	4614144	Угловой штуцер	1
52A	4506424	Уплотнительное кольцо	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX230 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
