Рукоять — HITACHI ZX230

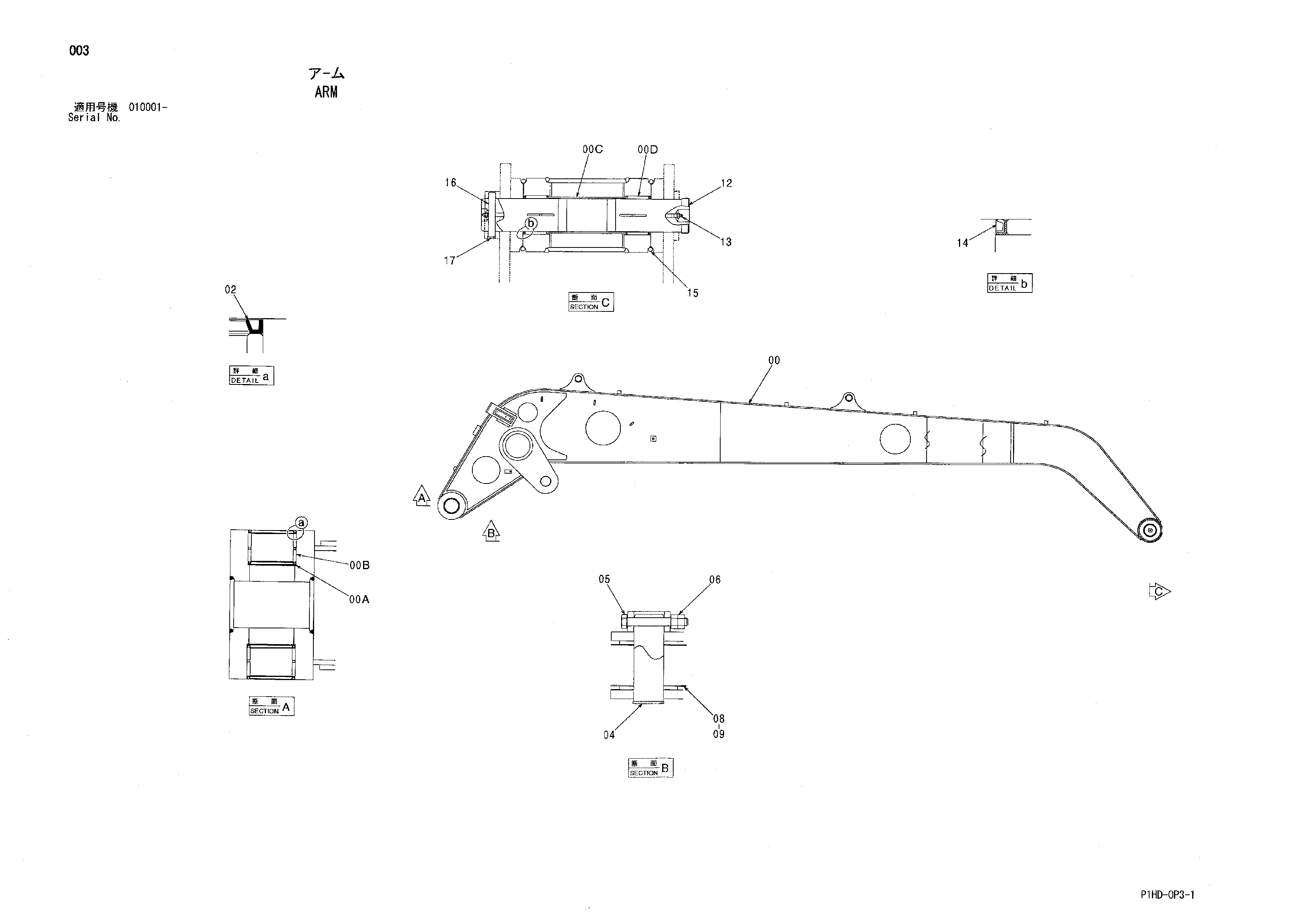

Заводская схема «Рукоять» для HITACHI ZX230. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7051537 | Рукоять | 1 |
| 00A | 4074008 | Пылезащитное уплотнение | 2 |
| 00B | 4443883 | Втулка | 2 |
| 00C | 4123815 | Проставка | 1 |
| 00D | 4249850 | Втулка | 2 |
| 02 | 4074008 | Пылезащитное уплотнение | 2 |
| 04 | 3089156 | Палец | 2 |
| 05 | 4435125 | Стопорный палец | 2 |
| 06 | J950020 | Гайка | 4 |
| 08 | 4444288 | Упорная пластина 1.0mm | 4 |
| 09 | 4444289 | Упорная пластина 2.0mm | 2 |
| 12 | 3041200 | Палец | 1 |
| 13 | J75481 | Пресс-маслёнка | 2 |
| 14 | 4067902 | Пылезащитное уплотнение | 2 |
| 15 | 4089028 | Уплотнительное кольцо | 2 |
| 16 | 4098713 | Палец | 1 |
| 17 | 4098712 | Кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX230 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
