Поворот трубопроводы (стрела) — HITACHI ZX230

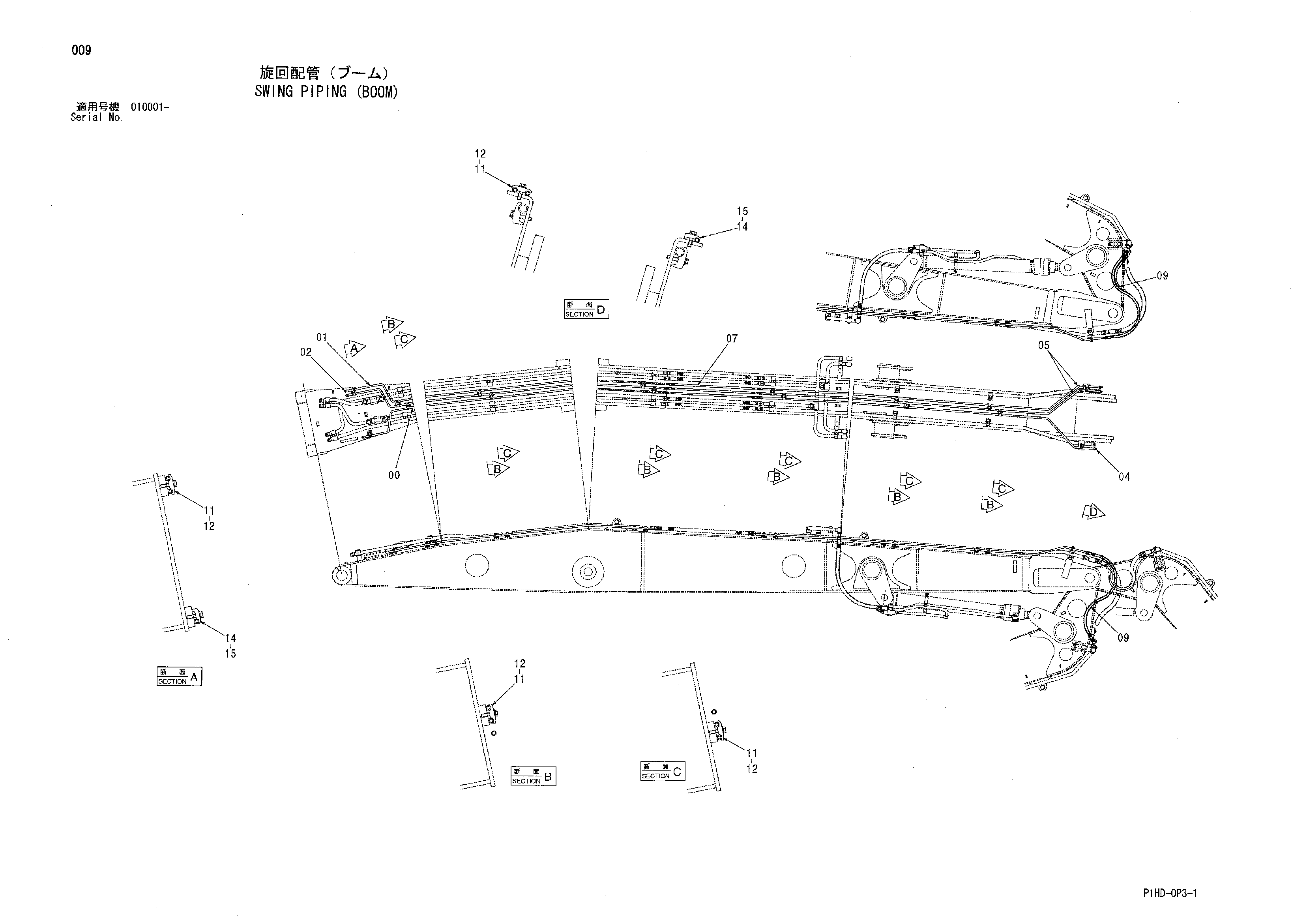

Заводская схема «Поворот трубопроводы (стрела)» для HITACHI ZX230. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8106538 | Трубка | 1 |
| 01 | 8106539 | Трубка | 1 |
| 02 | 8106540 | Трубка | 1 |
| 04 | 8106541 | Трубка | 1 |
| 05 | 8106542 | Трубка | 2 |
| 07 | 4647565 | Шланг | 3 |
| 09 | 4622792 | Шланг | 3 |
| 11 | 4189858 | Хомут трубки | 14 |
| 12 | J271250 | Болт с шайбой | 14 |
| 12A | J901250 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 14 | 4190124 | Хомут трубки | 2 |
| 15 | J271245 | Болт с шайбой | 2 |
| 15A | J901245 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX230 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
