Нижняя защита — HITACHI ZX230

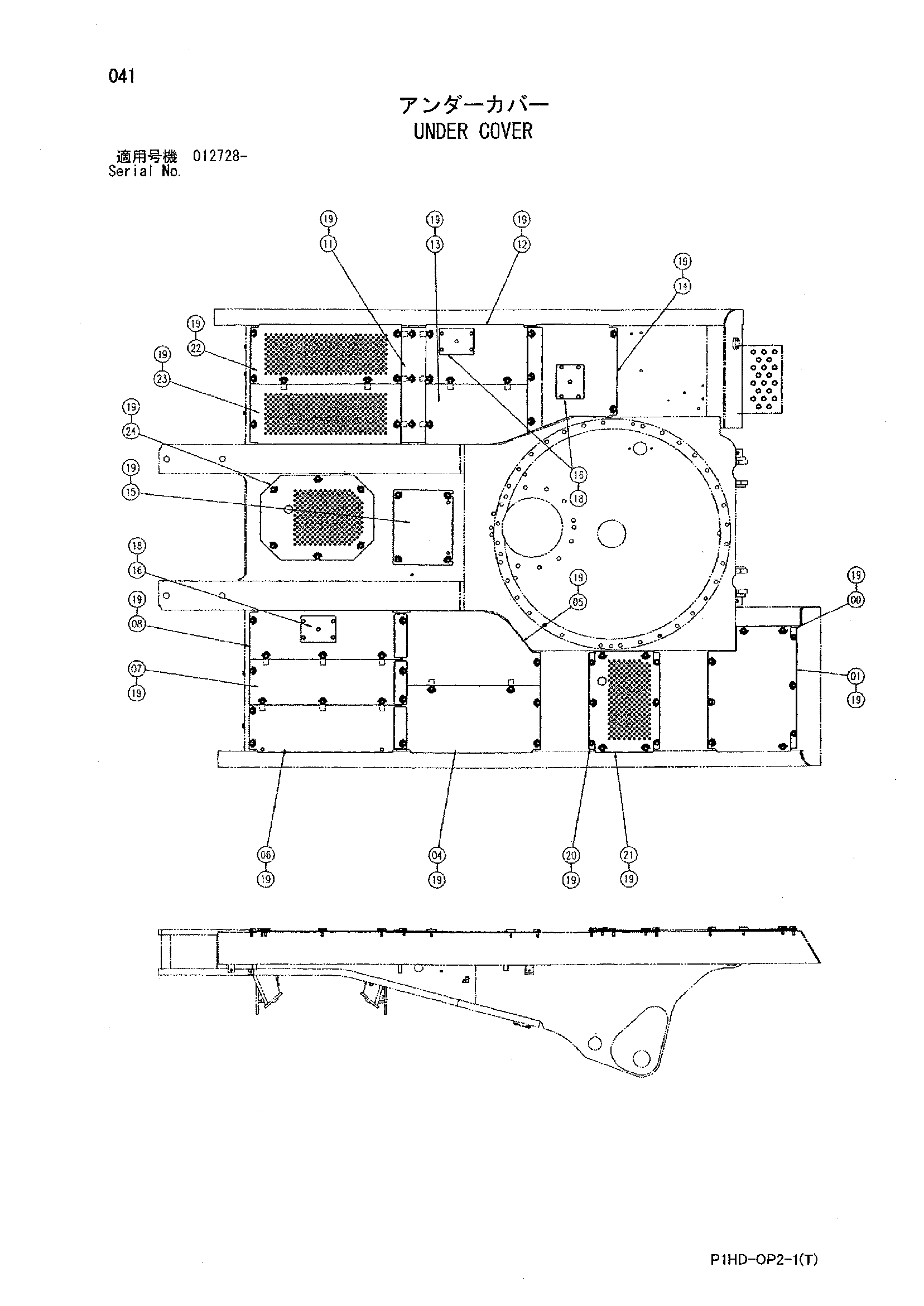

Заводская схема «Нижняя защита» для HITACHI ZX230. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8091159 | Крышка | 1 |
| 01 | 8091160 | Крышка | 1 |
| 04 | 8091201 | Крышка | 1 |
| 05 | 8091202 | Крышка | 1 |
| 06 | 8091203 | Крышка | 1 |
| 07 | 8091204 | Крышка | 1 |
| 08 | 8091206 | Крышка | 1 |
| 11 | 8091209 | Кронштейн | 1 |
| 12 | 8091210 | Крышка | 1 |
| 13 | 8091211 | Крышка | 1 |
| 14 | 8091212 | Крышка | 1 |
| 15 | 8091213 | Крышка | 1 |
| 16 | 4488725 | Крышка | 3 |
| 18 | J271025 | Болт с шайбой | 12 |
| 18A | J901025 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | J281040 | Болт с шайбой | 69 |
| 19A | J901040 | Болт | 1 |
| 19B | 4486055 | Шайба | 1 |
| 20 | 8091308 | Крышка | 1 |
| 21 | 8091309 | Крышка | 1 |
| 22 | 8091311 | Крышка | 1 |
| 23 | 8091312 | Крышка | 1 |
| 24 | 8091313 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX230 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
