Стрела — HITACHI ZX230

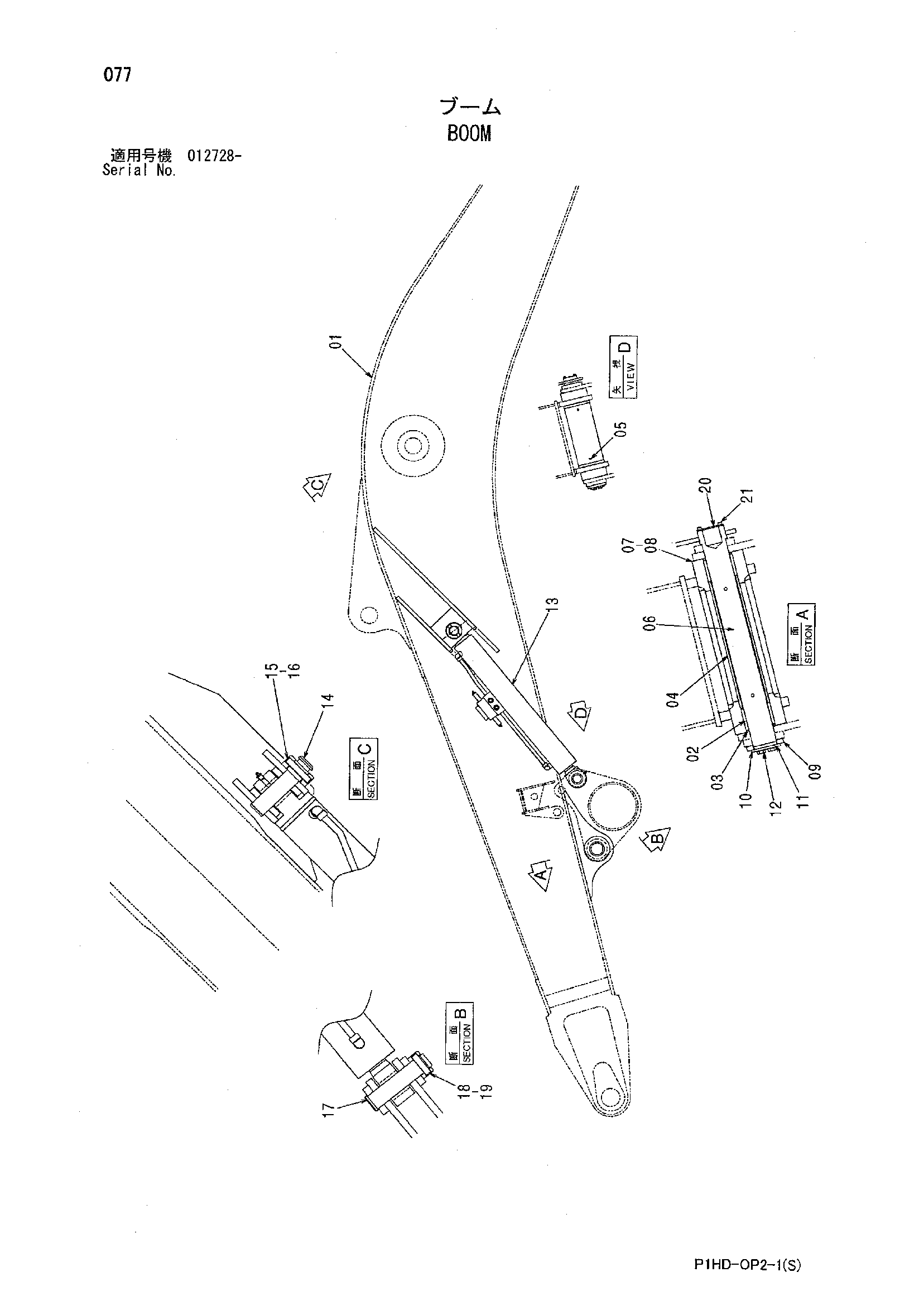

Заводская схема «Стрела» для HITACHI ZX230. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | TH10459 | Стрела | 1 |
| 02 | 4424953 | Втулка | 2 |
| 03 | 4065687 | Пылезащитное уплотнение | 2 |
| 04 | TH43565 | Проставка | 1 |
| 05 | J75481 | Пресс-маслёнка | 2 |
| 06 | TH32293 | Палец | 1 |
| 07 | TH43567 | Регулировочная шайба | 2 |
| 08 | TH43568 | Регулировочная шайба | 2 |
| 09 | TH43581 | Проставка | 1 |
| 10 | Z492067 | Фиксатор | 1 |
| 11 | Z442687 | Стопорная пластина | 1 |
| 12 | J901220 | Болт | 2 |
| 13 | TH34843 | Гидроцилиндр | 1 |
| 14 | TH32294 | Палец | 1 |
| 15 | 4065688 | Кольцо | 1 |
| 16 | 4065689 | Палец | 1 |
| 17 | TH32295 | Палец | 1 |
| 18 | 4141000 | Кольцо | 1 |
| 19 | 4141001 | Палец | 1 |
| 20 | TH47562 | Колпачок | 1 |
| 21 | M340614 | Болт с внутренним шестигранником | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX230 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
