Поворот трубопроводы (рукоять) — HITACHI ZX230

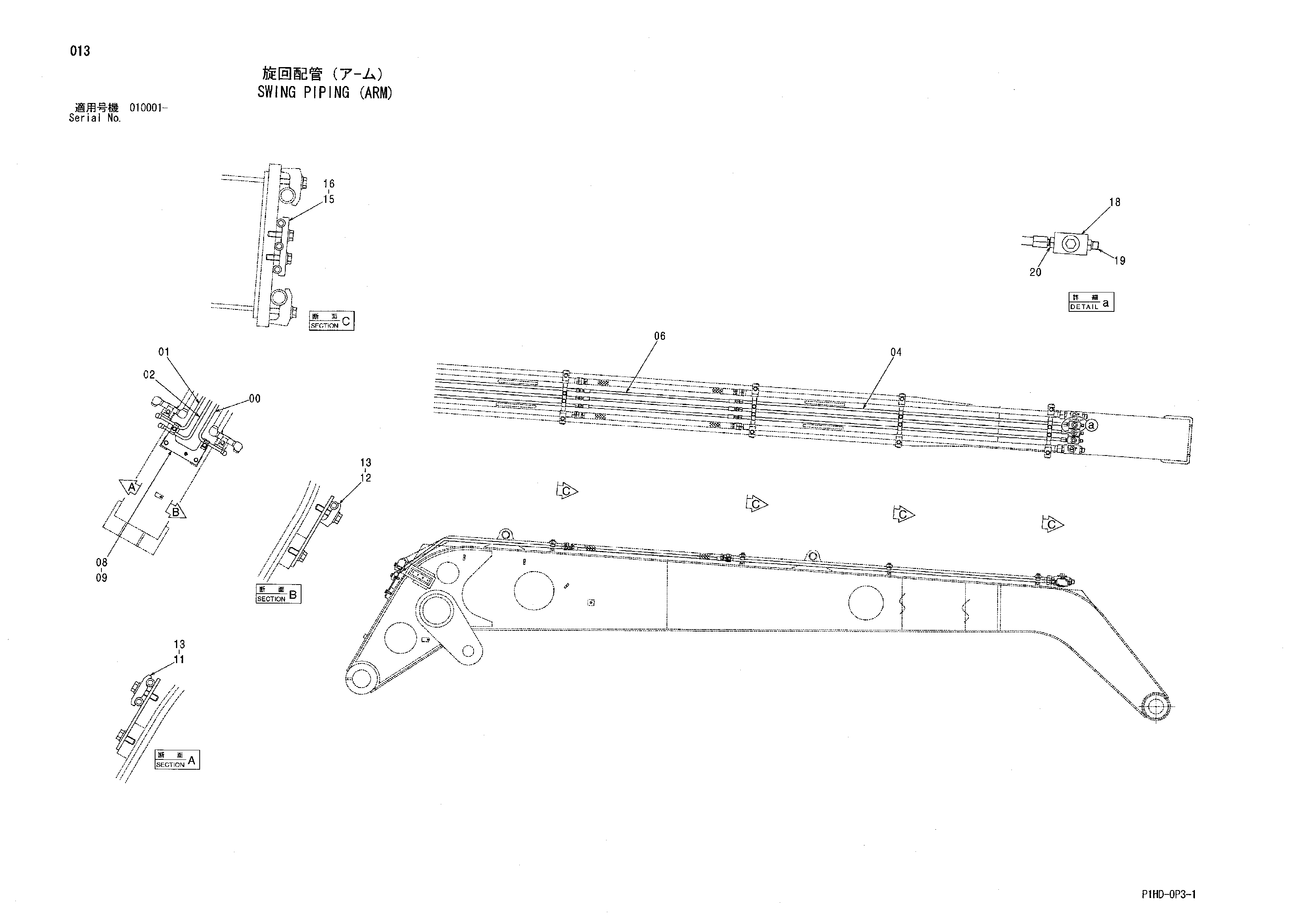

Заводская схема «Поворот трубопроводы (рукоять)» для HITACHI ZX230. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9766751 | Трубка | 1 |
| 01 | 9766752 | Трубка | 1 |
| 02 | 9766753 | Трубка | 1 |
| 04 | 9766754 | Трубка | 3 |
| 06 | 4647565 | Шланг | 3 |
| 08 | 9765684 | Кронштейн | 1 |
| 09 | J271230 | Болт с шайбой | 2 |
| 09A | J901230 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 11 | 4189858 | Хомут трубки | 1 |
| 12 | 4190124 | Хомут трубки | 1 |
| 13 | J271250 | Болт с шайбой | 2 |
| 13A | J901250 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 15 | 4633602 | Хомут трубки | 4 |
| 16 | J271245 | Болт с шайбой | 8 |
| 16A | J901245 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 18 | 4211313 | Запорный клапан | 3 |
| 19 | 4042031 | Адаптер | 3 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4229648 | Адаптер | 3 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX230 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
