Высокий давление трубопроводы — HITACHI ZX230

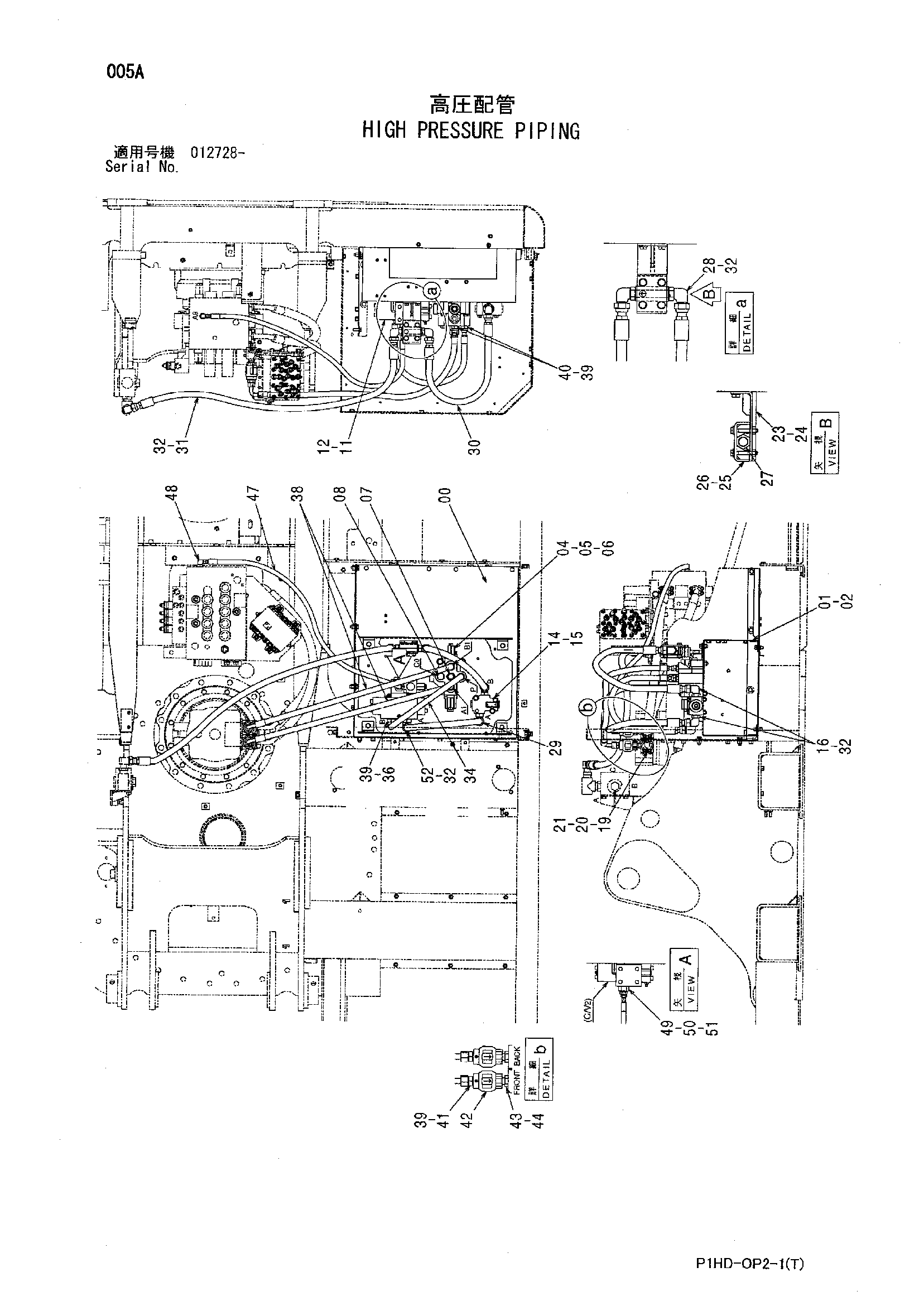

Заводская схема «Высокий давление трубопроводы» для HITACHI ZX230. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7050703 | Крышка | 1 |
| 01 | 8105071 | Базовый | 1 |
| 02 | J271030 | Болт с шайбой | 4 |
| 02A | J901030 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 04 | 4401481 | Гидрораспределитель | 1 |
| 05 | J901280 | Болт | 3 |
| 06 | A590112 | Плоская шайба | 3 |
| 07 | 4092534 | Пробка | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4174541 | Пробка | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4488857 | Клапан дивидер | 1 |
| 12 | J780865 | Болт с внутренним шестигранником | 3 |
| 14 | 4629744 | Запорный клапан | 1 |
| 15 | J271080 | Болт с шайбой | 2 |
| 15A | J901080 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | A853366 | Угловой штуцер | 2 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
| 19 | 4448257 | Фланец | 2 |
| 20 | 4506429 | Уплотнительное кольцо | 2 |
| 21 | J781070 | Болт с внутренним шестигранником | 8 |
| 23 | 8105070 | Кронштейн | 1 |
| 24 | J271030 | Болт с шайбой | 2 |
| 24A | J901030 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 25 | 9751593 | Кронштейн | 1 |
| 26 | J271065 | Болт с шайбой | 4 |
| 26A | J901065 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 27 | 4393295 | Обратный клапан | 1 |
| 28 | A853366 | Угловой штуцер | 2 |
| 28A | 4506424 | Уплотнительное кольцо | 1 |
| 29 | 4286268 | Шланг | 1 |
| 30 | 4250060 | Шланг | 1 |
| 31 | 4250077 | Шланг | 1 |
| 32 | 4187308 | Уплотнительное кольцо | 6 |
| 34 | 4285799 | Шланг | 1 |
| 36 | A853364 | Угловой штуцер | 1 |
| 36A | 4506424 | Уплотнительное кольцо | 1 |
| 38 | 4488925 | Шланг | 2 |
| 39 | 4138938 | Уплотнительное кольцо | 6 |
| 40 | A853144 | Адаптер | 3 |
| 40A | 4506418 | Уплотнительное кольцо | 1 |
| 41 | 4210942 | Адаптер | 2 |
| 42 | 4146466 | Клапан словретур | 2 |
| 43 | 4224850 | Адаптер | 2 |
| 44 | 4506418 | Уплотнительное кольцо | 2 |
| 47 | 4383513 | Шланг | 1 |
| 48 | A852333 | Угловой штуцер | 1 |
| 48A | 4509180 | Уплотнительное кольцо | 1 |
| 49 | 4132049 | Переходник | 1 |
| 49A | 4506429 | Уплотнительное кольцо | 1 |
| 50 | 94-1609 | Втулка | 1 |
| 51 | 4154652 | Адаптер | 1 |
| 52 | A853386 | Угловой штуцер | 1 |
| 52A | 4506429 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX230 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
