Стрела трубопроводы — HITACHI ZX230

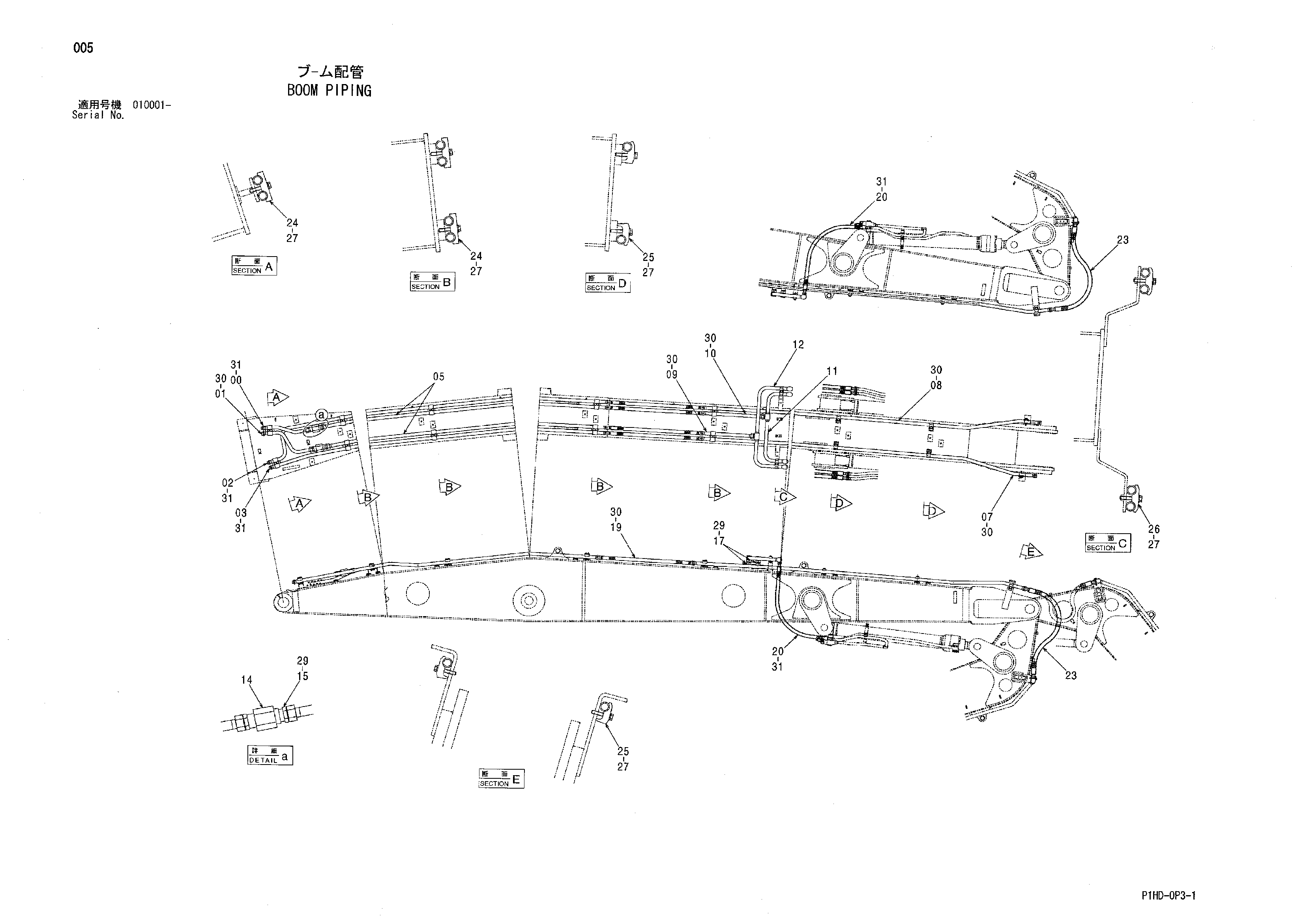

Заводская схема «Стрела трубопроводы» для HITACHI ZX230. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9766733 | Трубка | 1 |
| 01 | 9766734 | Трубка | 1 |
| 02 | 8106503 | Трубка | 1 |
| 03 | 8106504 | Трубка | 1 |
| 05 | 8106505 | Трубка | 2 |
| 07 | 8106506 | Трубка | 1 |
| 08 | 8106507 | Трубка | 1 |
| 09 | 9766735 | Трубка | 1 |
| 10 | 9766736 | Трубка | 1 |
| 11 | 9766737 | Трубка | 1 |
| 12 | 9766738 | Трубка | 1 |
| 14 | 9075046 | Клапан | 2 |
| 15 | 4207425 | Адаптер | 4 |
| 15A | 4506429 | Уплотнительное кольцо | 1 |
| 17 | 4208474 | Угловой штуцер | 2 |
| 17A | 4506429 | Уплотнительное кольцо | 1 |
| 19 | 4286851 | Шланг | 4 |
| 20 | 4466584 | Шланг | 4 |
| 22 | 4444967 | Шланг | 2 |
| 23 | 4307346 | Шланг | 2 |
| 24 | 4612395 | Хомут трубки | 10 |
| 25 | 4190127 | Хомут трубки | 6 |
| 26 | 4189860 | Хомут трубки | 2 |
| 27 | J271270 | Болт с шайбой | 28 |
| 27A | J901270 | Болт | 1 |
| 27B | J222012 | Шайба | 1 |
| 29 | 4187329 | Уплотнительное кольцо | 6 |
| 30 | 4187328 | Уплотнительное кольцо | 13 |
| 31 | 4187308 | Уплотнительное кольцо | 11 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX230 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
