Механизм поворота — HITACHI ZX230

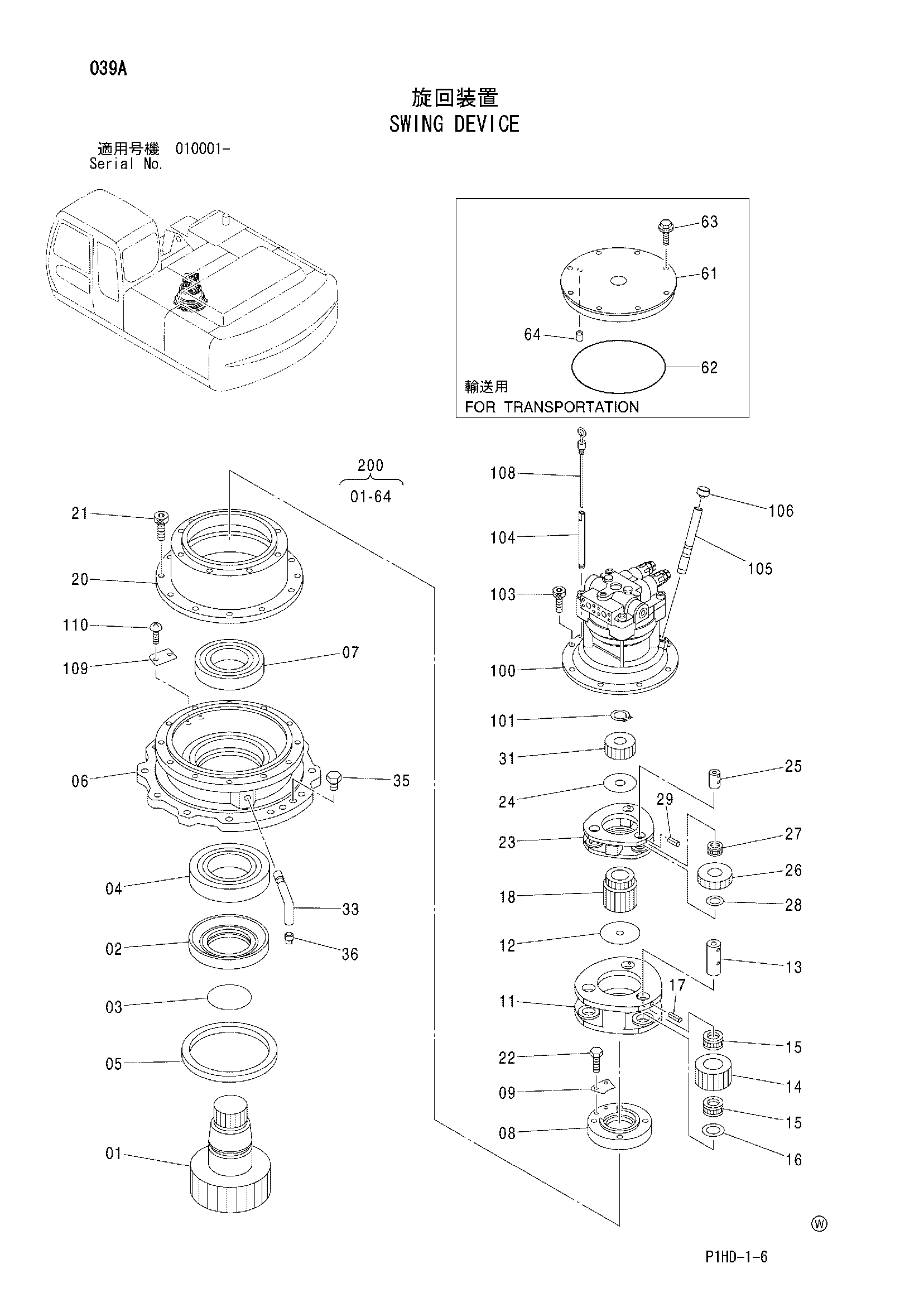

Заводская схема «Механизм поворота» для HITACHI ZX230. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 2043409 | Вал проп. | 1 |
| 02 | 3085038 | Втулка | 1 |
| 03 | A811130 | Уплотнительное кольцо | 1 |
| 04 | 4417903 | Роликовый подшипник | 1 |
| 05 | 4417906 | Масляное уплотнение | 1 |
| 06 | 1026916 | Корпус | 1 |
| 07 | 4417904 | Роликовый подшипник | 1 |
| 08 | 3085037 | Гайка | 1 |
| 09 | 4415042 | Стопорная пластина | 1 |
| 11 | 1026826 | Водило | 1 |
| 12 | 4194454 | Упорная пластина | 1 |
| 13 | 4336925 замена: 4488904 | Палец | 3 |
| 13 | 4488904 | Палец | 3 |
| 14 | 3084655 | Планетарная шестерня | 3 |
| 15 | 4427630 замена: 4461644 | Игольчатый подшипник | 6 |
| 15 | 4461644 замена: 4631475 | Игольчатый подшипник | 6 |
| 15 | 4631475 | Игольчатый подшипник | 6 |
| 16 | 4336929 | Упорная пластина | 3 |
| 17 | 4027427 | Пружинный штифт | 3 |
| 18 | 3084656 | Солнечная шестерня | 1 |
| 20 | 1026808 | Коронная шестерня | 1 |
| 21 | M341840 | Болт с внутренним шестигранником | 12 |
| 22 | J901016 | Болт | 2 |
| 23 | 1026812 | Водило | 1 |
| 24 | 4187590 | Упорная пластина | 1 |
| 25 | 4341941 | Палец | 3 |
| 26 | 3084652 | Планетарная шестерня | 3 |
| 27 | 4354748 | Игольчатый подшипник | 3 |
| 28 | 4347635 | Упорная пластина | 3 |
| 29 | 4144018 | Пружинный штифт | 3 |
| 31 | 3084649 | Солнечная шестерня | 1 |
| 33 | 3088126 | Трубка | 1 |
| 35 | 4445354 | Пробка | 2 |
| 36 | 94-2012 | Пробка | 1 |
| 61 | 8053415 | Крышка | 1 |
| 62 | 4252835 | Уплотнительное кольцо | 1 |
| 63 | J011250 | Болт с шайбой | 8 |
| 63 | J271250 замена: J901250 | Болт с шайбой | 8 |
| 64 | 94-2011 | Пробка | 1 |
| 100 | 4423851 | Гидромотор | 1 |
| 101 | 991342 | Стопорное кольцо | 1 |
| 103 | M341228 замена: M341230 | Болт с внутренним шестигранником | 8 |
| 103 | M341230 | Болт с внутренним шестигранником | 8 |
| 104 | 4264452 | Трубка | 1 |
| 105 | 4332658 | Трубка | 1 |
| 106 | 4343365 | Колпачок | 1 |
| 108 | 3074223 | Указатель уровня | 1 |
| 109 | 3053093 | Информационная табличка | 1 |
| 110 | M492564 | Приводной винт | 2 |
| 200 | 9204193 | Поворот устройство | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX230 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
