Топливоподкачивающий насос — HITACHI ZX230

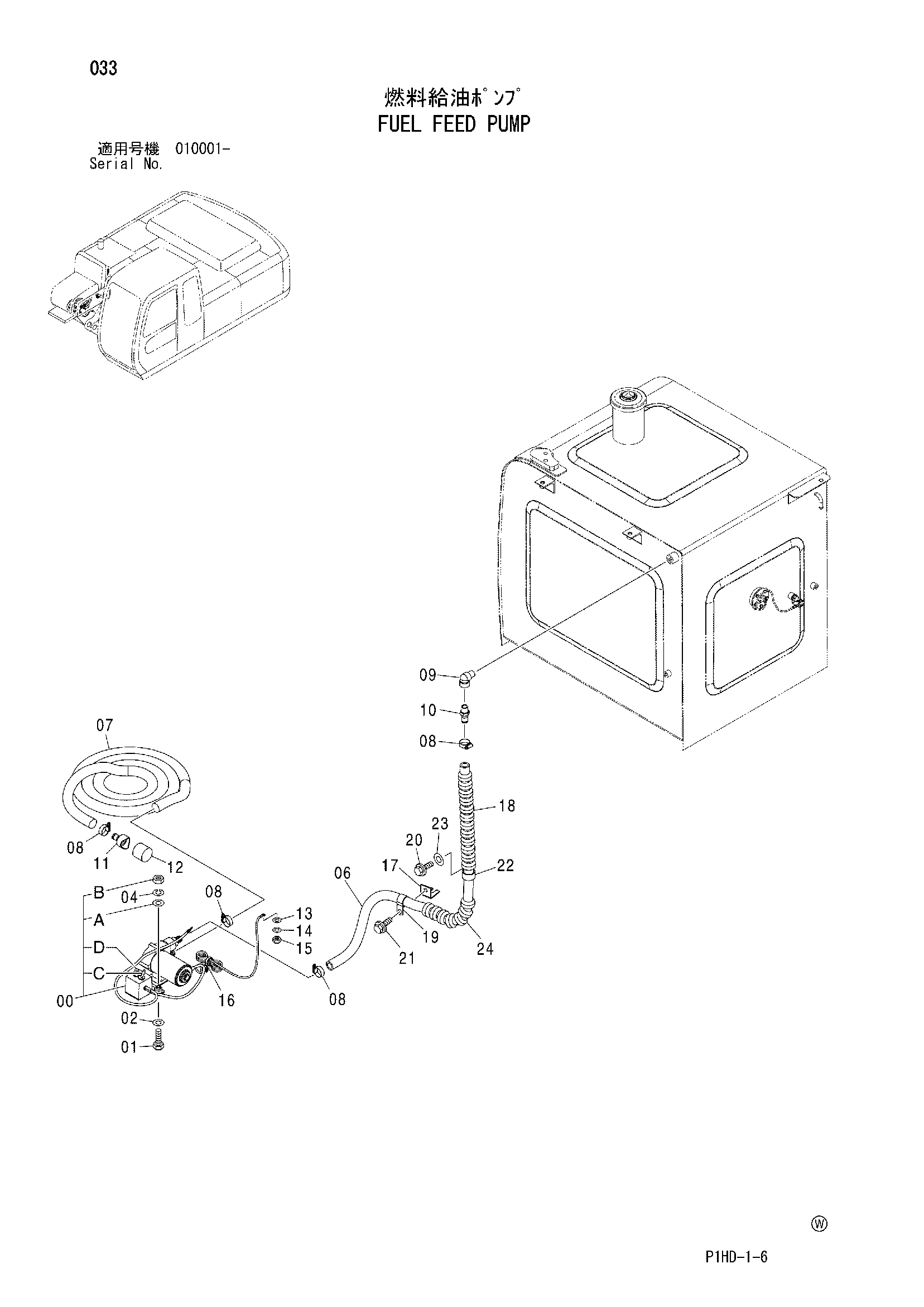

Заводская схема «Топливоподкачивающий насос» для HITACHI ZX230. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4291162 | Насос | 1 |
| 00A | 4142952 | Шайба | 3 |
| 00B | M500807 | Гайка | 3 |
| 00C | 4611622 | Выключатель | 1 |
| 00D | 4611623 | Предохранитель | 1 |
| 01 | J900835 | Болт | 3 |
| 02 | A590108 | Плоская шайба | 3 |
| 04 | A590908 | Пружинная шайба | 3 |
| 06 | 4271109 замена: 4420565 | Шланг | 1 |
| 06 | 4420565 | Шланг | 1 |
| 07 | 4051160 | Топливный шланг | 1 |
| 08 | 4504367 | Хомут шланга | 4 |
| 09 | 94-0632 | Угловой штуцер | 1 |
| 10 | 4004589 | Соединение | 1 |
| 11 | 4103527 | Сетчатый фильтр | 1 |
| 12 | 4507650 | Сетчатый фильтр | 1 |
| 13 | A590106 | Плоская шайба | 1 |
| 14 | A590906 | Пружинная шайба | 1 |
| 15 | M500605 | Гайка | 1 |
| 16 | 4259220 | Зажим | 1 |
| 17 | 9753855 | Кронштейн | 1 |
| 18 | 4327294 | Защитный кожух | 1 |
| 19 | 4192035 | Зажим | 1 |
| 20 | J011016 | Болт с шайбой | 1 |
| 20 | J271016 замена: J901016 | Болт с шайбой | 1 |
| 21 | J011020 | Болт с шайбой | 1 |
| 21 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 22 | 4190264 | Зажим | 1 |
| 23 | A590110 | Плоская шайба | 1 |
| 24 | 4327294 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX230 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
