Вспомогательный передний (L-2) — HITACHI ZX230

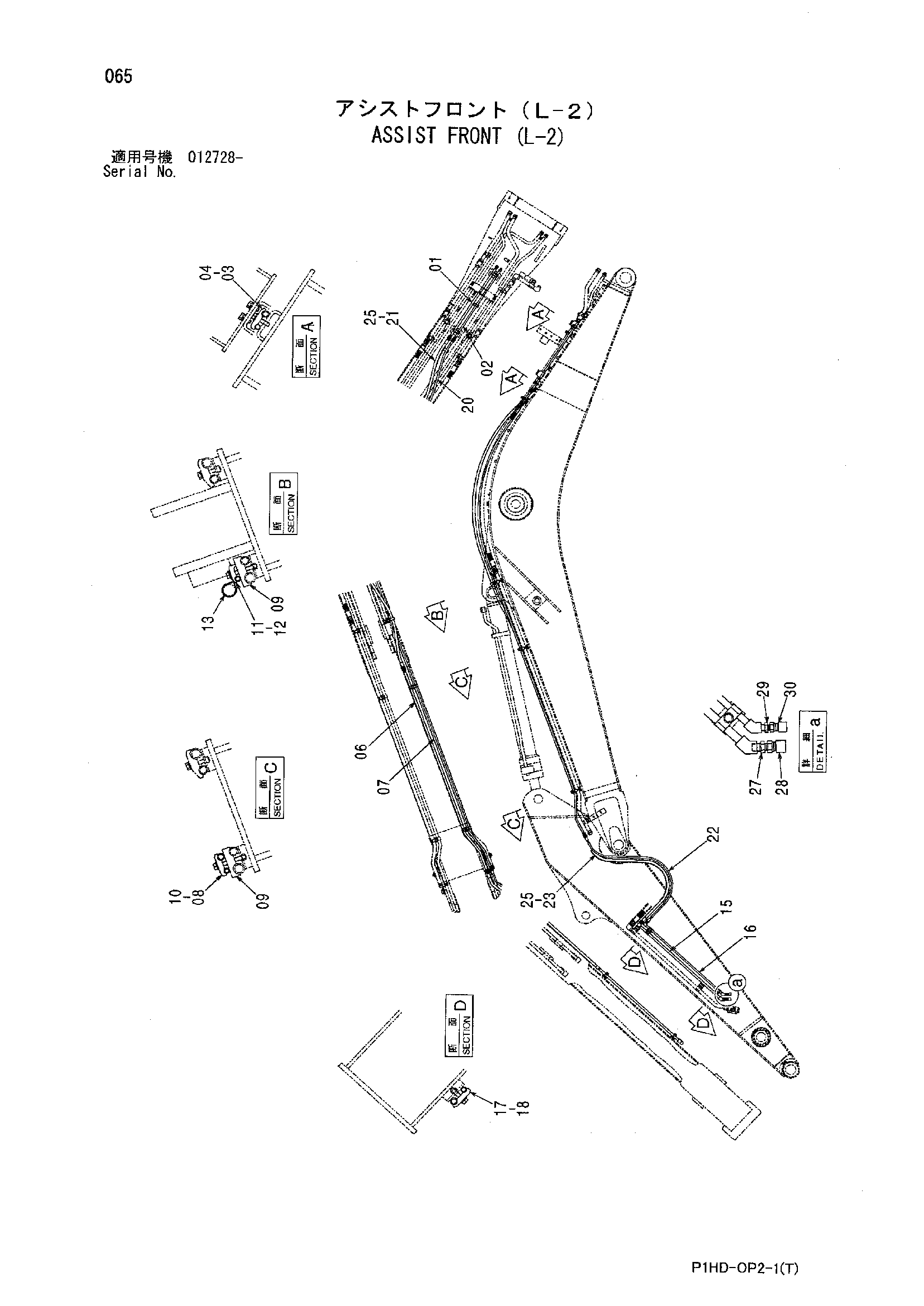

Заводская схема «Вспомогательный передний (L-2)» для HITACHI ZX230. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9766089 | Трубка | 1 |
| 02 | 9754525 | Трубка | 1 |
| 03 | 4202559 | Хомут трубки | 2 |
| 04 | J271250 | Болт с шайбой | 2 |
| 04A | J901250 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 06 | 8104956 | Трубка | 1 |
| 07 | 9763904 | Трубка | 1 |
| 08 | 4202559 | Хомут трубки | 2 |
| 09 | 4433639 | Хомут трубки | 3 |
| 10 | J271295 | Болт с шайбой | 2 |
| 10A | J901295 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | 4190124 | Хомут трубки | 1 |
| 12 | J271290 | Болт с шайбой | 1 |
| 12A | J901290 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | 4190291 | Зажим | 1 |
| 15 | 8095590 | Трубка | 1 |
| 16 | 8078282 | Трубка | 1 |
| 17 | 4202559 | Хомут трубки | 2 |
| 18 | J271255 | Болт с шайбой | 2 |
| 18A | J901255 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 20 | 4489426 | Шланг | 1 |
| 21 | 4658996 | Шланг | 1 |
| 22 | 4489417 | Шланг | 1 |
| 23 | 4489422 | Шланг | 1 |
| 25 | 4138938 | Уплотнительное кольцо | 4 |
| 27 | 4221287 | Адаптер | 1 |
| 28 | 4223519 | Пробка унион | 1 |
| 29 | 4154652 | Адаптер | 1 |
| 30 | 4223518 | Пробка унион | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX230 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
