Крышка (2) — HITACHI ZX22U-2

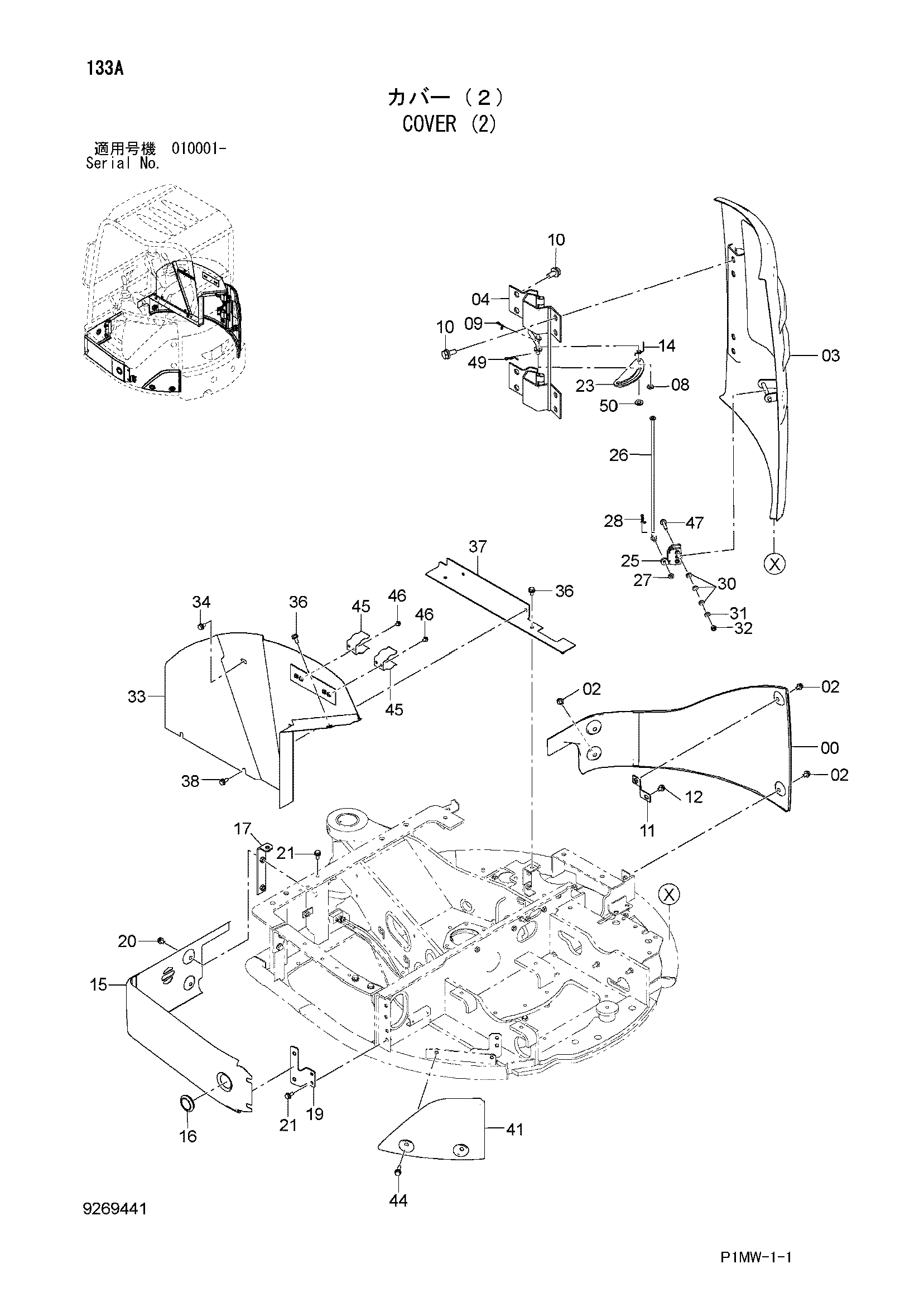

Заводская схема «Крышка (2)» для HITACHI ZX22U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6025005 | Крышка | 1 |
| 02 | J271020 | Болт с шайбой | 4 |
| 02A | J901020 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | 6025110 | Крышка | 1 |
| 04 | 7053738 | Петля | 1 |
| 08 | J222006 | Шайба | 1 |
| 09 | 4365839 | Стопорный палец | 1 |
| 10 | J271025 | Болт с шайбой | 8 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | 9767991 | Кронштейн | 1 |
| 12 | J271020 | Болт с шайбой | 1 |
| 12A | J901020 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 14 | 4676512 | Пружина | 1 |
| 15 | 7051496 | Крышка | 1 |
| 16 | 4665442 | Резиновая втулка | 1 |
| 17 | 9768432 | Кронштейн | 1 |
| 19 | 9765217 | Кронштейн | 1 |
| 20 | J271020 | Болт с шайбой | 2 |
| 20A | J901020 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 21 | J271025 | Болт с шайбой | 3 |
| 21A | J901025 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 23 | 4679336 | Пластина | 1 |
| 25 | 4660981 | Замок | 1 |
| 26 | 9766814 | Рычаг | 1 |
| 27 | A590106 | Плоская шайба | 1 |
| 28 | 4365839 | Стопорный палец | 1 |
| 30 | A590106 | Плоская шайба | 6 |
| 31 | A590906 | Пружинная шайба | 2 |
| 32 | M500605 | Гайка | 2 |
| 33 | 6025662 | Крышка | 1 |
| 34 | J271020 | Болт с шайбой | 1 |
| 34A | J901020 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 36 | J271025 | Болт с шайбой | 3 |
| 36A | J901025 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 37 | 8107373 | Кронштейн | 1 |
| 38 | J271020 | Болт с шайбой | 2 |
| 38A | J901020 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 41 | 7050774 | Крышка | 1 |
| 44 | J271045 | Болт с шайбой | 2 |
| 44A | J901045 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
| 45 | 4307285 | Зажим | 2 |
| 46 | J260816 | Болт с шайбой | 4 |
| 46A | J900816 | Болт | 1 |
| 46B | A590108 | Плоская шайба | 1 |
| 47 | J260635 | Болт с шайбой | 2 |
| 47A | J900635 | Болт | 1 |
| 47B | A590106 | Плоская шайба | 1 |
| 49 | 4402852 | Стопорный палец | 1 |
| 50 | J222008 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX22U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
