Пилотные гидролинии (1-1) — HITACHI ZX22U-2

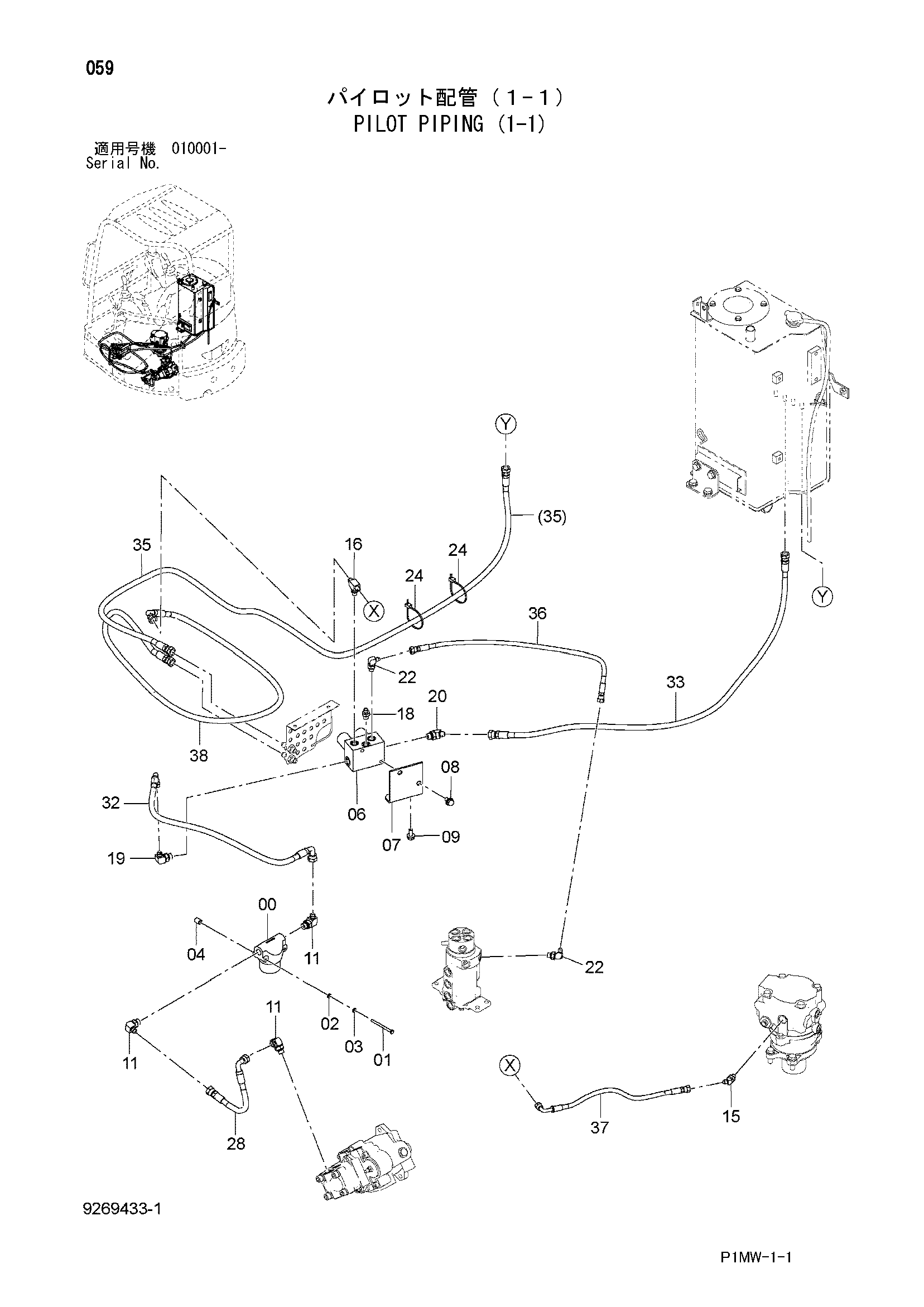

Заводская схема «Пилотные гидролинии (1-1)» для HITACHI ZX22U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4457683 | Масляный фильтр | 1 |
| 00A | 4294130 | Фильтрующий элемент | 1 |
| 00B | 4294129 | Фильтрующий элемент | 1 |
| 00C | 4294161 | Уплотнительное кольцо | 1 |
| 01 | J900680 | Болт | 2 |
| 02 | A590106 | Плоская шайба | 2 |
| 03 | A590906 | Пружинная шайба | 2 |
| 04 | 4277425 | Проставка | 2 |
| 06 | 4607613 | Электромагнитный клапан | 1 |
| 07 | 9760775 | Кронштейн | 1 |
| 08 | J271020 | Болт с шайбой | 2 |
| 08A | J901020 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | J271025 | Болт с шайбой | 2 |
| 09A | J901025 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 11 | A852333 | Угловой штуцер | 3 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | A852222 | Угловой штуцер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4226388 | Тройник | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 18 | A852122 | Адаптер | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | A852333 | Угловой штуцер | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | A852233 | Угловой штуцер | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | A852322 | Угловой штуцер | 2 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4055312 | Ленточный зажим | 2 |
| 28 | 4627055 | Шланг | 1 |
| 32 | 4670089 | Шланг | 1 |
| 33 | 4670090 | Шланг | 1 |
| 35 | 4670092 | Шланг | 1 |
| 36 | 4670093 | Шланг | 1 |
| 37 | 4670094 | Шланг | 1 |
| 38 | 4670095 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX22U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
