Дополнительный трубопроводы (1.3m рукоять)[джапан] — HITACHI ZX22U-2
Заводская схема «Дополнительный трубопроводы (1.3m рукоять)[джапан]» для HITACHI ZX22U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

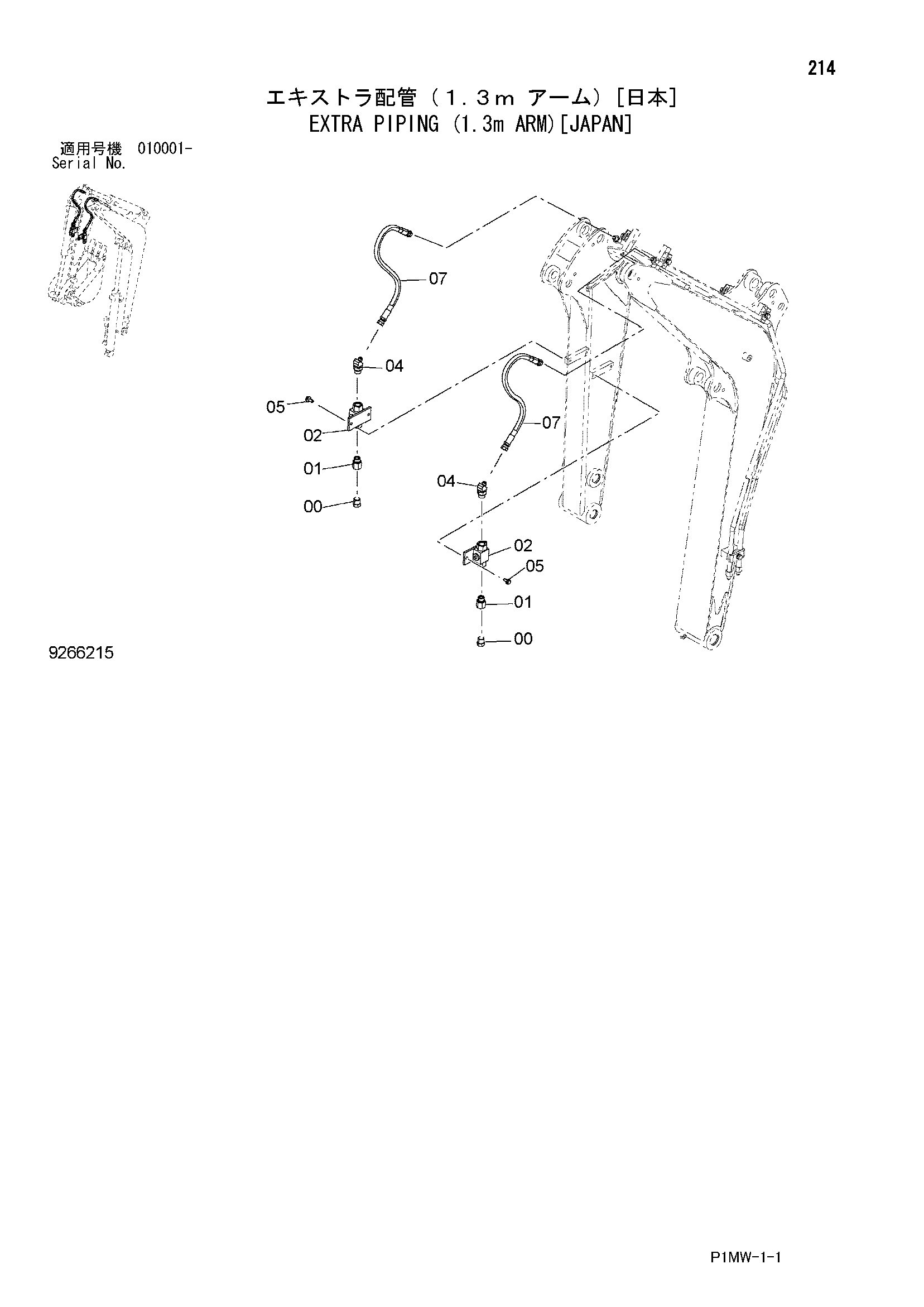

![Схема Дополнительный трубопроводы (1.3m рукоять)[джапан] HITACHI ZX22U-2](/catalog-drawings/65/65491710-cd50-4789-af8f-de61789d976f.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9763403 | Трубка | 2 |
| 02 | 4138227 | Хомут трубки | 2 |
| 04 | J901040 | Болт | 2 |
| 05 | A590910 | Пружинная шайба | 2 |
| 06 | A590110 | Плоская шайба | 2 |
| 08 | 4294858 | Пробка | 2 |
| 09 | 4293263 | Угловой штуцер | 2 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4631880 | Запорный клапан | 2 |
| 11 | 4276850 | Адаптер | 2 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | A852143 | Адаптер | 2 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | J260820 | Болт с шайбой | 4 |
| 14A | J900820 | Болт | 1 |
| 14B | A590108 | Плоская шайба | 1 |
| 16 | 4661231 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX22U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
