Масляный радиатор трубопроводы (1) — HITACHI ZX22U-2

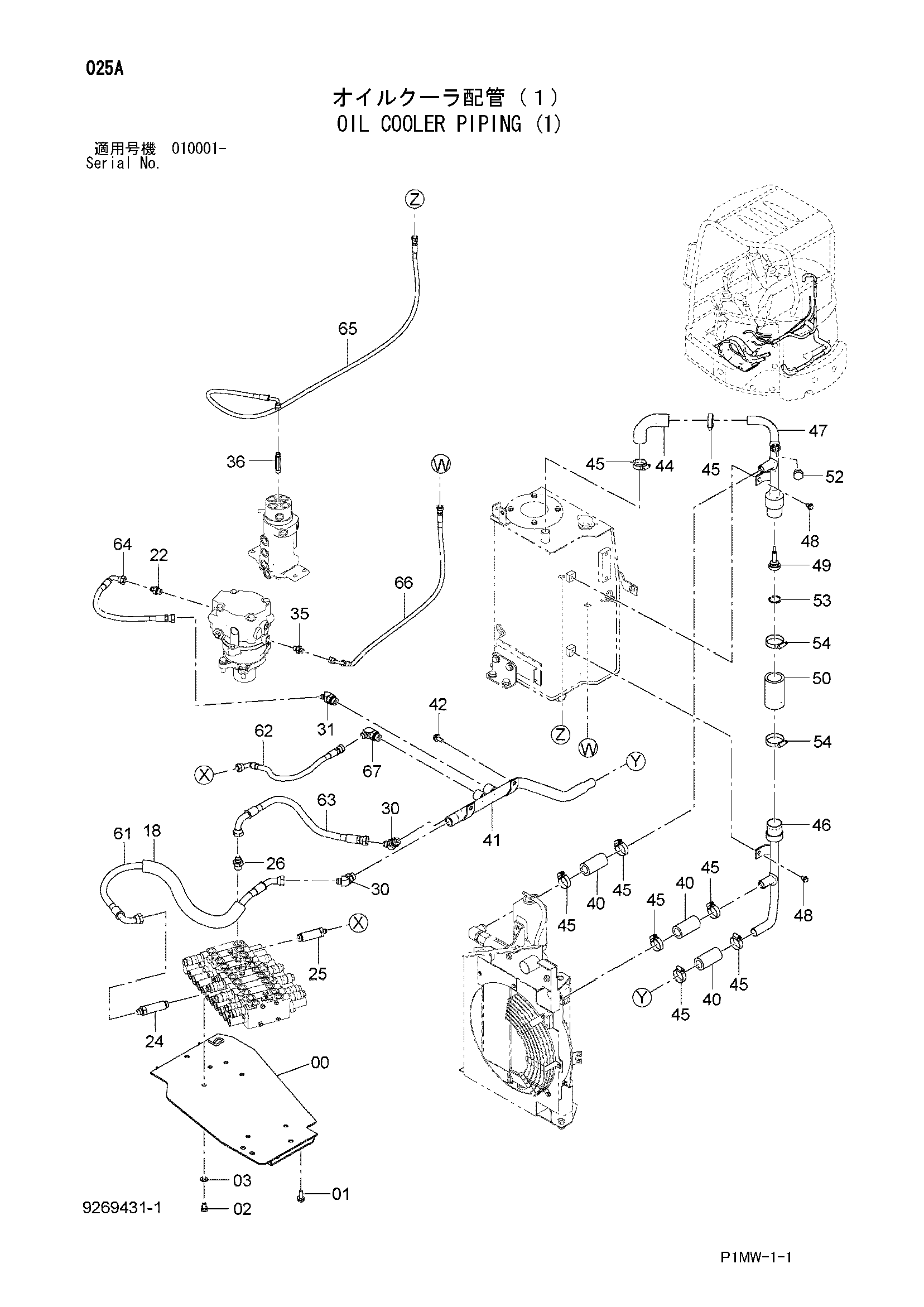

Заводская схема «Масляный радиатор трубопроводы (1)» для HITACHI ZX22U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8106949 | Кронштейн | 1 |
| 01 | J271030 | Болт с шайбой | 4 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 4623691 | Болт с шайбой | 4 |
| 03 | J222010 | Шайба | 4 |
| 18 | 4432868 | Трубка | 1 |
| 22 | A852133 | Адаптер | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4643440 | Адаптер | 1 |
| 25 | 4636871 | Адаптер | 1 |
| 26 | A852144 | Адаптер | 1 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
| 30 | A852244 | Угловой штуцер | 2 |
| 30A | 4506418 | Уплотнительное кольцо | 1 |
| 31 | A852243 | Угловой штуцер | 1 |
| 31A | 4506418 | Уплотнительное кольцо | 1 |
| 35 | A852122 | Адаптер | 1 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 4643243 | Адаптер | 1 |
| 40 | 4608514 | Резиновый шланг | 3 |
| 41 | 8106951 | Обратная трубка | 1 |
| 42 | J271025 | Болт с шайбой | 2 |
| 42A | J901025 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 44 | 4638769 | Резиновый шланг | 1 |
| 45 | 4505243 | Хомут шланга | 8 |
| 46 | 8106952 | Обратная трубка | 1 |
| 47 | 8106953 | Обратная трубка | 1 |
| 48 | J260816 | Болт с шайбой | 2 |
| 48A | J900816 | Болт | 1 |
| 48B | A590108 | Плоская шайба | 1 |
| 49 | 4255212 | Клапан | 1 |
| 50 | 4087298 | Резиновый шланг | 1 |
| 52 | 4174541 | Пробка | 1 |
| 52A | 4506418 | Уплотнительное кольцо | 1 |
| 53 | 446751 | Стопорное кольцо | 1 |
| 54 | 4504198 | Хомут шланга | 2 |
| 61 | 4670107 | Шланг | 1 |
| 62 | 4670108 | Шланг | 1 |
| 63 | 4670109 | Шланг | 1 |
| 64 | 4456838 | Шланг | 1 |
| 65 | 4670111 | Шланг | 1 |
| 66 | 4670112 | Шланг | 1 |
| 67 | A852343 | Угловой штуцер | 1 |
| 67A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX22U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
