Пилотные гидролинии (2) — HITACHI ZX22U-2

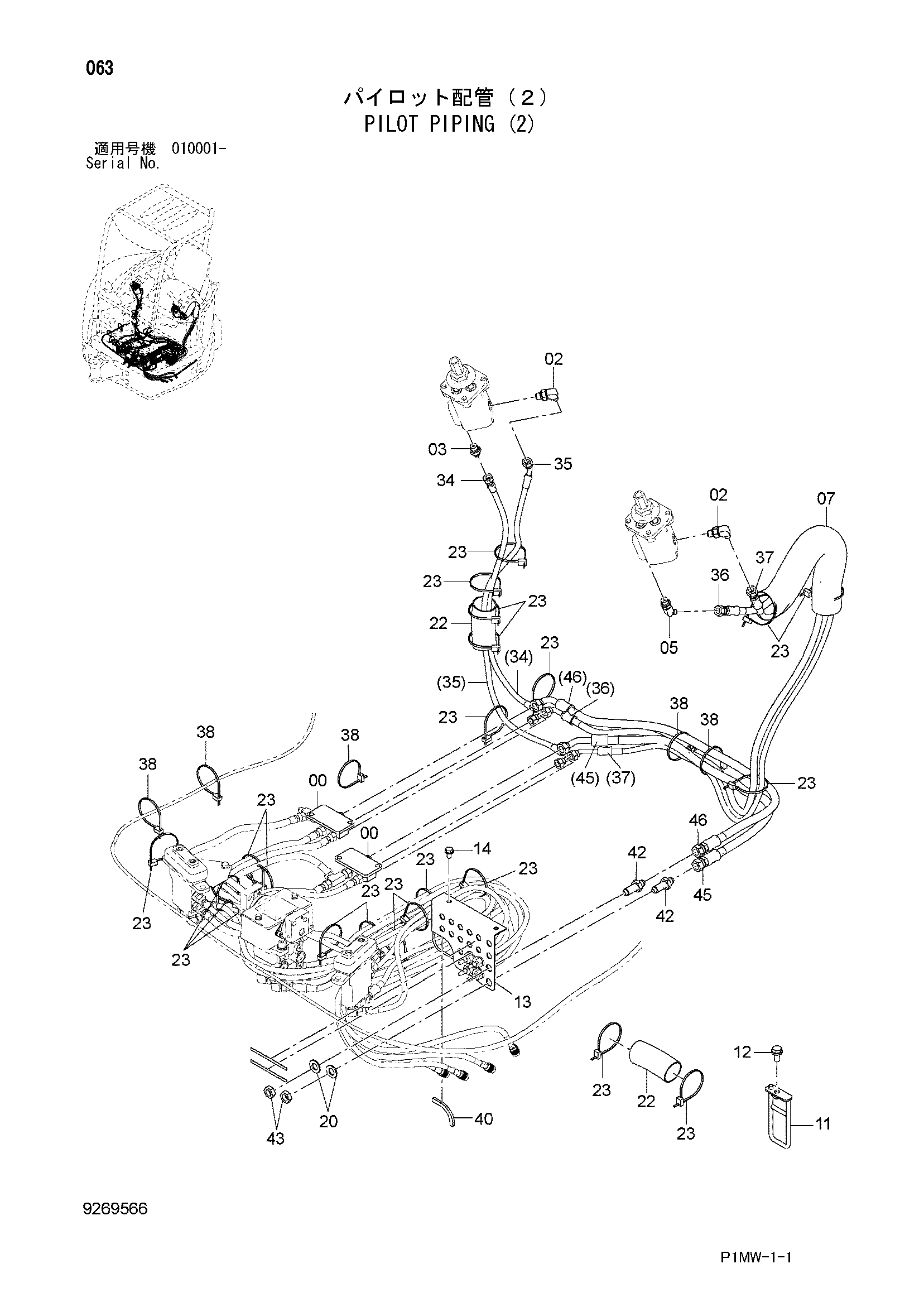

Заводская схема «Пилотные гидролинии (2)» для HITACHI ZX22U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4653684 | Коллектор | 2 |
| 02 | 4652861 | Фильтр | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | A852122 | Адаптер | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4636326 | Угловой штуцер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4475439 | Защитный кожух | 1 |
| 11 | 8093629 | Направляющая шланг | 1 |
| 12 | J271025 | Болт с шайбой | 1 |
| 12A | J901025 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | 8105009 | Кронштейн | 1 |
| 14 | J260816 | Болт с шайбой | 2 |
| 14A | J900816 | Болт | 1 |
| 14B | A590108 | Плоская шайба | 1 |
| 20 | A590114 | Плоская шайба | 2 |
| 22 | 4484505 | Сиденье резиновый | 2 |
| 23 | 4055312 | Ленточный зажим | 25 |
| 34 | 4653570 | Пластиковый шланг | 1 |
| 35 | 4653568 | Пластиковый шланг | 1 |
| 36 | 4653561 | Шланг | 1 |
| 37 | 4653560 | Шланг | 1 |
| 38 | 4323613 | Ленточный зажим | 5 |
| 40 | 4480638 | Резиновая прокладка | 1 |
| 42 | 4656269 | Адаптер | 2 |
| 43 | 4202531 | Гайка | 2 |
| 45 | 4657231 | Шланг | 1 |
| 46 | 4657232 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX22U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
