Отопитель (2) — HITACHI ZX22U-2

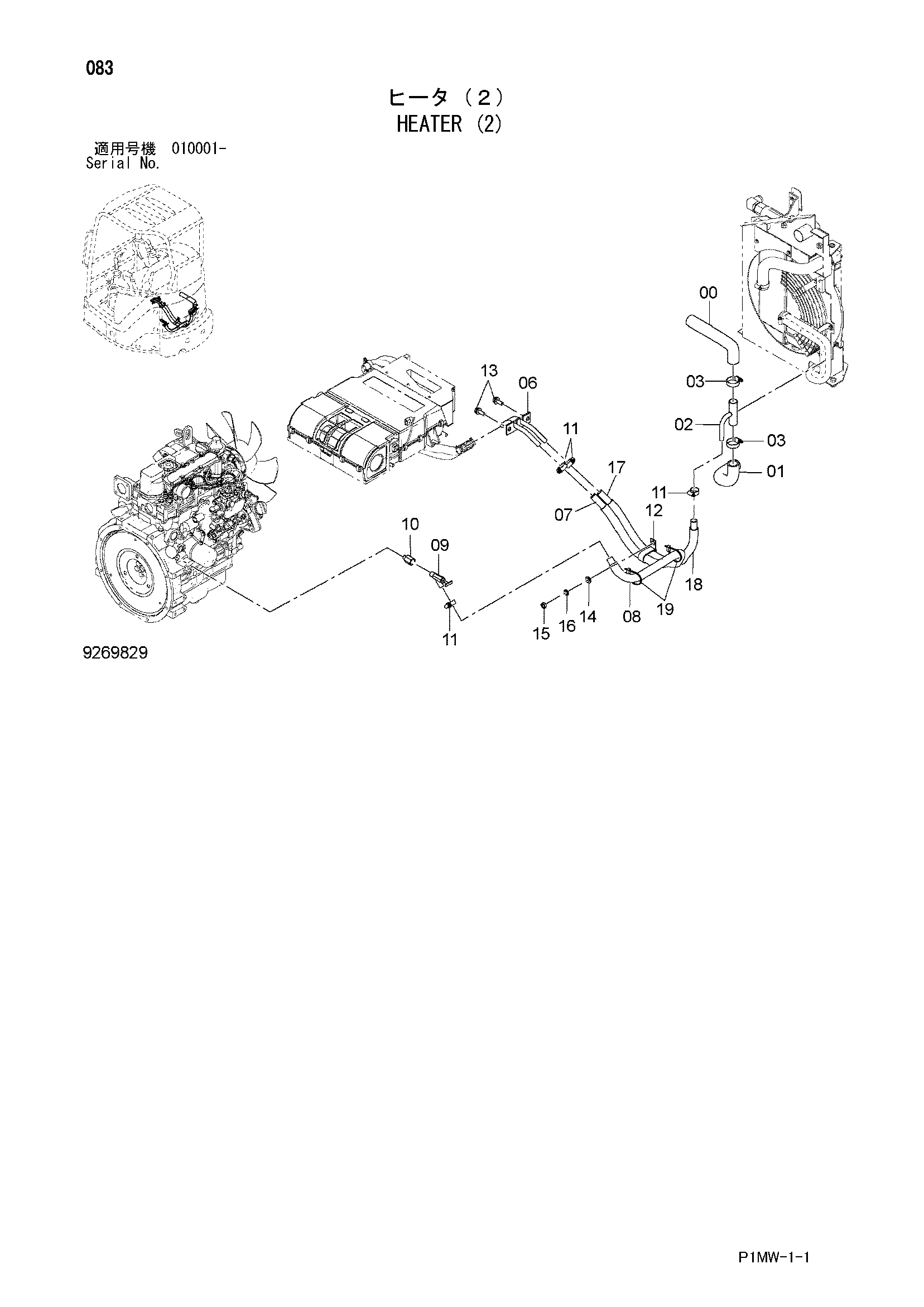

Заводская схема «Отопитель (2)» для HITACHI ZX22U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3108989 | Водяной шланг | 1 |
| 01 | 3108990 | Водяной шланг | 1 |
| 02 | 8107027 | Трубка | 1 |
| 03 | 4505243 | Хомут шланга | 2 |
| 06 | 8107028 | Трубка | 1 |
| 07 | 4470603 | Водяной шланг | 1 |
| 08 | 4353130 | Трубка | 1 |
| 09 | 4508050 | Кран | 1 |
| 10 | 4049583 | Переходник S | 1 |
| 11 | 4514699 | Хомут шланга | 4 |
| 12 | 4295017 | Зажим | 1 |
| 13 | J271030 | Болт с шайбой | 2 |
| 13A | J901030 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | A222010 | Шайба | 1 |
| 15 | J950010 | Гайка | 1 |
| 16 | J590910 | Пружинная шайба | 1 |
| 17 | 4399544 | Водяной шланг | 1 |
| 18 | 4399546 | Трубка корругатед | 1 |
| 19 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX22U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
