Поворотная колонна — HITACHI ZX22U-2

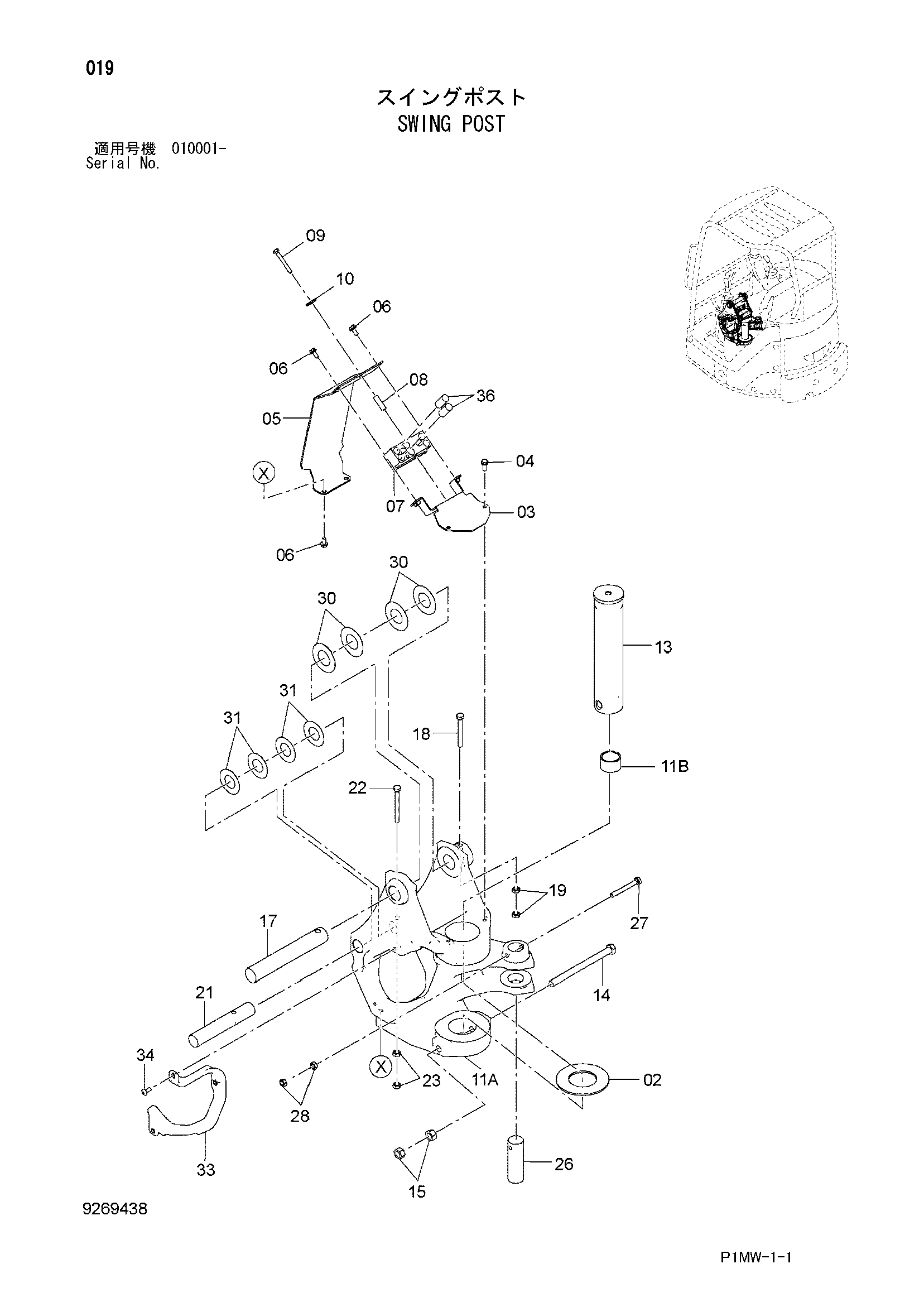

Заводская схема «Поворотная колонна» для HITACHI ZX22U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4416304 | Упорная пластина | 1 |
| 03 | 8107090 | Крышка | 1 |
| 04 | J260825 | Болт с шайбой | 2 |
| 04A | J900825 | Болт | 1 |
| 04B | A590108 | Плоская шайба | 1 |
| 05 | 3109026 | Крышка | 1 |
| 06 | J260820 | Болт с шайбой | 4 |
| 06A | J900820 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 07 | 4661434 | Резиновая прокладка | 1 |
| 08 | 4608738 | Втулка | 1 |
| 09 | J900865 | Болт | 1 |
| 10 | 4338215 | Шайба | 1 |
| 11 | 8110906 | Свингпост | 1 |
| 11A | 0005669 | Свингпост | 1 |
| 11B | 4643066 | Втулка | 1 |
| 13 | 4661436 | Палец | 1 |
| 14 | J901616 | Болт | 1 |
| 15 | J950016 | Гайка | 2 |
| 17 | 4445257 | Палец | 1 |
| 18 | J901090 | Болт | 1 |
| 19 | J950010 | Гайка | 2 |
| 21 | 4661437 | Палец | 1 |
| 22 | J901000 | Болт | 1 |
| 23 | J950010 | Гайка | 2 |
| 26 | 4445259 | Палец | 1 |
| 27 | J901090 | Болт | 1 |
| 28 | J950010 | Гайка | 2 |
| 30 | 4352136 | Регулировочная шайба 0.5mm | 4 |
| 31 | 4367639 | Регулировочная шайба 0.5mm | 4 |
| 33 | 2053881 | Направляющая шланг | 1 |
| 34 | J650820 | Винт | 3 |
| 36 | 4661435 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX22U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
