Наклон устройство — HITACHI ZX22U-2

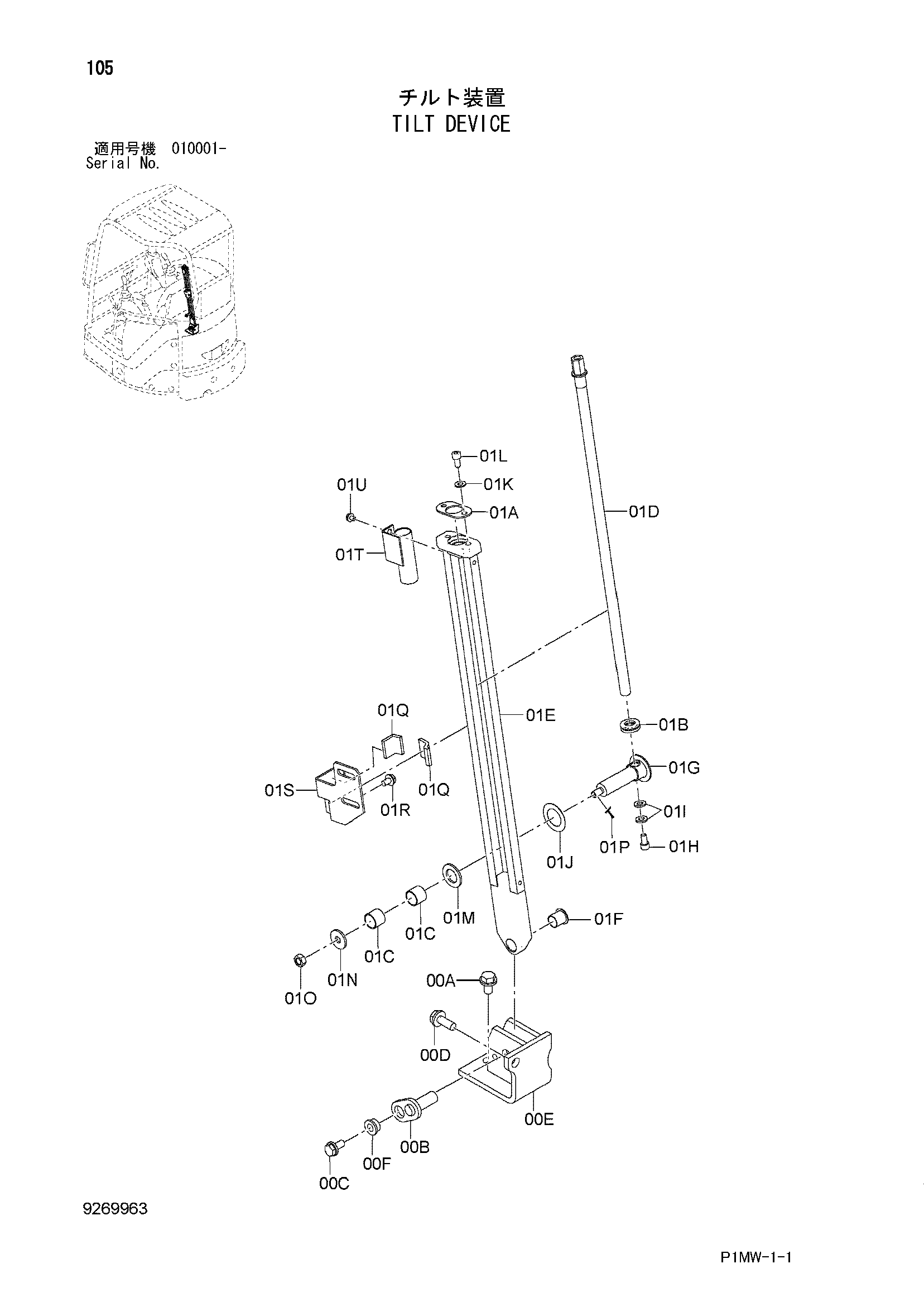

Заводская схема «Наклон устройство» для HITACHI ZX22U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9269964 | Наклон устройство в сборе | 1 |
| 00A | J271225 | Болт с шайбой | 1 |
| 00A1 | J901225 | Болт | 1 |
| 00A2 | J222012 | Шайба | 1 |
| 00B | 9764979 | Палец | 1 |
| 00C | J271025 | Болт с шайбой | 1 |
| 00C1 | J901025 | Болт | 1 |
| 00C2 | J222010 | Шайба | 1 |
| 00D | J271235 | Болт с шайбой | 1 |
| 00D1 | J901235 | Болт | 1 |
| 00D2 | J222012 | Шайба | 1 |
| 00E | 8104731 | Кронштейн | 1 |
| 00F | 4294696 | Втулка | 1 |
| 01 | 9269827 | Наклон устройство в сборе | 1 |
| 01A | 4627411 | Пластина | 1 |
| 01B | 4627407 | Подшипник. шарик | 1 |
| 01C | 4627409 | Втулка | 2 |
| 01D | 9763444 | Болт | 1 |
| 01E | 8098392 | Кронштейн | 1 |
| 01F | 4627414 | Втулка | 1 |
| 01G | 3107842 | Палец | 1 |
| 01H | J780816 | Болт с внутренним шестигранником | 1 |
| 01I | J222008 | Шайба | 2 |
| 01J | 4635824 | Шайба | 1 |
| 01K | A590108 | Плоская шайба | 2 |
| 01L | J780816 | Болт с внутренним шестигранником | 2 |
| 01M | A590122 | Плоская шайба | 1 |
| 01N | J217083 | Шайба | 1 |
| 01O | J950010 | Гайка | 1 |
| 01P | A762520 | Шплинт | 1 |
| 01Q | 4648048 | Резиновая прокладка | 2 |
| 01R | J260816 | Болт с шайбой | 2 |
| 01R1 | J900816 | Болт | 1 |
| 01R2 | A590108 | Плоская шайба | 1 |
| 01S | 4673955 | Держатель | 1 |
| 01T | 9765030 | Кронштейн | 1 |
| 01U | J260610 | Болт с шайбой | 1 |
| 01U1 | J900610 | Болт | 1 |
| 01U2 | A590106 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX22U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
