Навес (4-поле) — HITACHI ZX22U-2

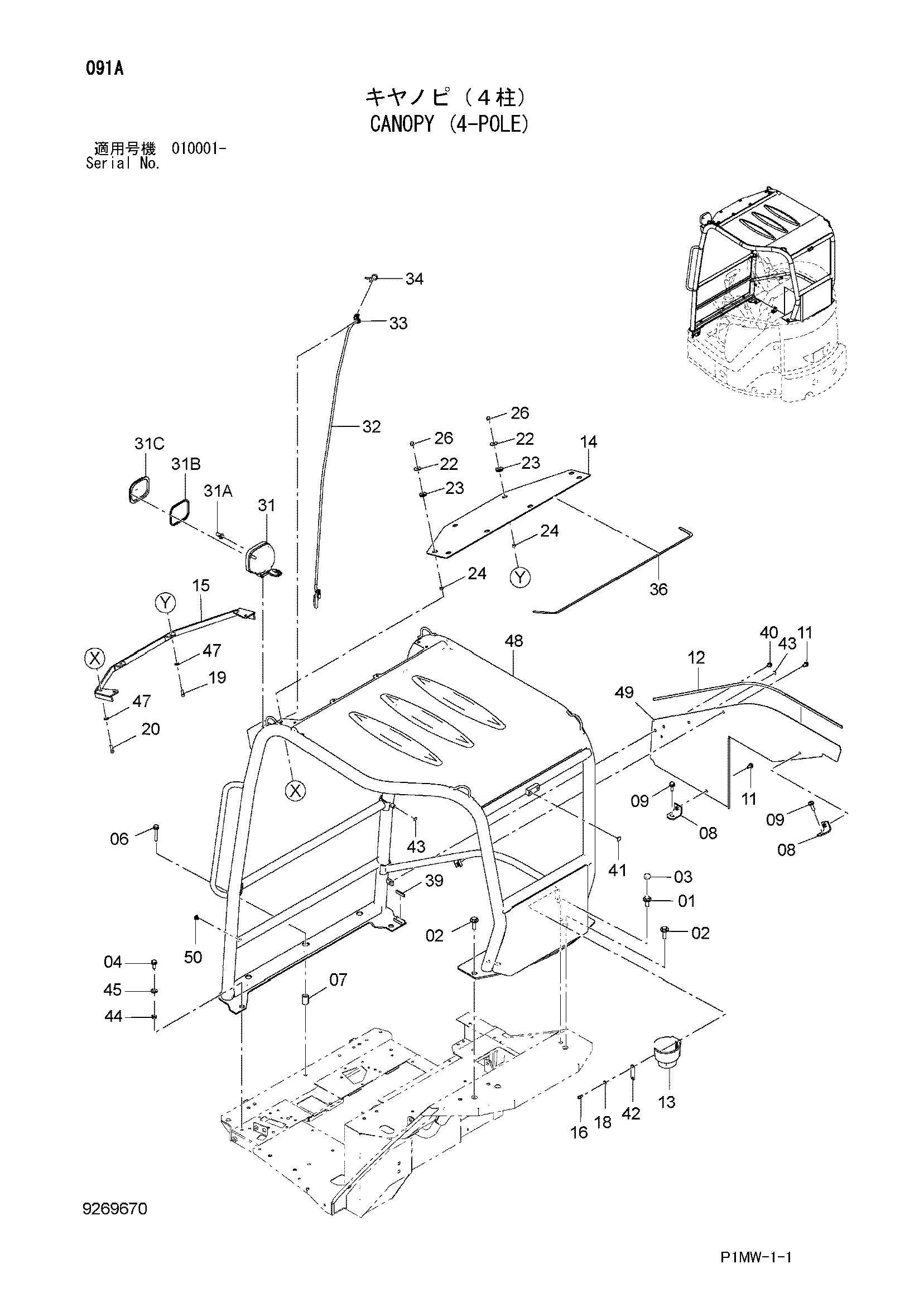

Заводская схема «Навес (4-поле)» для HITACHI ZX22U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J281235 | Болт с шайбой | 2 |
| 01A | J901235 | Болт | 1 |
| 01B | 4249324 | Шайба | 1 |
| 02 | J281245 | Болт с шайбой | 3 |
| 02A | J901245 | Болт | 1 |
| 02B | 4249324 | Шайба | 1 |
| 03 | 4642322 | Колпачок | 2 |
| 04 | J271030 | Болт с шайбой | 2 |
| 04A | J901030 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 06 | J271065 | Болт с шайбой | 3 |
| 06A | J901065 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | 4617435 | Проставка | 3 |
| 08 | 9763977 | Кронштейн | 2 |
| 09 | J271030 | Болт с шайбой | 2 |
| 09A | J901030 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 11 | J260820 | Болт с шайбой | 3 |
| 11A | J900820 | Болт | 1 |
| 11B | A590108 | Плоская шайба | 1 |
| 12 | 4611249 | Амортизатор | 1 |
| 13 | 4626962 | Держатель | 1 |
| 14 | 3109097 | Крышка | 1 |
| 15 | 8107179 | Защитный кожух | 1 |
| 16 | J780616 | Болт с внутренним шестигранником | 2 |
| 18 | J222006 | Шайба | 2 |
| 19 | J780820 | Болт с внутренним шестигранником | 4 |
| 20 | J780825 | Болт с внутренним шестигранником | 4 |
| 22 | 4338215 | Шайба | 8 |
| 23 | 4341709 | Резиновая прокладка | 8 |
| 24 | 4338217 | Проставка | 8 |
| 26 | 4410536 | Гайка колпачок | 8 |
| 31 | 4608379 | Фара | 1 |
| 31A | 4375215 | Лампа | 1 |
| 31B | 4428123 | Прокладка | 1 |
| 31C | 4634053 | Рассеиватель | 1 |
| 32 | 4612892 | Жгут проводов | 1 |
| 33 | 4207222 | Резиновая втулка | 1 |
| 34 | 4254600 | Зажим | 1 |
| 36 | 4661708 | Резиновая прокладка | 1 |
| 38 | 4632343 | Сиденье | 1 |
| 39 | 4617191 | Резиновая прокладка | 2 |
| 40 | J260816 | Болт с шайбой | 1 |
| 40A | J900816 | Болт | 1 |
| 40B | A590108 | Плоская шайба | 1 |
| 41 | 4354771 | Пробка | 2 |
| 42 | 4626724 | Пластина | 1 |
| 43 | 4661259 | Информационная табличка | 4 |
| 44 | 4665309 | Втулка | 2 |
| 45 | J222012 | Шайба | 2 |
| 47 | J222008 | Шайба | 8 |
| 48 | 6025793 | Навес | 1 |
| 49 | 3110955 | Крышка | 1 |
| 50 | 4288579 | Пробка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX22U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
