Радиатор — HITACHI ZX22U-2

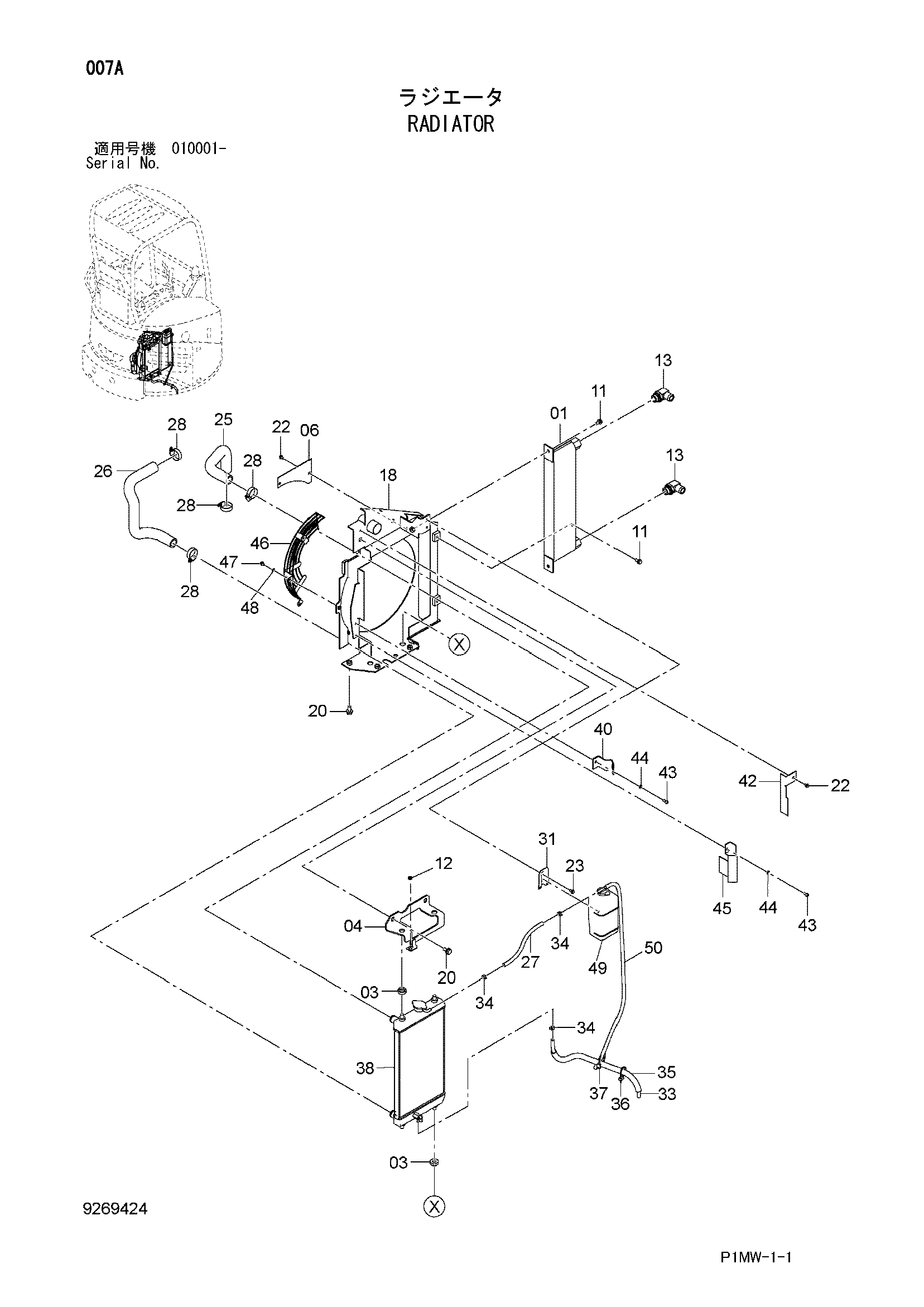

Заводская схема «Радиатор» для HITACHI ZX22U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4655799 | Масляный радиатор | 1 |
| 03 | 4662406 | Резиновая подушка | 4 |
| 04 | 8106948 | Кронштейн | 1 |
| 06 | 4661063 | Крышка | 1 |
| 11 | 4625750 | Болт с шайбой | 4 |
| 12 | 4680740 | Резиновая втулка | 1 |
| 13 | 4276854 | Угловой штуцер | 2 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 18 | 6025053 | Кожух | 1 |
| 20 | J271025 | Болт с шайбой | 6 |
| 20A | J901025 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 22 | J260612 | Болт с шайбой | 3 |
| 22A | J900612 | Болт | 1 |
| 22B | A590106 | Плоская шайба | 1 |
| 23 | J260614 | Болт с шайбой | 2 |
| 23A | J900614 | Болт | 1 |
| 23B | A590106 | Плоская шайба | 1 |
| 25 | 3108948 | Водяной шланг | 1 |
| 26 | 3108949 | Водяной шланг | 1 |
| 27 | 4428603 | Водяной шланг | 1 |
| 28 | 4505243 | Хомут шланга | 4 |
| 31 | 4367147 | Пластина | 1 |
| 33 | 4305114 | Водяной шланг | 1 |
| 34 | 4351486 | Хомут шланга | 3 |
| 35 | 4267199 | Трубка | 1 |
| 36 | 4055311 | Ленточный зажим | 1 |
| 37 | 4055312 | Ленточный зажим | 1 |
| 38 | 4662386 | Радиатор | 1 |
| 40 | 4670198 | Кронштейн | 1 |
| 42 | 4670200 | Крышка | 1 |
| 43 | J780616 | Болт с внутренним шестигранником | 2 |
| 44 | A590106 | Плоская шайба | 2 |
| 45 | 9766880 | Крышка | 1 |
| 46 | 7054343 | Защита вентилятор | 1 |
| 47 | J260620 | Болт с шайбой | 3 |
| 47A | J900620 | Болт | 1 |
| 47B | A590106 | Плоская шайба | 1 |
| 48 | 4466009 | Плоская шайба | 3 |
| 49 | 4680433 | Бак воды | 1 |
| 49A | 4676010 | Бак воды | 1 |
| 49B | 4397683 | Колпачок | 1 |
| 49C | 4398054 | Манжета | 1 |
| 50 | 4427831 | Водяной шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX22U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
