Электрооборудование (2) — HITACHI ZX22U-2

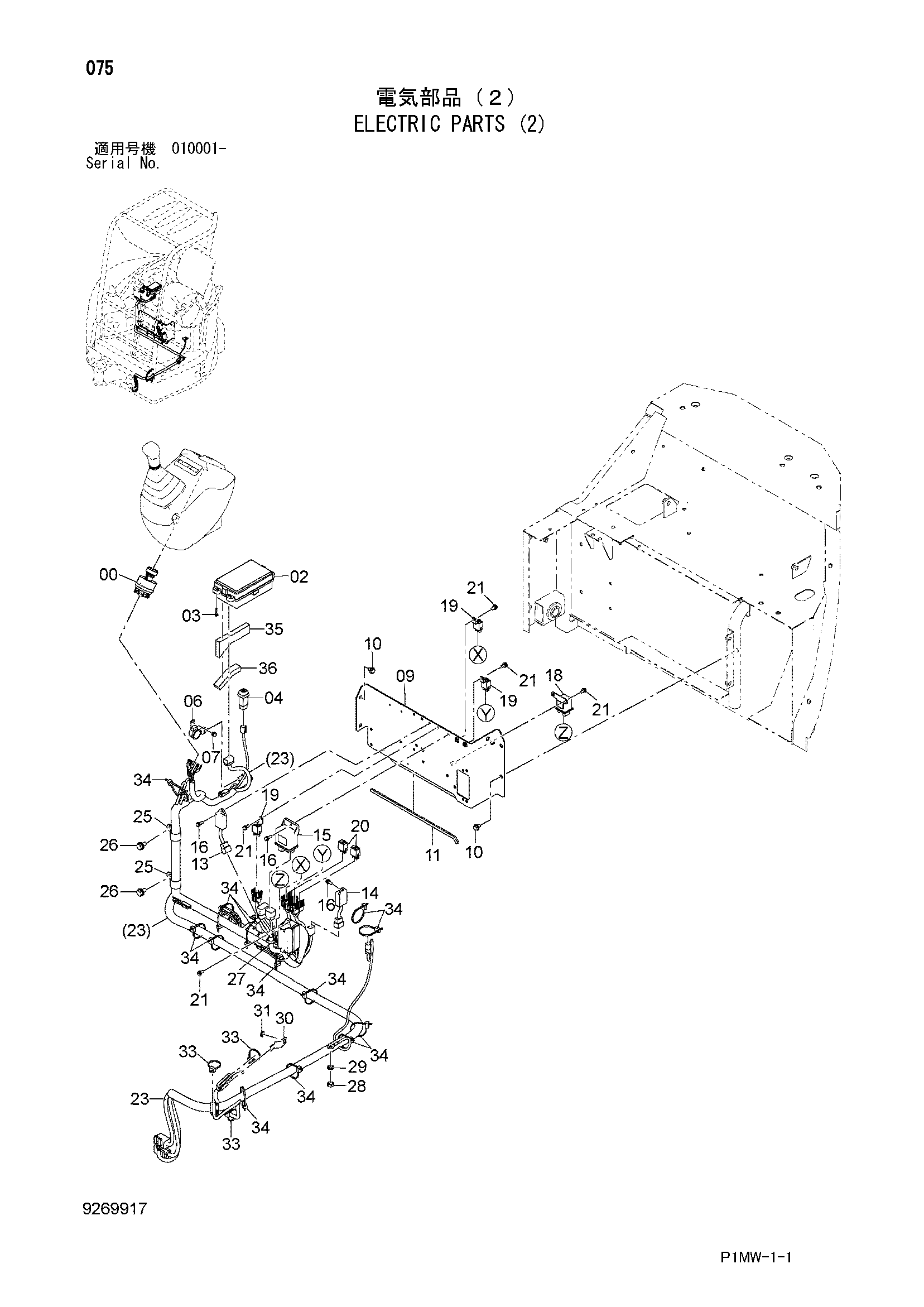

Заводская схема «Электрооборудование (2)» для HITACHI ZX22U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4656798 | Измеритель | 1 |
| 03 | J680425 | Винт с шайбой | 4 |
| 04 | 4670579 | Выключатель | 1 |
| 06 | 4330649 | Зуммер | 1 |
| 07 | J680612 | Винт с шайбой | 1 |
| 09 | 7046564 | Кронштейн | 1 |
| 10 | J260814 | Болт с шайбой | 4 |
| 10A | J900814 | Болт | 1 |
| 10B | A590108 | Плоская шайба | 1 |
| 11 | 4448762 | Амортизатор | 1 |
| 13 | 4626351 | Таймер | 1 |
| 14 | 4657614 | Таймер | 1 |
| 15 | 4626350 | Реле защитный | 1 |
| 16 | J680620 | Винт с шайбой | 3 |
| 18 | 4626352 | Реле | 1 |
| 19 | 4607115 | Реле | 3 |
| 20 | 4617341 | Реле | 2 |
| 21 | J680616 | Винт с шайбой | 7 |
| 23 | 1033714 | Жгут проводов | 1 |
| 25 | 4190263 | Зажим | 2 |
| 26 | J271020 | Болт с шайбой | 2 |
| 26A | J901020 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 27 | 4254600 | Зажим | 1 |
| 28 | J950010 | Гайка | 1 |
| 29 | A590910 | Пружинная шайба | 1 |
| 30 | 4619975 | Кронштейн | 1 |
| 31 | A590108 | Плоская шайба | 1 |
| 33 | 4055311 | Ленточный зажим | 3 |
| 34 | 4055312 | Ленточный зажим | 14 |
| 35 | 4676138 | Резиновая прокладка | 1 |
| 36 | 4676139 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX22U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
