Крышка (с отопитель) — HITACHI ZX22U-2

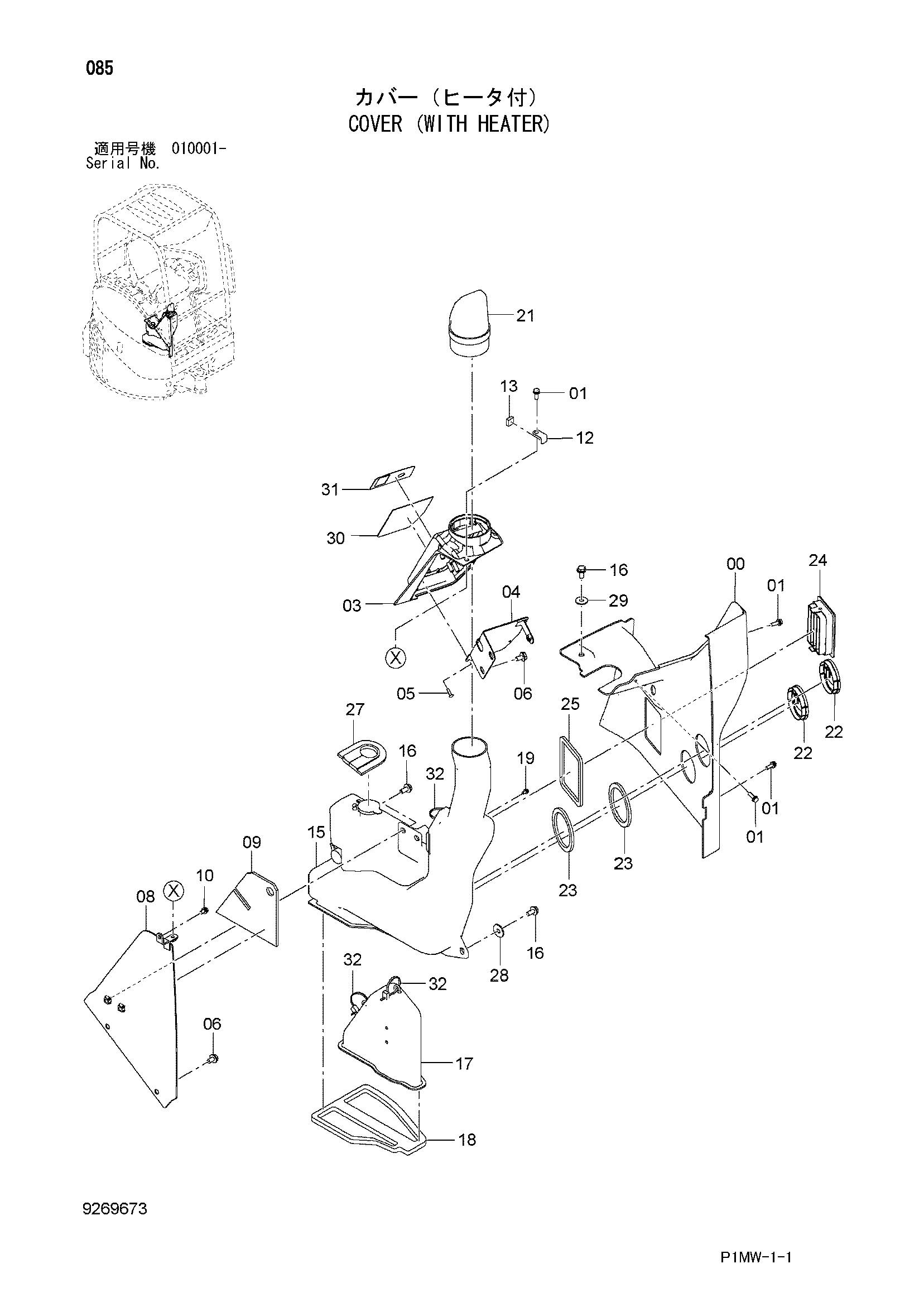

Заводская схема «Крышка (с отопитель)» для HITACHI ZX22U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4619147 | Крышка | 1 |
| 01 | J680620 | Винт с шайбой | 4 |
| 03 | 4659692 | Крышка | 1 |
| 04 | 8106971 | Кронштейн | 1 |
| 05 | 4381571 | Винт | 4 |
| 06 | J260816 | Болт с шайбой | 4 |
| 06A | J900816 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 08 | 7047316 | Кронштейн | 1 |
| 09 | 4637748 | Резиновая прокладка | 1 |
| 10 | J680612 | Винт с шайбой | 1 |
| 12 | 4631961 | Кронштейн | 1 |
| 13 | 4632742 | Резиновая прокладка | 1 |
| 15 | 4619149 | Воздуховод | 1 |
| 16 | J260820 | Болт с шайбой | 4 |
| 16A | J900820 | Болт | 1 |
| 16B | A590108 | Плоская шайба | 1 |
| 17 | 4619151 | Воздуховод | 1 |
| 18 | 4627111 | Уплотнение | 1 |
| 19 | J680510 | Винт с шайбой | 2 |
| 21 | 4632727 | Воздуховод | 1 |
| 22 | 4617533 | Решётка | 2 |
| 23 | 4627109 | Уплотнение | 2 |
| 24 | 4377777 | Решётка | 1 |
| 25 | 4627110 | Уплотнение | 1 |
| 27 | 9764373 | Резиновая прокладка | 1 |
| 28 | 4346037 | Шайба | 1 |
| 29 | 4303547 | Шайба | 1 |
| 30 | 4661306 | Информационная табличка | 1 |
| 31 | 4661307 | Информационная табличка | 1 |
| 32 | 4055311 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX22U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
