Трубопроводы масляного радиатора (2) — HITACHI ZX22U-2

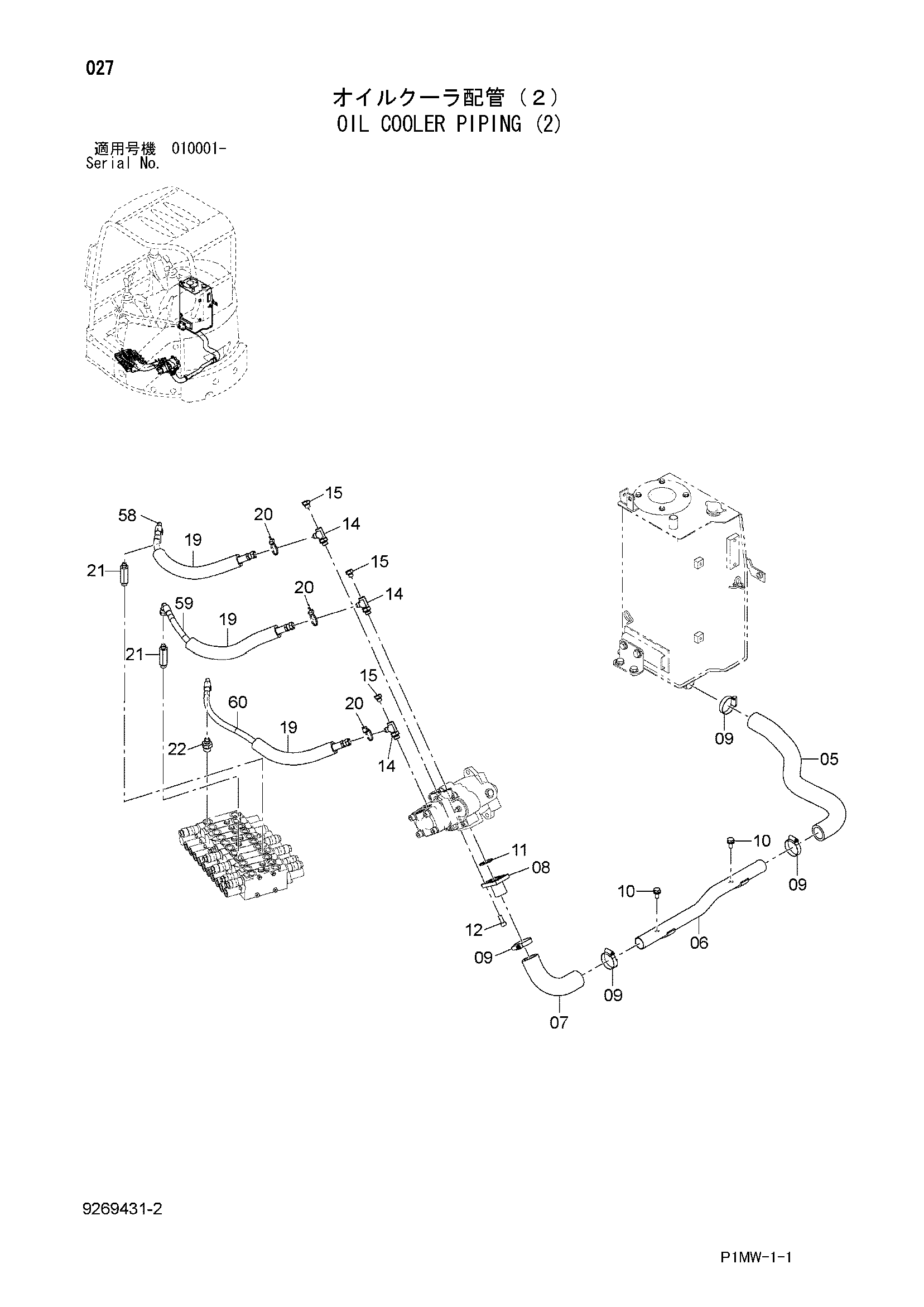

Заводская схема «Трубопроводы масляного радиатора (2)» для HITACHI ZX22U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 3108942 | Резиновый шланг | 1 |
| 06 | 8106950 | Всасывающая трубка | 1 |
| 07 | 3108943 | Резиновый шланг | 1 |
| 08 | 9752265 | Всасывающая трубка | 1 |
| 09 | 4505385 | Хомут шланга | 4 |
| 10 | J271025 | Болт с шайбой | 2 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | A810040 | Уплотнительное кольцо | 1 |
| 12 | J781025 | Болт с внутренним шестигранником | 4 |
| 14 | 4633820 | Тройник | 3 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | A885002 | Пробка | 3 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4621216 | Трубка | 3 |
| 20 | 4055311 | Ленточный зажим | 3 |
| 21 | 4325979 | Адаптер | 2 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | A852133 | Адаптер | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 58 | 4670104 | Шланг | 1 |
| 59 | 4670105 | Шланг | 1 |
| 60 | 4670106 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX22U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
