Гидролинии рабочего оборудования — HITACHI ZX22U-2

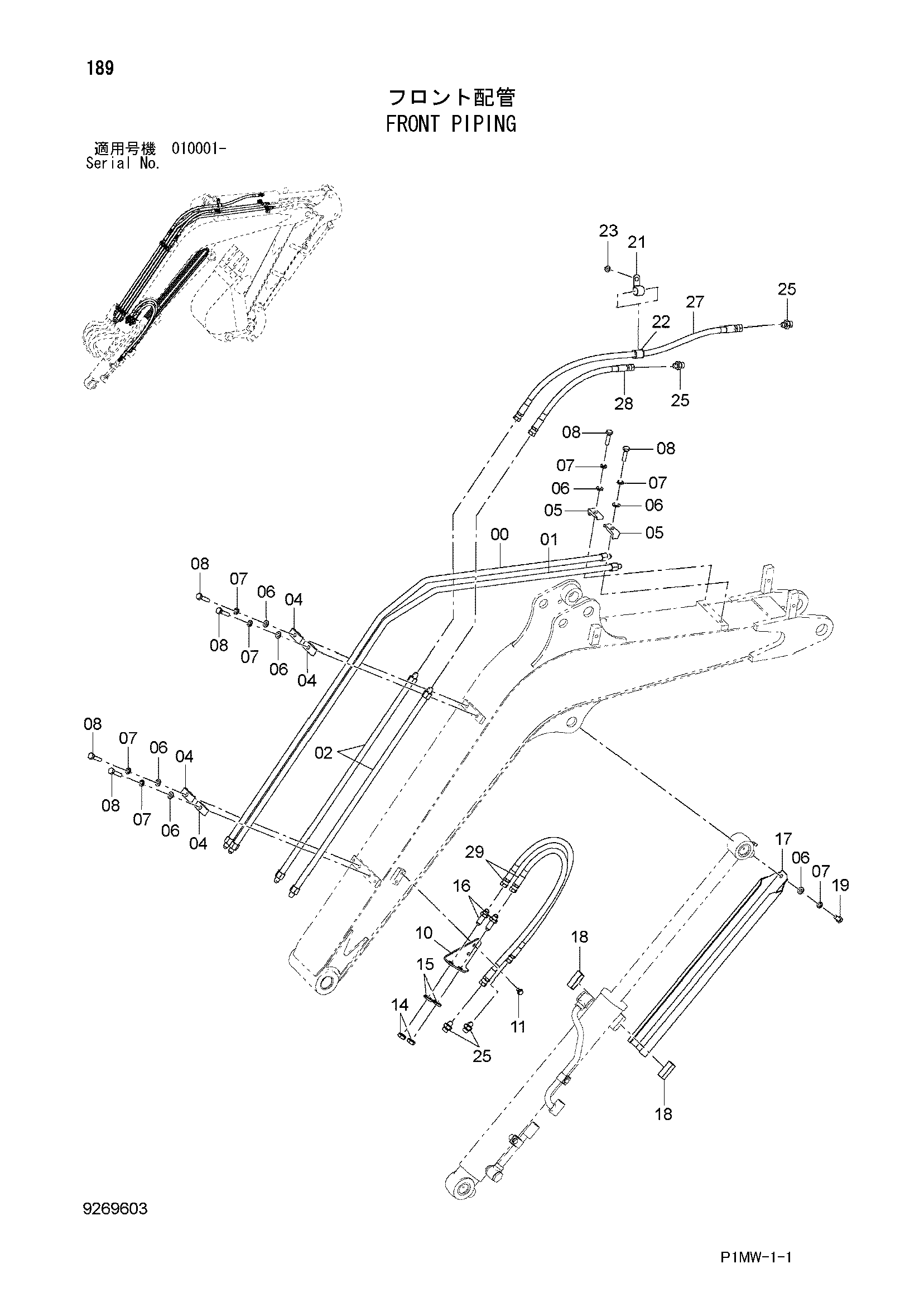

Заводская схема «Гидролинии рабочего оборудования» для HITACHI ZX22U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8106943 | Трубка | 1 |
| 01 | 8106944 | Трубка | 1 |
| 02 | 9761413 | Трубка | 2 |
| 04 | 4633950 | Хомут трубки | 4 |
| 05 | 4138227 | Хомут трубки | 2 |
| 06 | A590110 | Плоская шайба | 7 |
| 07 | A590910 | Пружинная шайба | 7 |
| 08 | J901040 | Болт | 6 |
| 10 | 4623900 | Кронштейн | 1 |
| 11 | J260816 | Болт с шайбой | 2 |
| 11A | J900816 | Болт | 1 |
| 11B | A590108 | Плоская шайба | 1 |
| 14 | 4202531 | Гайка | 2 |
| 15 | A590916 | Пружинная шайба | 2 |
| 16 | 4656269 | Адаптер | 2 |
| 17 | 3108944 | Крышка гидроцилиндр. | 1 |
| 18 | 4352044 | Резиновая прокладка | 2 |
| 19 | J901020 | Болт | 1 |
| 21 | 4190277 | Зажим | 1 |
| 22 | 4374994 | Резиновая втулка | 1 |
| 23 | J260814 | Болт с шайбой | 1 |
| 23A | J900814 | Болт | 1 |
| 23B | A590108 | Плоская шайба | 1 |
| 25 | A852133 | Адаптер | 4 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4661229 | Шланг | 1 |
| 28 | 4661228 | Шланг | 1 |
| 29 | 4661227 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX22U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
